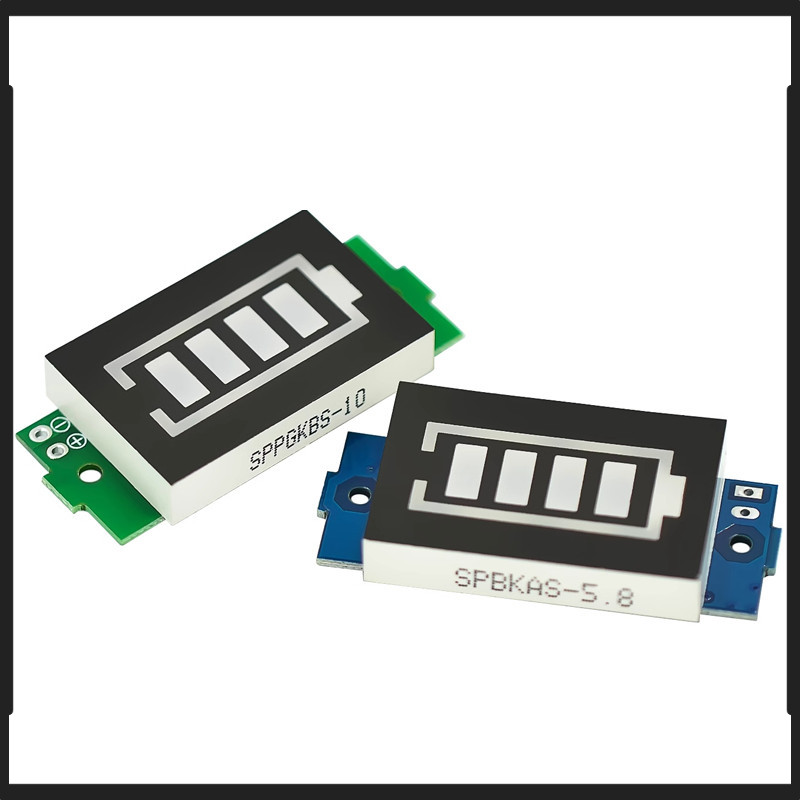

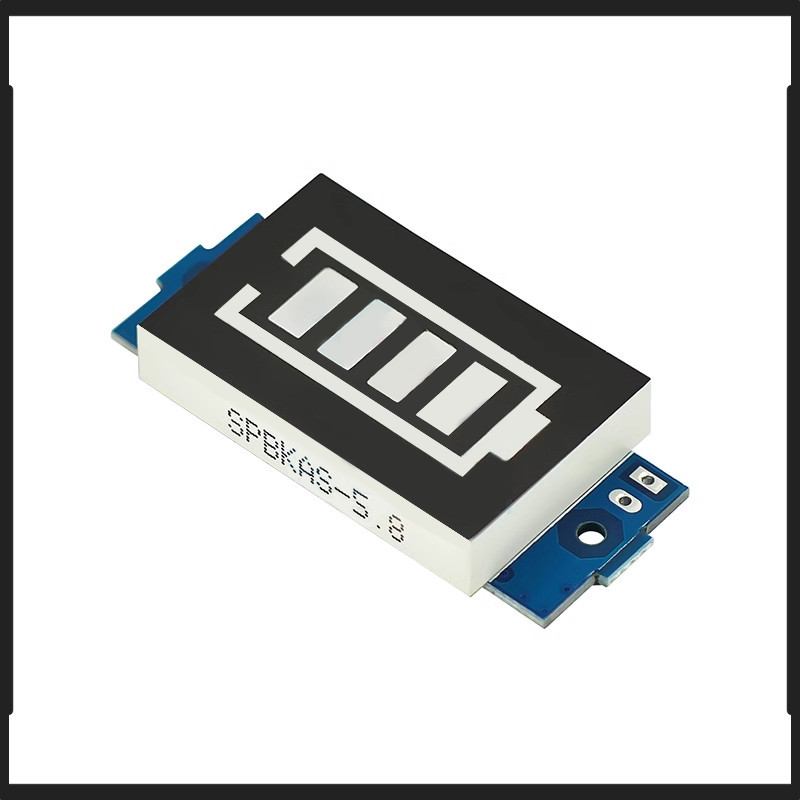

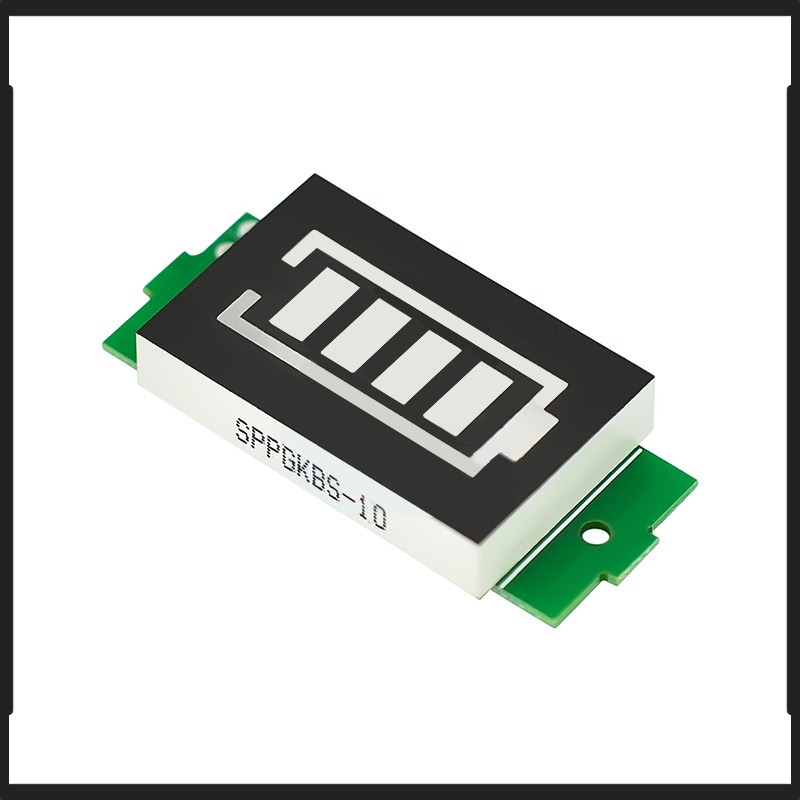

แบตเตอรี่ลิเธียมแพ็คบอร์ดไฟแสดงสถานะ 6/12/24/36/48โวลต์ การจัดเก็บพลังงานรถยนต์ไฟฟ้าแบตเตอรี่ไฟแสดงสถานะ

คำเตือนรุ่นนี้ไม่กันน้ำหากคุณใช้งานกลางแจ้งโปรดทำหน้าที่กันน้ำได้ดีเนื่องจากจำเป็นต้องใช้ส่วนประกอบอิเล็กทรอนิกส์ในสภาพแวดล้อมที่แห้ง
สามารถใช้แบตเตอรี่ Ni-Mh ตะกั่ว-กรดลิเธียม-ไฟฟ้าได้สามารถใช้บอร์ดแสดงพลังงานได้

วิธีใช้: เชื่อมต่อขั้วบวกและขั้วลบของบอร์ดแสดงผลและเชื่อมต่อกับขั้วบวกและขั้วลบ 2 ด้านของเสาบวกและขั้วลบของแบตเตอรี่ที่วัดได้และท่อดิจิตอลจะแสดงพลังงานแบตเตอรี่แบบเรียลไทม์

พารามิเตอร์การแสดงผล: พารามิเตอร์พลังงาน:
แรงดันแบตเตอรี่มากกว่า NX 3.3V และไฟเปิด 1 กริด (หมายเหตุ: N หมายถึงจำนวนส่วนแบตเตอรี่) (ข้อมูลต่อไปนี้คือค่าอ้างอิงจะมีข้อผิดพลาดประมาณ 2% ช่วงของมันโปรดอย่ายิงหากความต้องการสูง)
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า NX 3.5V, แรงดันไฟฟ้าของแบตเตอรี่ 2 กริดที่สว่างกว่า NX 3.5V, กำลังไฟ 2 กริดที่สว่าง

แรงดันไฟฟ้าของแบตเตอรี่มากกว่า NX 3.7V, แรงดันไฟฟ้าของแบตเตอรี่ 3 กริดที่สว่างกว่า NX 3.7V, กำลังไฟ 3 กริดที่สว่าง

แรงดันแบตเตอรี่มากกว่า NX 3.9V และไฟเป็นกำลังไฟ 4 กริด

แรงดันแบตเตอรี่น้อยกว่า NX 3.3V และการแสดงผล 4 ส่วนแสดงว่าแบตเตอรี่ต่ำกว่า 3.3V ในเวลานี้ควรชาร์จแบตเตอรี่น้อยกว่า NX 3.3V และจอแสดงผล 4 ส่วนแสดงว่าแบตเตอรี่ต่ำกว่า 3.3V ทั้งหมด

ท่อดิจิตอลสี: กรอบเป็นสีแดงตารางแสดงผลด้านในเป็นสีเหลือง - เขียวและน้ำเงิน 2 ไม่จำเป็นและแบตเตอรี่ชาร์จเต็มและ 4 กริดสว่างเต็มที่

ช่วงแรงดันไฟฟ้าของกรดตะกั่ว 4v:
แรงดันแบตเตอรี่มากกว่า 3.3V และไฟอยู่ที่ 1 กริด
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 3.5V, Bright 2 Grids Of Power
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 3.7V, Bright 3 Grids Of Power
แรงดันแบตเตอรี่มากกว่า 3.9V และไฟอยู่ที่ 4 กริด

แรงดันไฟฟ้ากรดตะกั่ว 6v (สามารถใช้แบตเตอรี่ลิเธียมเหล็กฟอสเฟต 2 สาย)
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 5.6V, กำลังไฟ 1 กริดสว่าง
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 5.9V, Bright 2 Grids Of Power
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 6.2V, Bright 3 Grids Of Power
แรงดันแบตเตอรี่มากกว่า 6.6V และไฟอยู่ที่ 4 กริด

ช่วงแรงดันไฟฟ้าของกรดตะกั่ว 12v: (สามารถใช้แบตเตอรี่ลิเธียมเหล็กฟอสเฟต 4 สาย)
แรงดันแบตเตอรี่มากกว่า 11.0V และไฟเปิด 1 กริด
แรงดันแบตเตอรี่มากกว่า 11.8V และไฟอยู่ที่ 2 กริด
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 12.3V, Bright 3 Grids Of Power
แรงดันแบตเตอรี่มากกว่า 13.1V และกำลังไฟ 4 กริดเปิดอยู่

ช่วงแรงดันไฟฟ้ากรดตะกั่ว 24v: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 8 สาย)
แรงดันแบตเตอรี่มากกว่า 22.3V และกำลังไฟอยู่ที่ 1 กริด
แรงดันแบตเตอรี่มากกว่า 23.5V และกำลังไฟอยู่ที่ 2 กริด
แรงดันแบตเตอรี่มากกว่า 24.7V, กำลังไฟ 3 กริดสว่าง
แรงดันแบตเตอรี่มากกว่า 26.3V และกำลังไฟ 4 กริดเปิดอยู่

ช่วงแรงดันไฟฟ้ากรดตะกั่ว 36V: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 12 สตริง) หมายเหตุ: กรดตะกั่ว 36V เกิน 43V จะไหม้
แรงดันแบตเตอรี่มากกว่า 33.9V, กำลังไฟ 1 กริดสว่าง
แรงดันแบตเตอรี่มากกว่า 35.9V และกำลังไฟอยู่ที่ 2 กริด
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 37.9V, กริดไฟฟ้า 3 กริดสว่าง
แรงดันแบตเตอรี่มากกว่า 39.9V และกำลังไฟอยู่ที่ 4 กริด

ช่วงแรงดันไฟฟ้ากรดตะกั่ว 48V: (สามารถใช้แบตเตอรี่ลิเธียมฟอสเฟตเหล็ก 15 สตริง) หมายเหตุ: กรดตะกั่ว 48V มากกว่า 59V จะไหม้
แรงดันแบตเตอรี่มากกว่า 43V และไฟอยู่ที่ 1 กริด
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 45.6V, กริดไฟ 2 ดวงที่สว่างขึ้น
แรงดันไฟฟ้าของแบตเตอรี่มากกว่า 48.2V, กริดไฟฟ้า 3 กริดสว่าง
แรงดันแบตเตอรี่มากกว่า 50.9V และกำลังไฟอยู่ที่ 4 กริด
