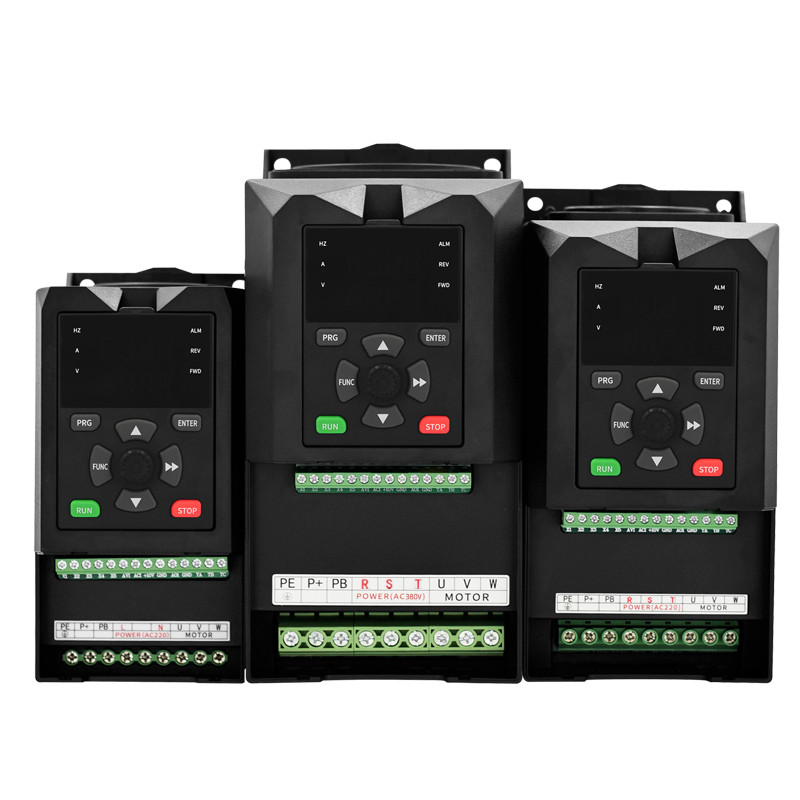

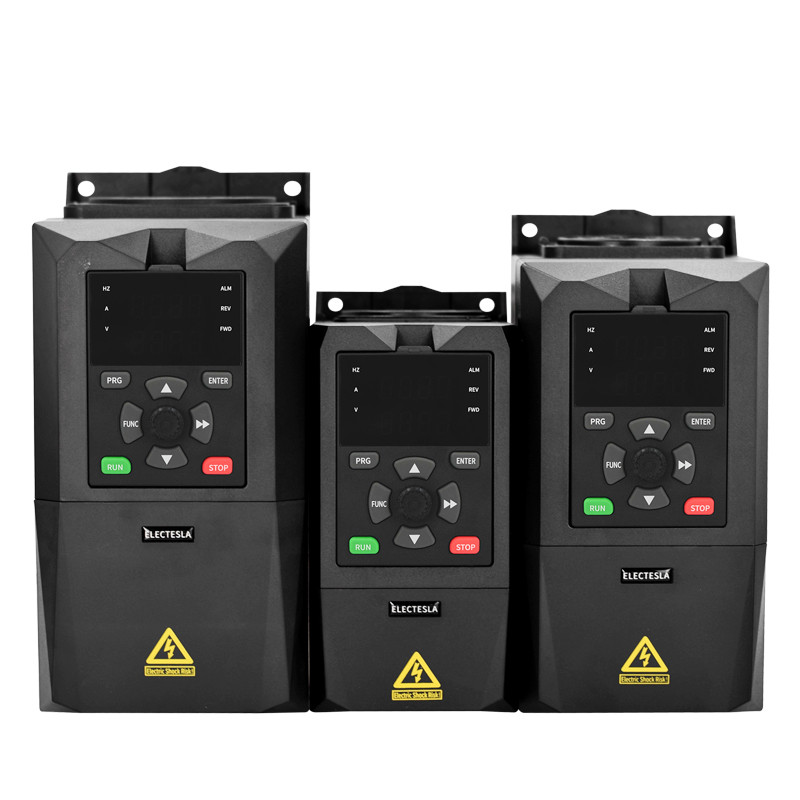

1 เฟส 3 เฟส 220V 380V 0.4 - 7.5KW VFD มอเตอร ์ ตัวควบคุมความเร ็ วความถี ่ อินเวอร ์ เตอร ์ ไดรฟ ์AC

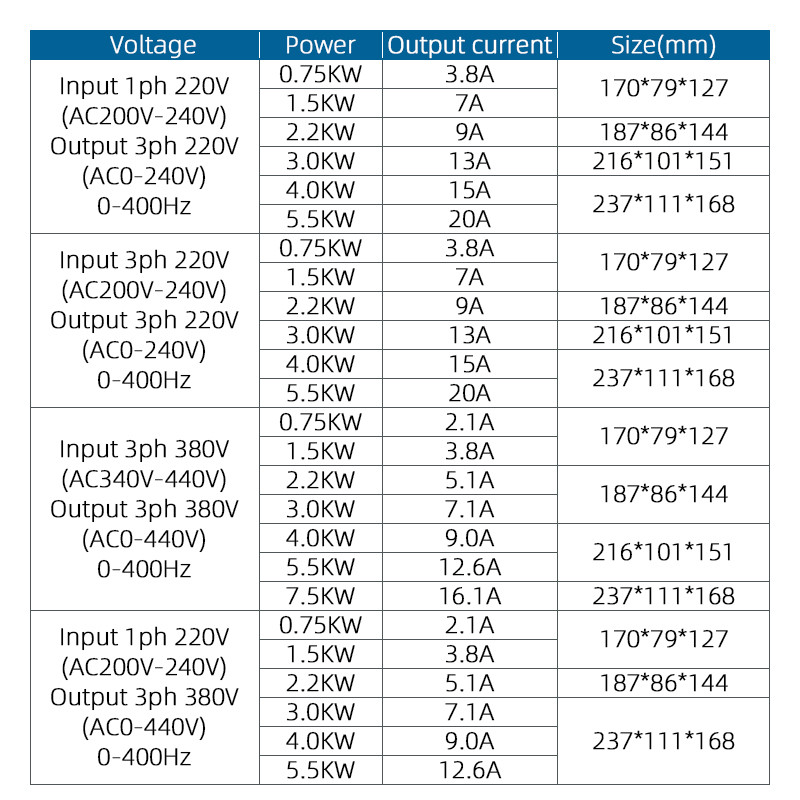

ดัชนีเทคนิคและข้อมูลจำเพาะทางเทคนิค

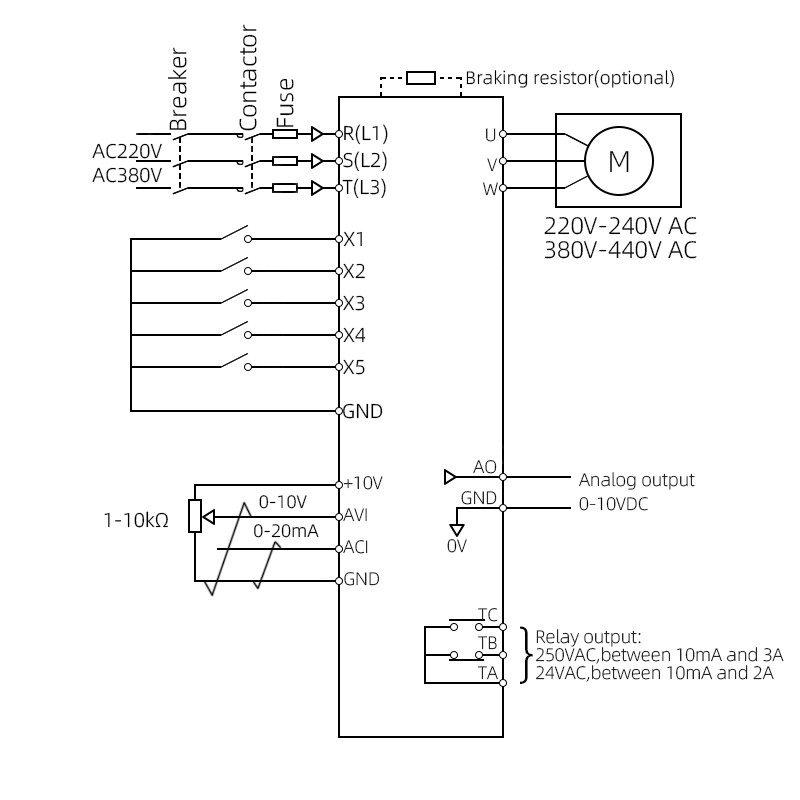

วิธีการเดินสายไฟ: วงจร

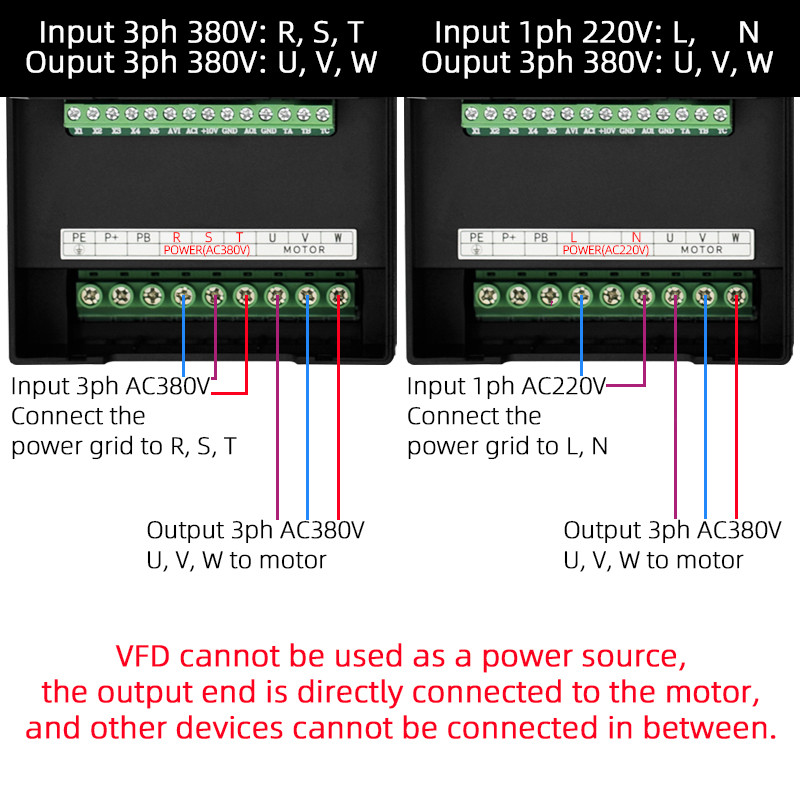

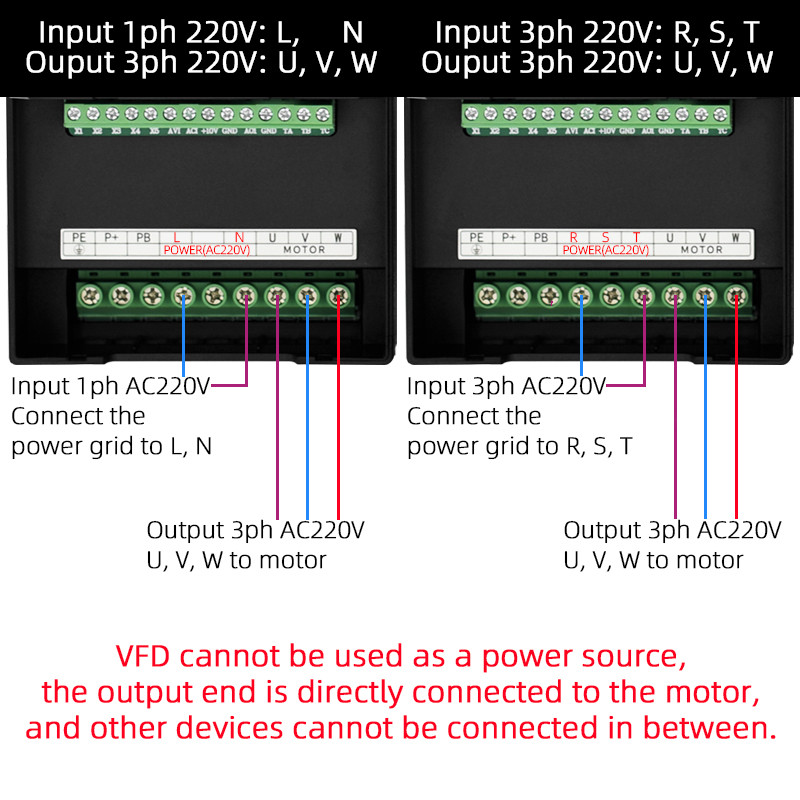

1.รุ่นสามเฟส 220V / 380V เชื่อมต่อกับขั้ว R, S, T: รุ่น 220V / T สามเฟสเชื่อมต่อกับขั้ว R, S, T ในขณะที่รุ่น 220V เฟสเดียวเชื่อมต่อกับขั้ว L และ N
ควรใช้สวิตช์อากาศเป็นอุปกรณ์ป้องกันกระแสเกินก่อนแหล่งจ่ายไฟ VFD หากมี LCDI และคุณกลัวว่าจะพังโปรดเลือก LCDI ที่มีความไวสูงกว่า 200mA ขึ้นไปและเวลาตอบสนองมากกว่า 100ms
2.. ที่, V, W: เอาต์พุต VFD, เชื่อมต่อกับมอเตอร์.
เรียกใช้คำสั่ง:
โหมดคำสั่งการทำงาน VFD ตั้งค่าผ่านพารามิเตอร์ F0.02: มีสองประเภท: การควบคุมแผงเริ่มหยุดและการควบคุมขั้วเริ่มหยุด:
1. แผงควบคุมเริ่มต้นที่แผงควบคุม (ชุดโรงงานเพื่อแผงเริ่มหยุด F0.02 = 0)
เพื่อควบคุมการเริ่มต้นและหยุดของ VFD โดยใช้แผงกดปุ่มสีเขียวบนแผงเพื่อเริ่มต้นและปุ่มสีแดงเพื่อหยุด. VFD เริ่มต้นด้วยการหมุนไปข้างหน้าและต้องตั้งค่าการหมุนไปข้างหน้าและย้อนกลับผ่านขั้วอินพุต X1-X5 (การหมุนย้อนกลับตั้งค่าเป็น 4)
2.จุดเริ่มต้นของขั้ว: (โรงงานตั้งค่าเป็นขั้วเริ่ม F0.02 = 1)

โหมดควบคุม: การควบคุม V / F, เวกเตอร์แบบเปิดลูป

ฟังก์ชั่นป้องกัน: กระแสเกิน, แรงดันไฟฟ้าเกิน, แรงดันไฟฟ้าต่ำ, ความผิดพลาดของโมดูล, รีเลย์ความร้อนไฟฟ้า, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, ระยะเริ่มต้นของอินพุตและเอาต์พุต, ความผิดปกติของการปรับพารามิเตอร์มอเตอร์, ความผิดปกติของหน่วยความจำภายในเป็นต้น

สำหรับฟังก์ชั่นเพิ่มเติมกรุณาสอบถามคู่มือผู้ใช้ >>>>>>>>>>>>>>>>>>>>>>>>>>>>>>

ข้อควรระวังด้านความปลอดภัย
1.ตรวจสอบให้แน่ใจว่ากำลังไฟฟ้าเข้าอยู่ในสถานะปิดเครื่องก่อนเดินสายไฟ
2.บุคลากรวิศวกรรมไฟฟ้ามืออาชีพดำเนินการเดินสายไฟ
3.ตรวจสอบให้แน่ใจว่าขั้วดินได้รับการต่อสายดินอย่างมีประสิทธิภาพ
4.หลังจากการเดินสายวงจรหยุดฉุกเฉินเสร็จสิ้นโปรดตรวจสอบว่าการดำเนินการมีประสิทธิภาพหรือไม่
5.อย่าเชื่อมต่อสายออกของ VFD กับปลอก, และอย่าลัดวงจรสายออก.
6.โปรดยืนยันว่าแรงดันไฟฟ้าของแหล่งจ่ายไฟวงจร AC สอดคล้องกับแรงดันไฟฟ้าของ VFD หรือไม่
7.อย่าใช้แรงดันไฟฟ้าทนต่อการทดสอบ VFDs ข้อห้ามของการปรับเปลี่ยน VFD โดยไม่ได้รับอนุญาต.
8.อย่าเชื่อมต่อคอนแทคกับวงจรเอาต์พุต.
9.ก่อนเปิดเครื่องอย่าลืมติดตั้งฝาครอบป้องกัน เมื่อถอดฝาครอบป้องกันออกอย่าลืมถอดสายไฟออก
10.อย่าเปลี่ยนสายไฟหรือถอดชิ้นส่วนขั้วขณะเปิดเครื่อง
11.ตัดแหล่งจ่ายไฟของวงจรหลักก่อนการตรวจสอบและบำรุงรักษาสามารถทำได้
12.เมื่อทำงานขั้ว VFD มีแรงดันไฟฟ้าสูงโปรดอย่าสัมผัสพวกเขา
13.ไม่ควรวาง VFD รีเซ็ตและฟังก์ชั่นรีเซ็ตและรีเซ็ตใหม่ใกล้กับอุปกรณ์เครื่องกลเนื่องจากอาจรีสตาร์ททันทีเมื่อสัญญาณเตือนหยุดทำงาน
14.หลังจากยืนยันว่าสัญญาณปฏิบัติการถูกตัดออกสามารถรีเซ็ตการเตือนได้ การรีเซ็ตสัญญาณเตือนภัยอาจเกิดขึ้นในระหว่างการดำเนินการสัญญาณและอาจเริ่มทำงานของสัญญาณทันที
15.VFD ไม่สามารถใช้เป็นแหล่งพลังงานเพียงอย่างเดียวให้พลังงานแก่อุปกรณ์อื่น ๆ
