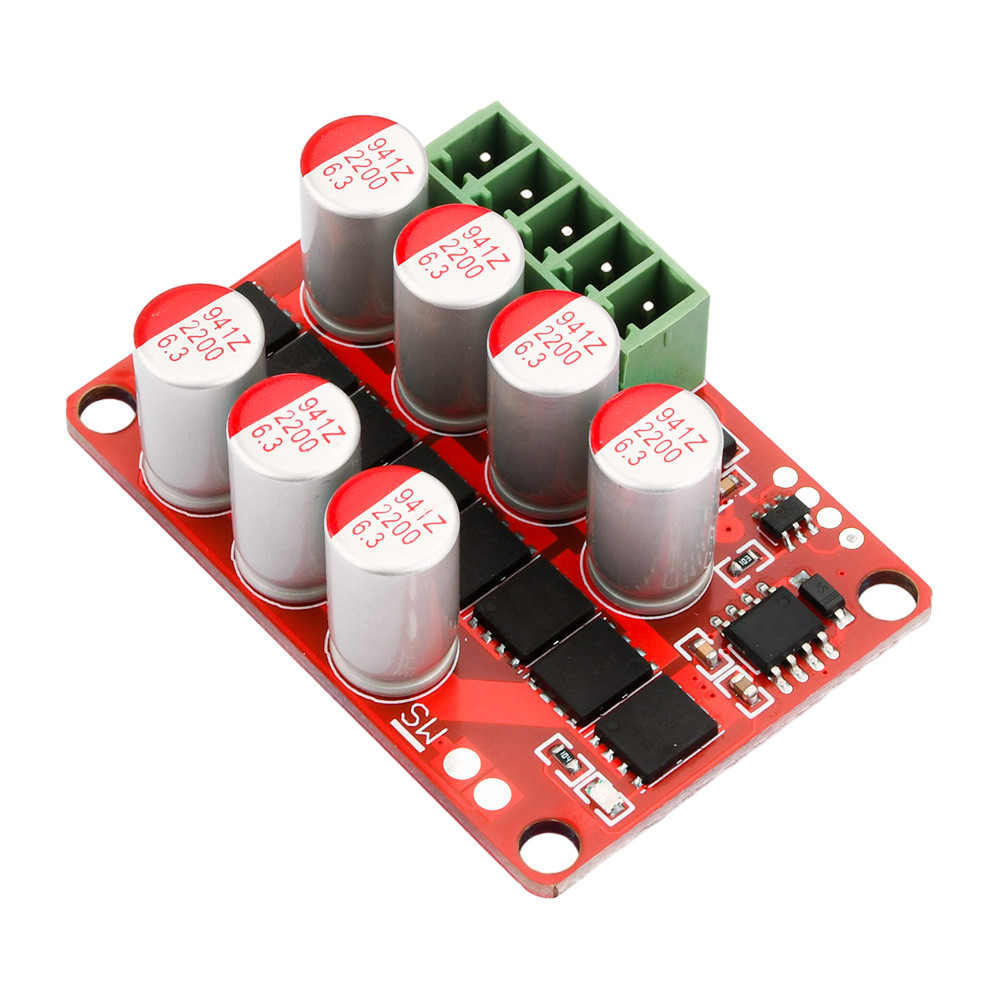

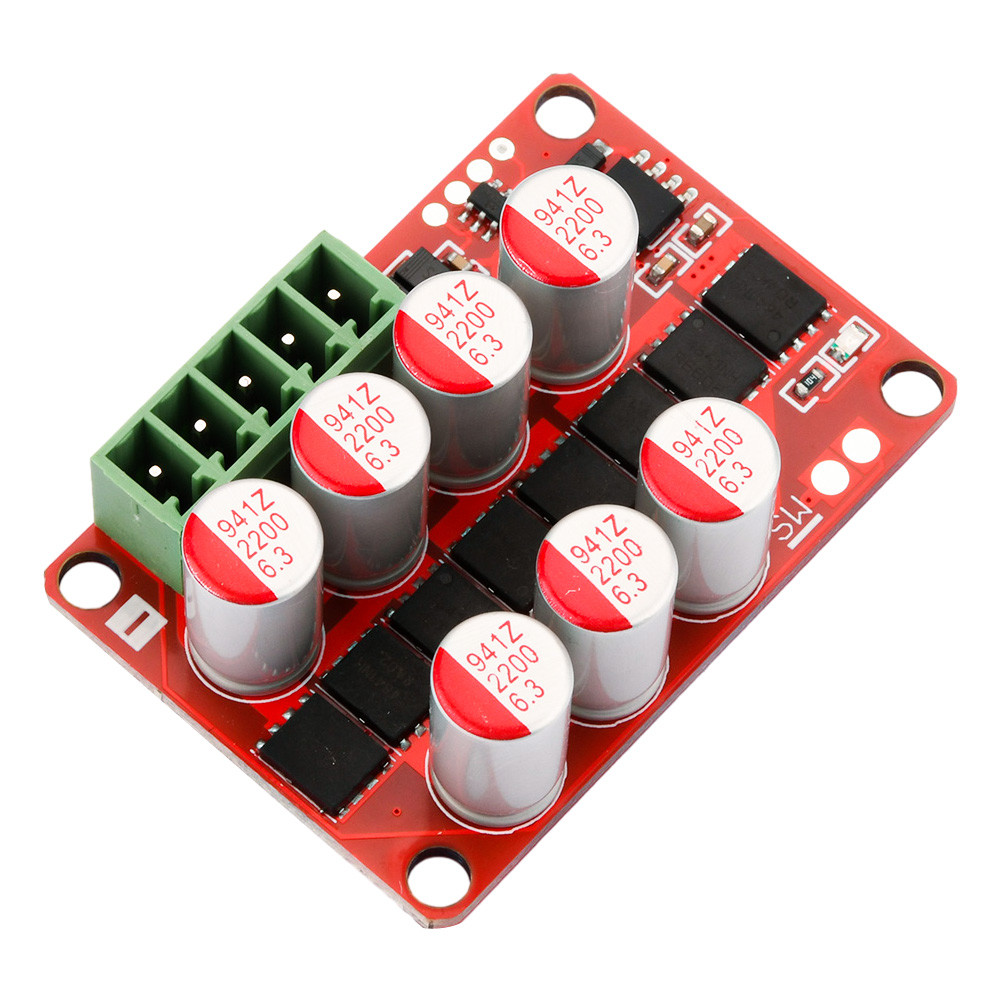

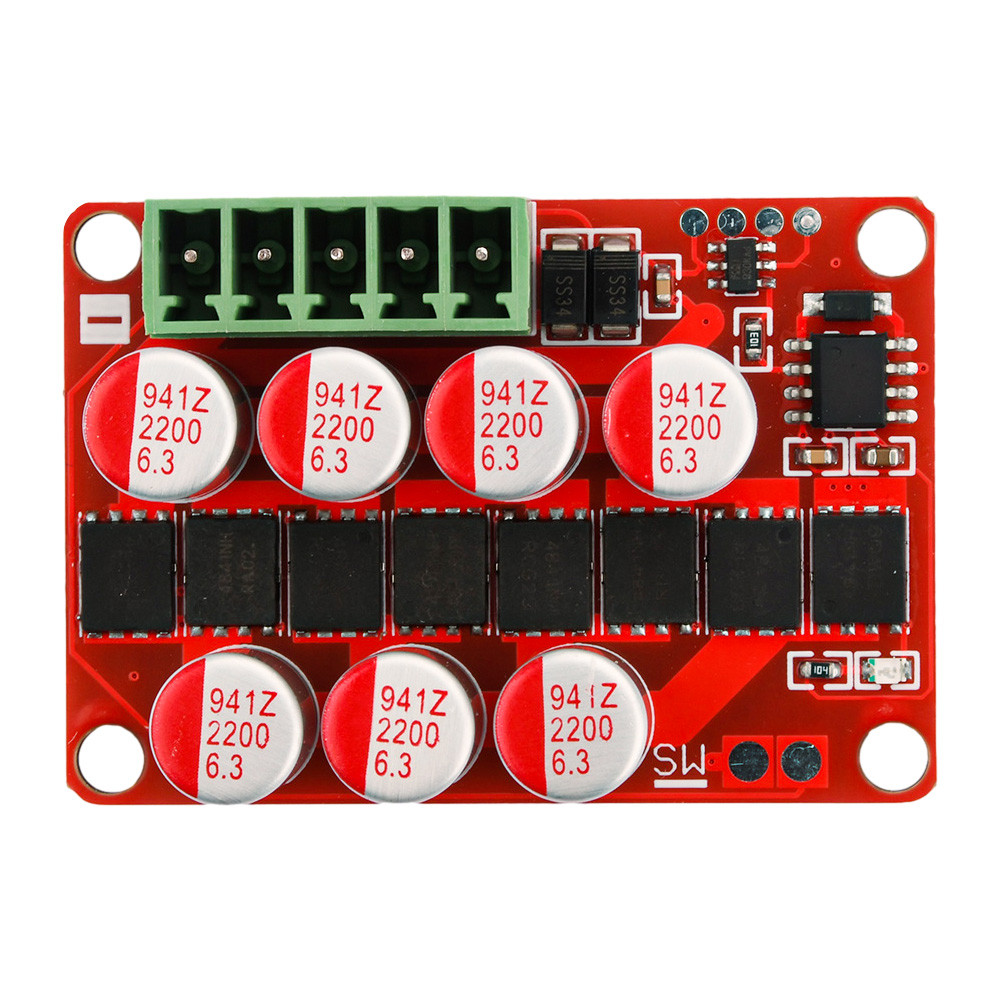

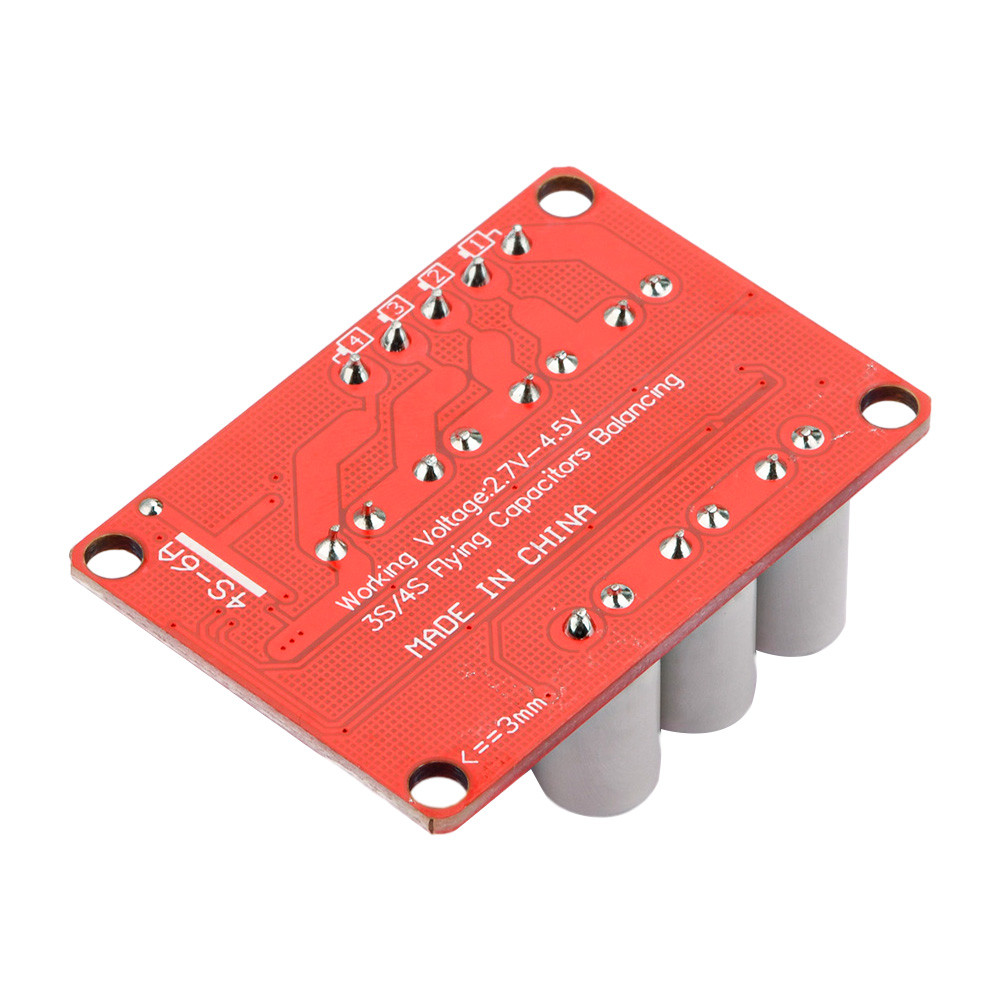

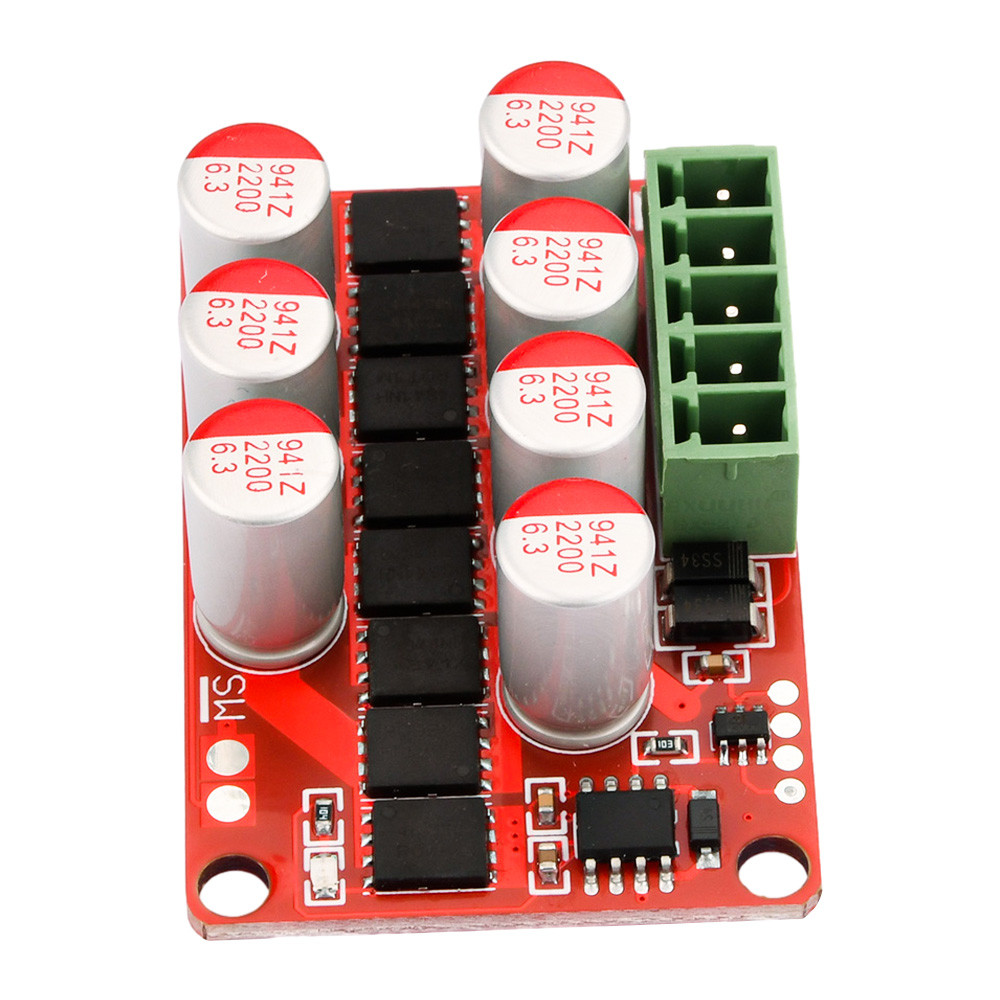

4s 6A แบตเตอรี่ลิเธียมกําลังสูง Active Equalization Board แผ่นป้องกัน

คุณสมบัติ:
1.หลายรุ่นรวมถึงลิเธียมภายใน 3S, 4S, ลิเธียม 6S, ลิเธียมเหล็กฟอสเฟตและลิเธียมไททาเนตหลายรุ่นรวมถึง 3S, 4S, ลิเธียมภายใน 6S, ลิเธียมฟอสเฟตลิเธียมเหล็กและลิเธียมไททาเนต
2.การปรับสมดุลแบบไฮบริดช่วยลดความซับซ้อนให้กับความเรียบง่ายโดยไม่จำเป็นต้องตรวจจับความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ถ่ายโอนพลังงานโดยตรงระหว่างตัวเก็บประจุที่อยู่ติดกันจากนั้นการเชื่อมต่อแบบขนานความถี่สูงเทียบเท่ากัน การควบคุมหลักของไมโครคอนโทรลเลอร์รวมกับทรานซิสเตอร์ MOS ที่มีความต้านทานต่ำซึ่งให้ประสิทธิภาพการใช้พลังงานต่ำที่ยอดเยี่ยมและเอฟเฟกต์การปรับสมดุลความแม่นยำสูงที่มีประสิทธิภาพ ความแม่นยำในการปรับสมดุลในระยะยาวสามารถเข้าถึง 0.005V-0.01V โดยใช้พลังงานวงจรต่ำ
3.การใช้พลังงานในการทำงานอยู่ที่ประมาณ 1.5-2.5mA และแรงดันไฟฟ้าของเซลล์แบตเตอรี่สามารถปิดโดยอัตโนมัติเมื่อต่ำกว่า 2.5V หรือปิดด้วยตนเองผ่านสวิตช์
4.กระแสไฟฟ้าดับสูงสุดประมาณ 6A และความแตกต่างของแรงดันไฟฟ้ามากขึ้นกระแสไฟฟ้าก็จะยิ่งมากขึ้นเท่านั้น เมื่อความแตกต่างของแรงดันไฟฟ้าคือ 1V ประมาณ 6A; 0.5V ประมาณ 3A; 0.2V ประมาณ 1.2A (พารามิเตอร์ข้างต้นเป็นแบตเตอรี่ลิเธียมกำลังไฟ 4S รวมกับ 10 ซม. 0.75 มม. ตารางเมตรวัดและคอลเลกชันแรงดันไฟฟ้า จุดวัดบนเครื่อง) คือจุดวัดบนเครื่อง

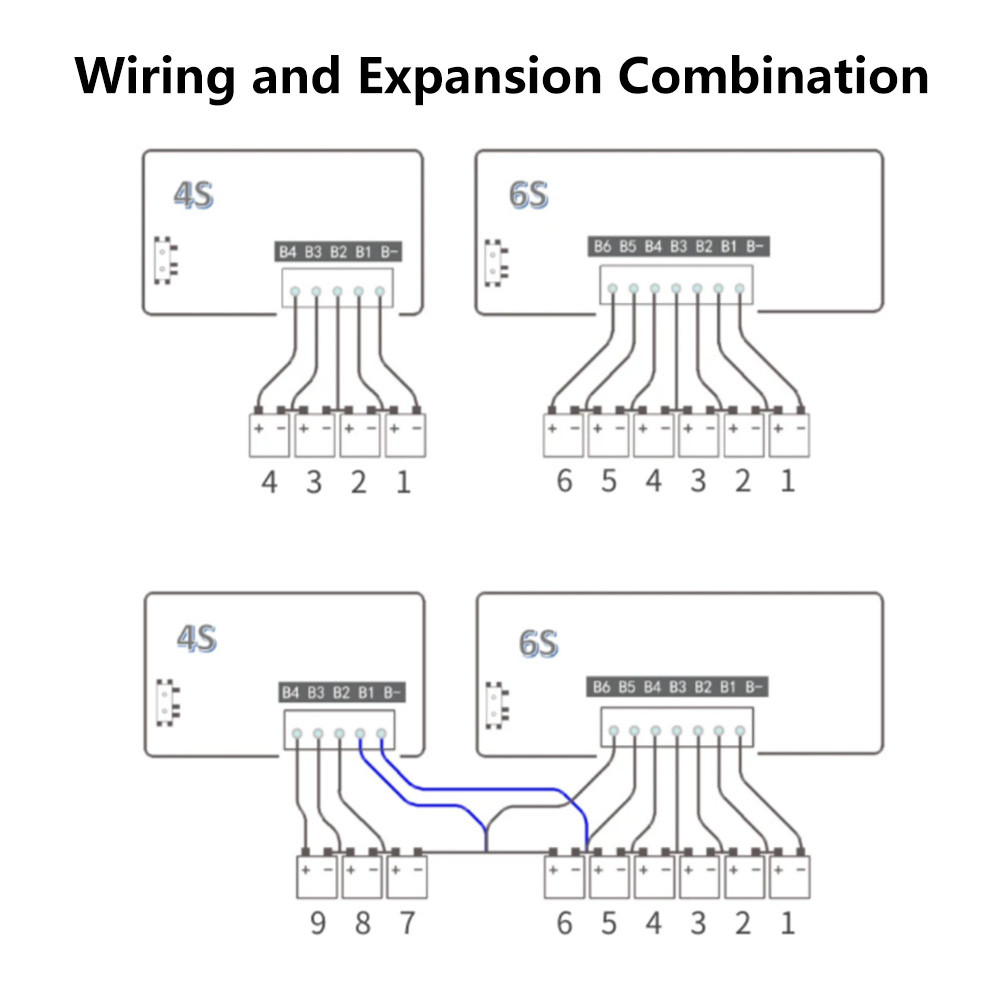

5.การรวมกันสามารถขยายและสามารถเลือกโมดูลที่เหมาะสมได้ตามวิธีการเชื่อมต่อชุดแบตเตอรี่ โมดูลสามารถลดลงหรือขยายเพื่อใช้งาน และสามารถลดหรือสะดุดด้วยบอร์ดหลายแผ่นเพื่อขยายได้ โปรดดูแผนภาพสำหรับวิธีการเชื่อมต่อเฉพาะ

พารามิเตอร์: พารามิเตอร์:
แบบจำลองและข้อกำหนดของรุ่น: 4S
วิธีการปรับสมดุล: การปรับสมดุลพลังงานที่ใช้งานอยู่
กระแสไฟฟ้าที่สมดุล: สูงสุด 6A (ความแตกต่างของแรงดันไฟฟ้ามากขึ้นกระแสไฟฟ้าก็จะยิ่งมากขึ้นและในทางกลับกัน)
ความแม่นยำในการปรับสมดุล: 0.01V
การใช้พลังงานในการทำงาน: 1.5mA-2.5mA
การใช้พลังงานต่ำ: <2.5V การใช้พลังงาน: OmA การป้องกันแรงดันไฟฟ้าต่ำ: <2.5V ปิดเครื่องอัตโนมัติ
แบตเตอรี่ที่เหมาะสม: ลิเธียมภายใน, ลิเธียมเหล็กฟอสเฟต, ลิเธียมไททาเนต
แรงดันไฟฟ้าที่ใช้งานได้: โมโนเมอร์ 2.5V-4.4V
ขนาดผลิตภัณฑ์: ภาพประกอบ
ปลั๊กสาย: 15EDG-3.81
สายไฟยาว 30 ซม. สุ่มสี
ไฟแสดงสถานะการทำงาน:
ไฟแสดงสถานะการทำงานเปิดแสดงว่าระบบกำลังทำงานตามปกติปิดแสดงว่าแรงดันแบตเตอรี่ต่ำกว่า 2.5V และอยู่ในสถานะสลีปหรือสวิตช์ปิดอยู่ ระบบปิดเครื่องอย่างสมบูรณ์และการใช้พลังงานคือ 0

การทรงตัวแบบแอคทีฟของไฮบริด:
เซลล์ที่อยู่ติดกันจะถ่ายโอนพลังงานผ่านตัวเก็บประจุ จากนั้นจะบรรลุผลการทรงตัวที่มีความแม่นยำสูงและมีประสิทธิภาพผ่านการเชื่อมต่อแบบขนานที่เทียบเท่าความถี่สูง การออกแบบพลังงานต่ำช่วยลดความซับซ้อนและวงจรไม่จำเป็นต้องตรวจจับความแตกต่างของแรงดันไฟฟ้าระหว่างแบตเตอรี่ การใช้งานในระยะยาวเพื่อป้องกันสมดุลแรงดันไฟฟ้าของแบตเตอรี่ การใช้พลังงานในการทำงานมีเพียง 1.5mA-2.5mA และแรงดันแบตเตอรี่เดียวต่ำกว่า 2.5V เพื่อเข้าสู่สถานะสลีป การใช้พลังงานการนอนหลับต่ำเท่ากับ uA
ระดับเพื่อป้องกันแบตเตอรี่จากการคายประจุมากเกินไป

แพคเกจรวม:

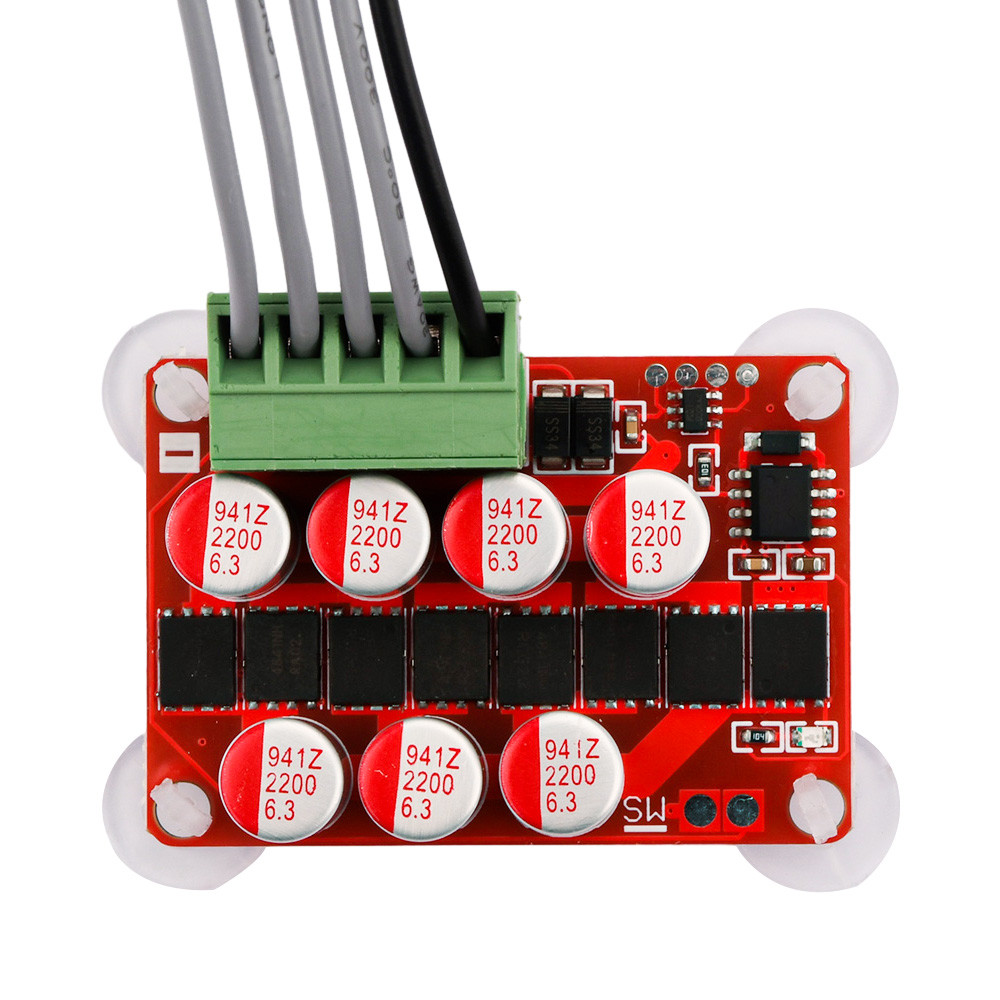

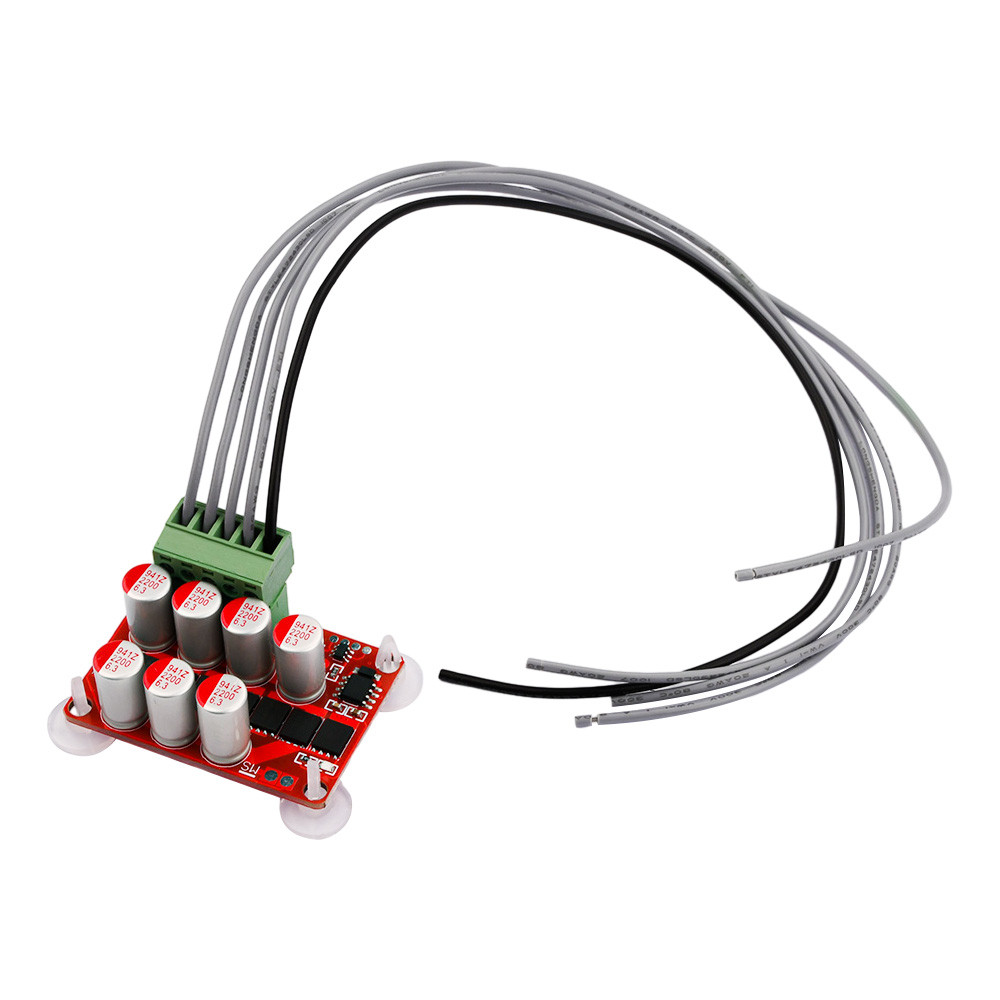

แผงวงจรหลัก 1X
ปลั๊กเชื่อมต่อ 1X (1007 18AWG 0.75 มม.)
สายไฟหลายเส้น

ข้อควรระวัง:
ให้ความสนใจกับขั้วข้อผิดพลาดของลำดับลวดหรือการลัดวงจรซึ่งอาจทำให้เกิดความเสียหายที่ไม่สามารถย้อนกลับได้กับส่วนประกอบ กรุณาดำเนินการอย่างระมัดระวังและปกป้องวงจรลวดและฉนวนลวด
