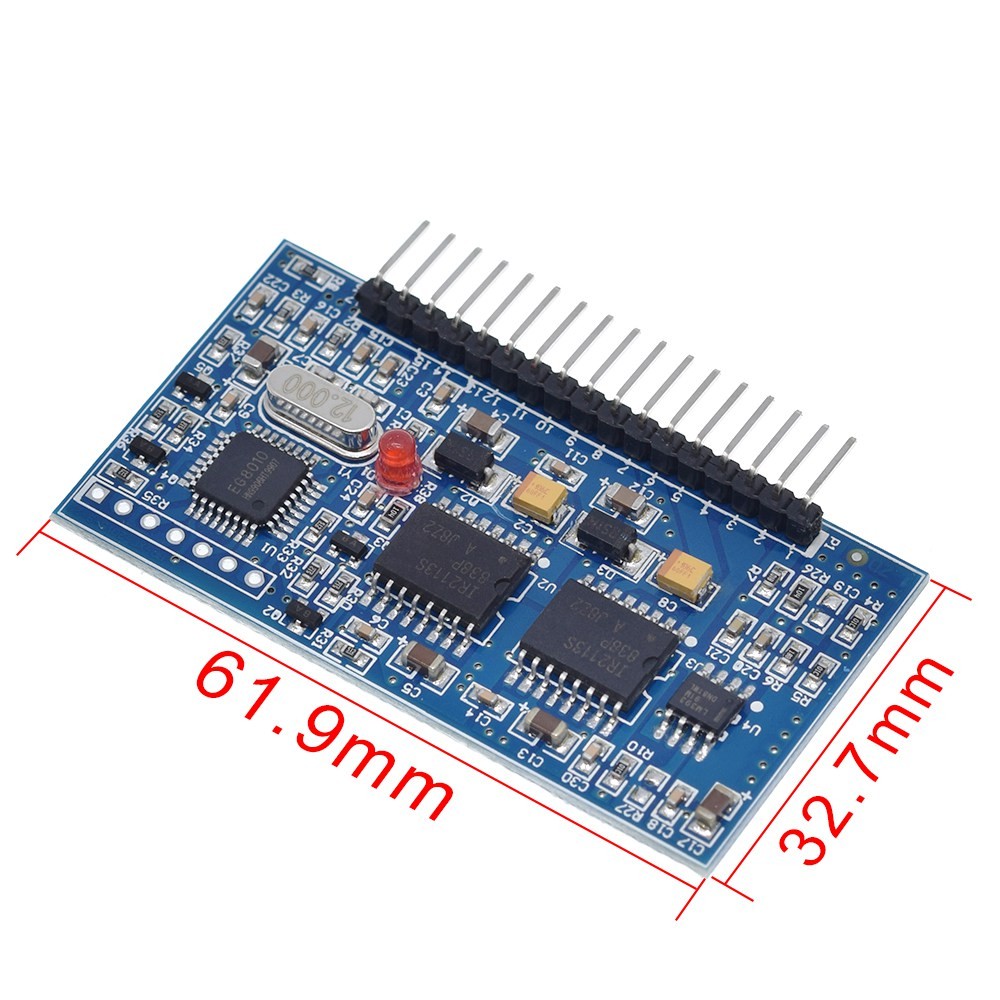

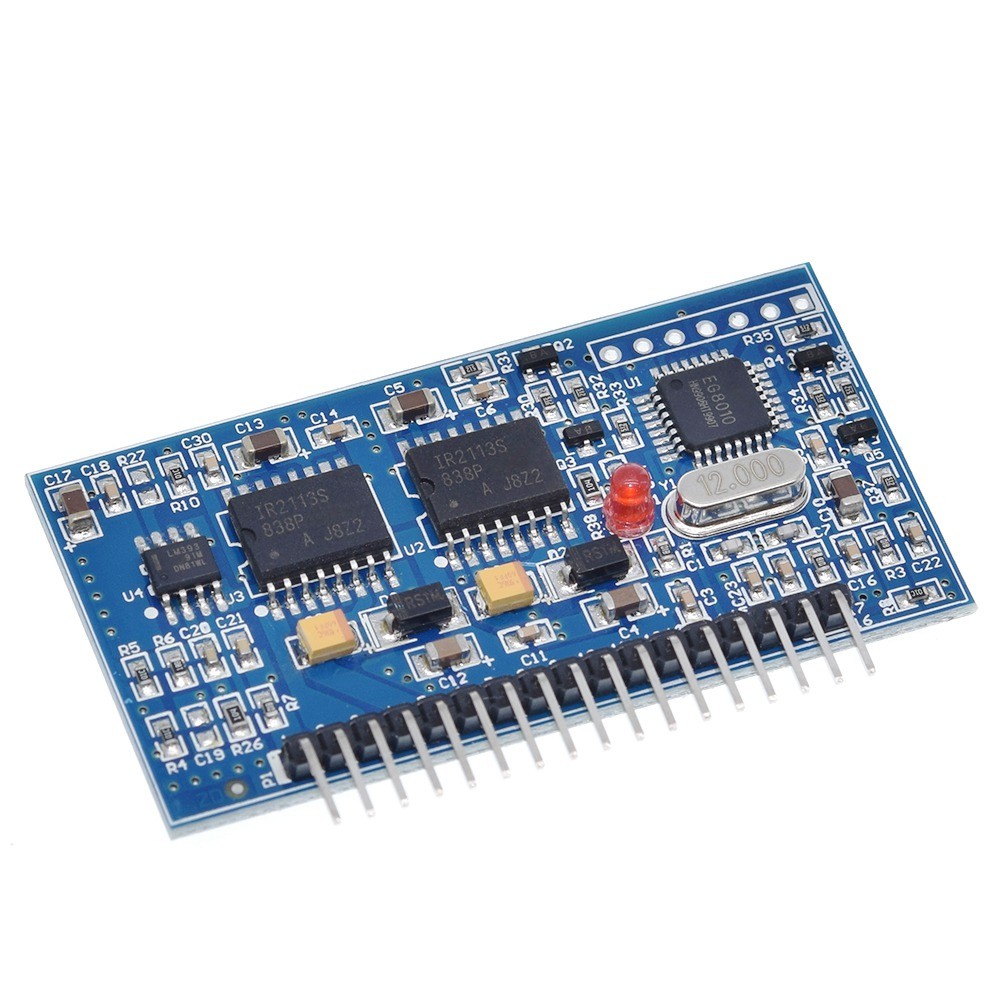

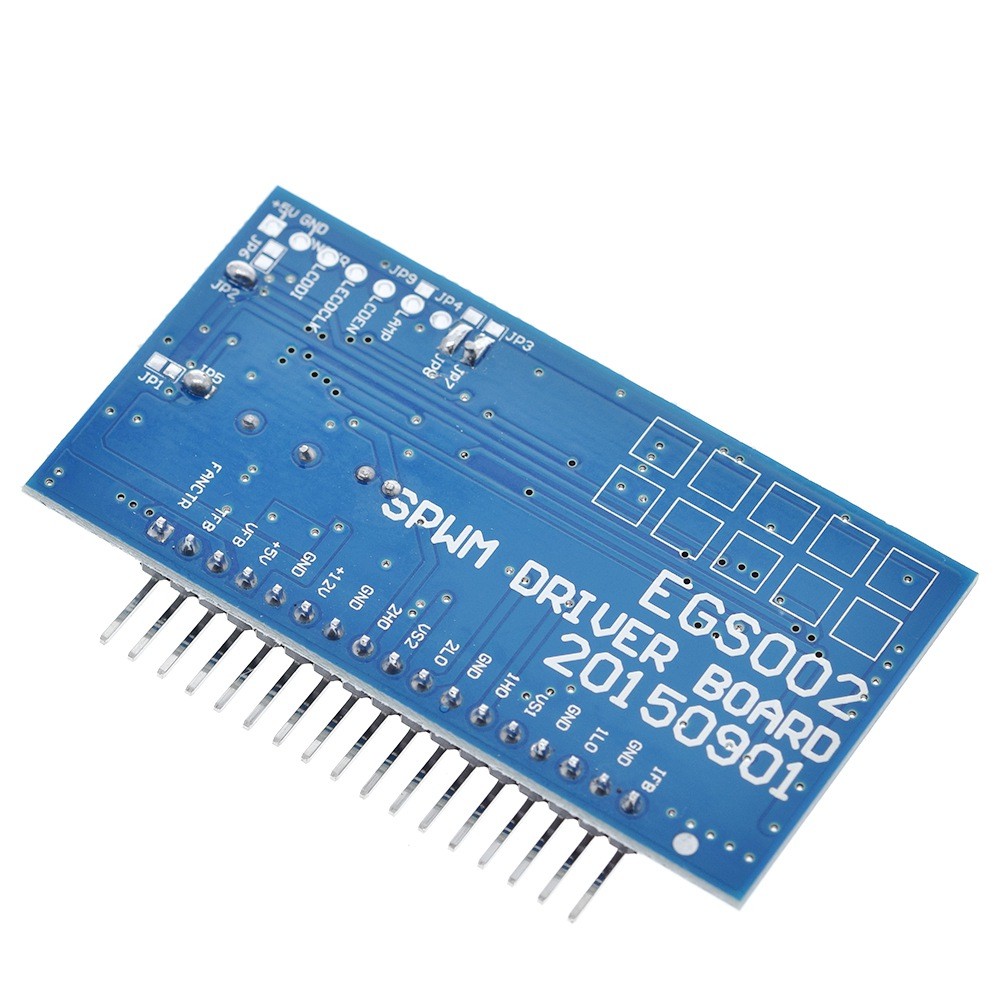

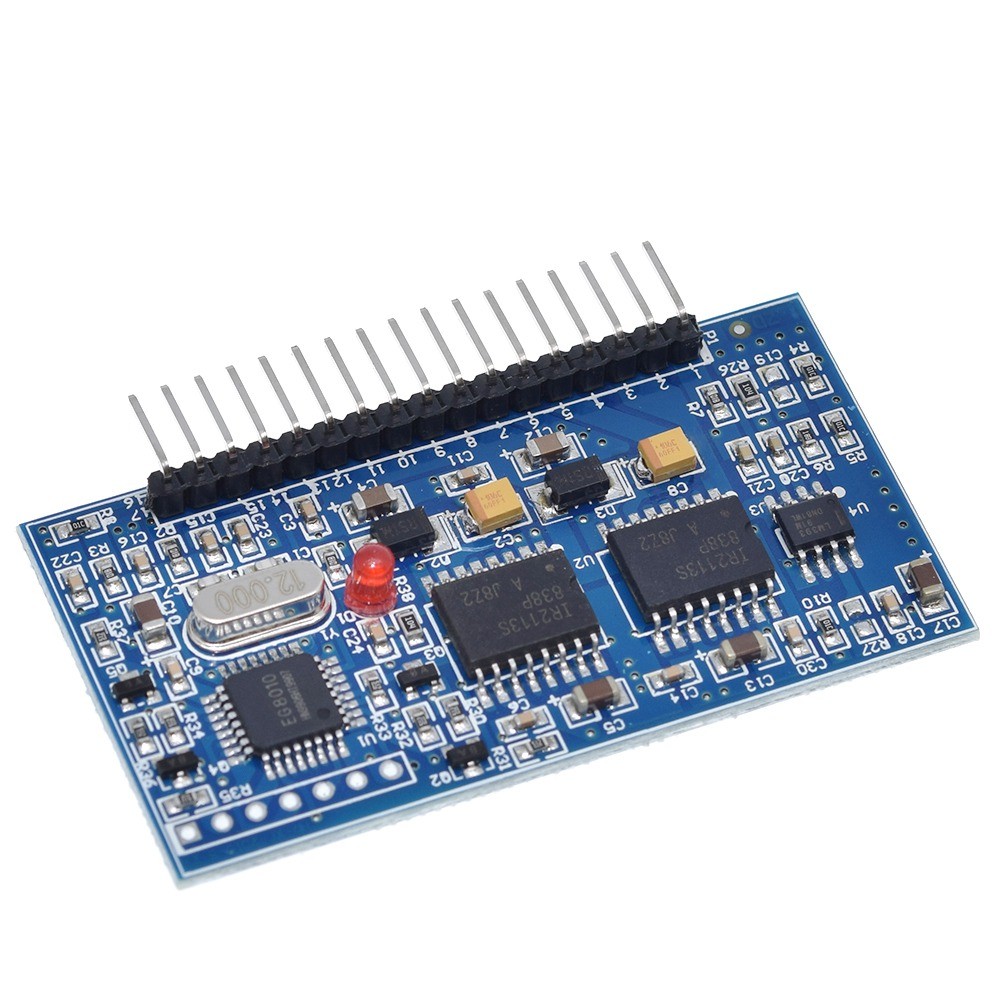

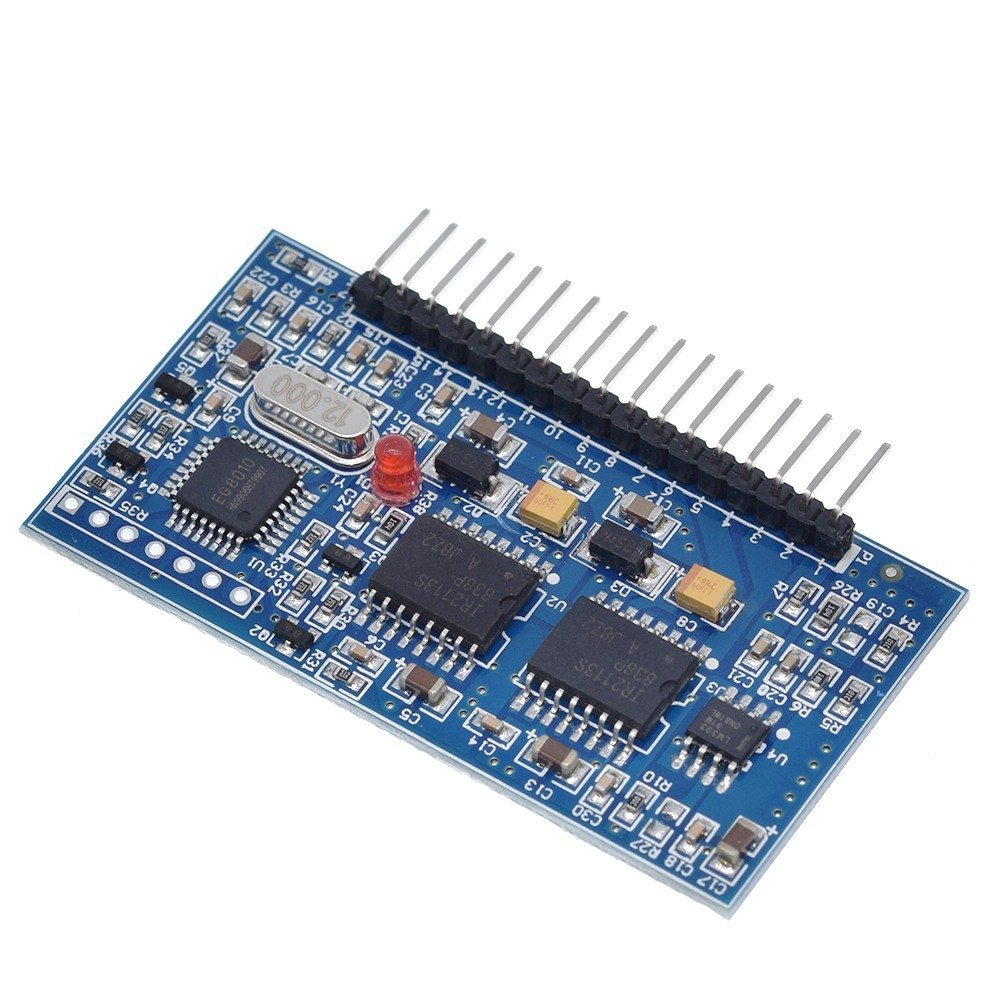

5V DC-AC Pure Sine Wave อินเวอร์เตอร์ SPWM Driver Board EGS002 12Mhz คริสตัล Oscilator EG8010 + IR2113 โมดูลขับรถ

EGS002 EGS002 เป็นคณะกรรมการไดรเวอร์ SPWM (Sine Pulse Wide Modulation) ที่ใช้ชิป EG8010 ซึ่งออกแบบมาสำหรับอินเวอร์เตอร์ DC-AC โมดูล MOSFET / IGBT อื่น ๆ ที่ทำงานร่วมกับ IR2113 และโมดูล MOSFET / IGBT กำลังไฟอื่น ๆ เพื่อสร้างคลื่นไซน์บริสุทธิ์ที่เสถียร

1. คุณสมบัติที่สำคัญสำหรับกุญแจสำคัญ
ชิปหลักของ SPWM โดยเฉพาะ: ใช้ EG8010 ซึ่งเป็นคอนโทรลเลอร์ SPWM โดยเฉพาะเพื่อสร้างเอาต์พุตคลื่นไซน์ 50Hz / 60Hz ที่เสถียร
ชิปไดรเวอร์: คุณลักษณะ IR2113 ไดรเวอร์ประตูแรงดันสูงเหมาะสำหรับการขับขี่ MOSFETs / IGBT กำลังสูง
แรงดันไฟฟ้าขาเข้า: ทำงานบน 5V แต่รองรับวงจรอินเวอร์เตอร์ 12V / 24V / 48V พร้อมเวทีไฟภายนอกที่เหมาะสม
Oscillator: มาพร้อมกับเครื่องสั่นคริสตัล 12MHz เพื่อให้แน่ใจว่าสัญญาณ PWM มีเสถียรภาพ
ความถี่เอาต์พุต: รองรับทั้งโหมด 50Hz และ 60Hz ซึ่งเลือกได้ผ่านจัมเปอร์หรือสวิตช์
คุณสมบัติการป้องกัน:
การป้องกันแรงดันไฟฟ้าต่ำ (UVP)
การป้องกันแรงดันไฟฟ้าเกิน (OVP)
การป้องกันกระแสเกิน (OCP)
การป้องกันอุณหภูมิเกิน (OTP)
Soft start เพื่อลดกระแสไฟลุกลาม

3. การใช้งานแอปพลิเคชัน
โมดูล EGS002 มักใช้สำหรับอินเวอร์เตอร์แรงดันไฟฟ้าต่ำ DC เป็น AC รวมถึง:

เครื่องสำรองไฟ (UPS)
อินเวอร์เตอร์พลังงานแสงอาทิตย์
อินเวอร์เตอร์ไฟฟ้ารถยนต์
อินเวอร์เตอร์ไฟฟ้าลม
การควบคุมมอเตอร์ขับเคลื่อนมอเตอร์

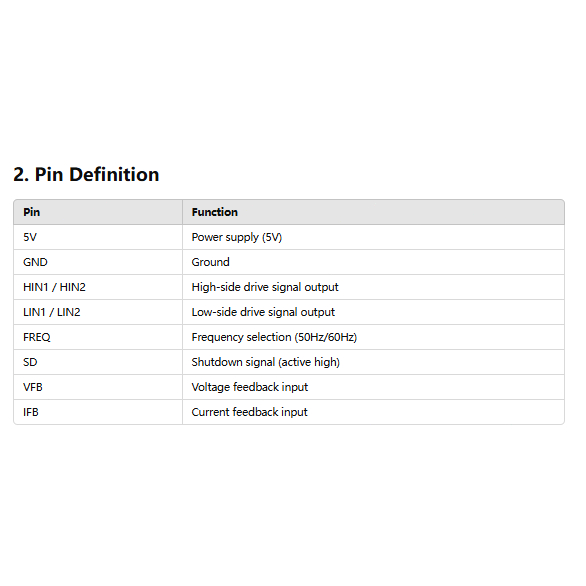

4. สายไฟและการใช้งาน
แหล่งจ่ายไฟ: เชื่อมต่อ 5V เข้ากับ EGS002 และ GND เข้ากับกราวด์
ขั้นตอนการขับขี่: เชื่อมต่อเอาต์พุต HIN/LIN ไปยัง IR2113, แล้วไปยัง MOSFETs/IGBTs.
สัญญาณข้อเสนอแนะ: เชื่อมต่อ VFB (ข้อเสนอแนะแรงดันไฟฟ้า) และ IFB (ข้อเสนอแนะปัจจุบัน) สำหรับการควบคุมแบบวงปิด
การเลือกความถี่: ใช้พินความถี่เพื่อตั้งค่าเอาต์พุต 50Hz หรือ 60Hz
การทดสอบและดีบัก: หลังจากเปิดเครื่องแล้วให้ตรวจสอบรูปคลื่นเอาต์พุต SPWM เพื่อให้แน่ใจว่าทำงานได้อย่างถูกต้อง
5. การพิจารณาที่สำคัญสำคัญ
EGS002 เป็นโมดูลไดรเวอร์เท่านั้น - ต้องใช้เวทีพลังงานภายนอก (MOSFETs / IGBTs + transformer) สำหรับฟังก์ชันอินเวอร์เตอร์ DC-AC ที่สมบูรณ์
ต้องเชื่อมต่อแรงดันไฟฟ้า (VFB) และข้อเสนอแนะปัจจุบัน (IFB) อย่างถูกต้องหรือบอร์ดอาจทำงานไม่ถูกต้อง
การเลือก MOSFET / IGBT ของ MOSFET / IGBT ควรตรงกับแรงดันอินพุตและความต้องการกำลังขับของคุณ
ข้อสรุปของข้อสรุป
EGS002 เป็นไดรเวอร์บอร์ด SPWM ประสิทธิภาพสูงเหมาะสำหรับอินเวอร์เตอร์ DIY ระบบพลังงานแสงอาทิตย์และแอปพลิเคชัน UPS ใช้ EG8010 + IR2113 เพื่อสร้างเอาต์พุตคลื่นไซน์บริสุทธิ์ที่เสถียร แต่ต้องใช้ส่วนประกอบเพิ่มเติมเช่น MOSFETs / IGBTs หม้อแปลงและวงจรกรองเพื่อการทำงานของอินเวอร์เตอร์แบบเต็ม
