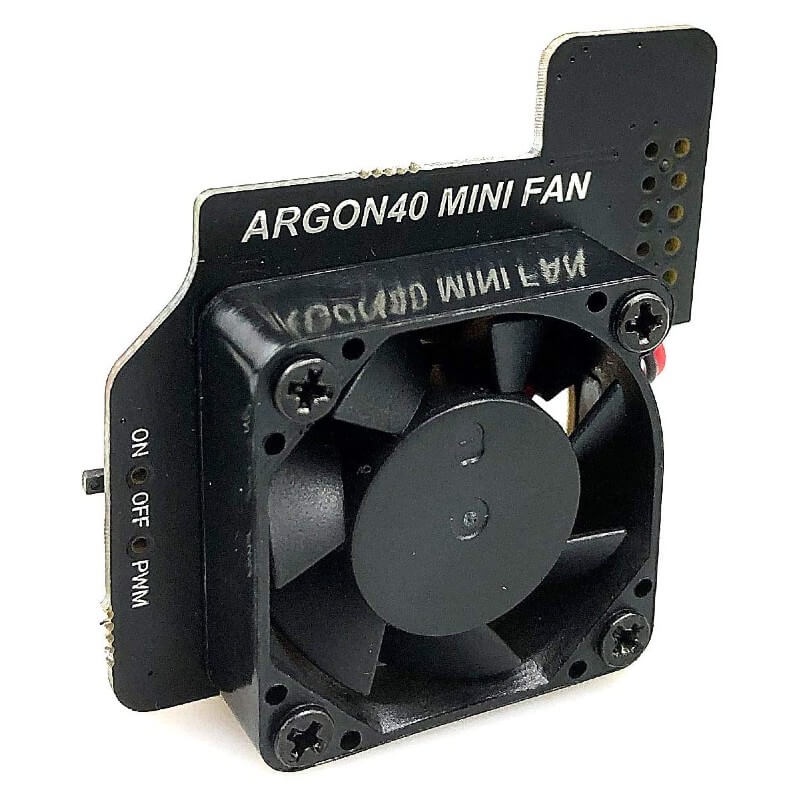

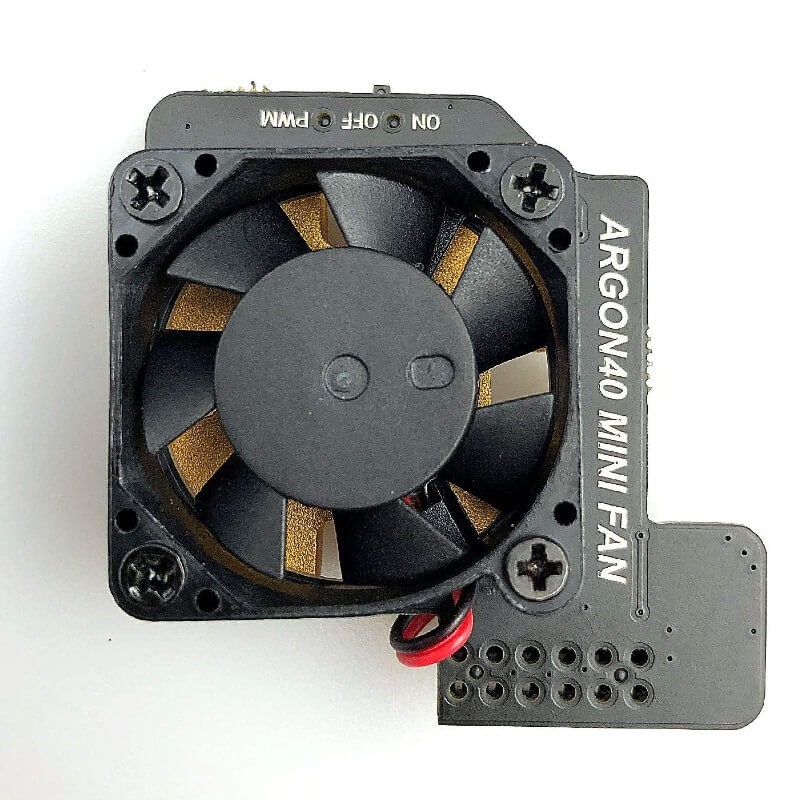

Argon Mini Cooling Fan สำหรับ Raspberry Pi 4 (Model B)

Argon Mini Fan HAT คือ HAT สำหรับใช้งานร่วมกับ Raspberry Pi ที่มาพร้อมกับพัดลมและฮีทซิงค์สำหรับตัว CPU บนบอร์ด Raspberry Pi ซึ่งจะช่วยในการระบายความร้อนให้กับตัวบอร์ด ซึ่งในชุดอุปกรณ์นี้จะไปกอบไปด้วยชุดระบายความร้อนทั้งจากแผ่นฮีทซิงค์ที่จะสัมผัสโดยตรงกับหน้ากระดองของ CPU ของ Raspberry Pi ซึ่งจะช่วยเพิ่มหน้าสัมผัสกับอากาศ ทำให้ระบายความร้อนได้เร็วยิ่งขึ้น อีกทั้งยังมีพัดลมที่เป่าลมร้อนให้กระทบกับแผ่นโลหะโดยตรง ช่วยเพิ่มประสิทธิภาพในการระบายความร้อนให้ดียิ่งขึ้นไปอีก

และด้วยสคริปเพียงไม่กี่บรรทัด คุณสามารถควบคุมความเร็วการทำงานของพัดลมได้ทันที และด้วยขนาดของโมดูลนี้ที่มีขนาดเล็ก ทำให้วสามารถใช้งานร่วมกับเคสของ Raspberry Pi ที่มีขนาดเล็กแบบ Low Profile ได้สบายๆ โดยโมดูลนี้สามารถใช้งานร่วมกันได้ดีกับ Raspberry Pi 4 Model B โดยตัวโมดูลจะใช้งาน GPIO บนตัวบอร์ดเพียง 12 pins จากทั้งหมด 40 pins ซึ่งยังทำให้เหลือ GPIO สำหรับนำไปใช้งานร่วมกับโปรเจ็กต์อื่นได้อย่างสบายๆ :]

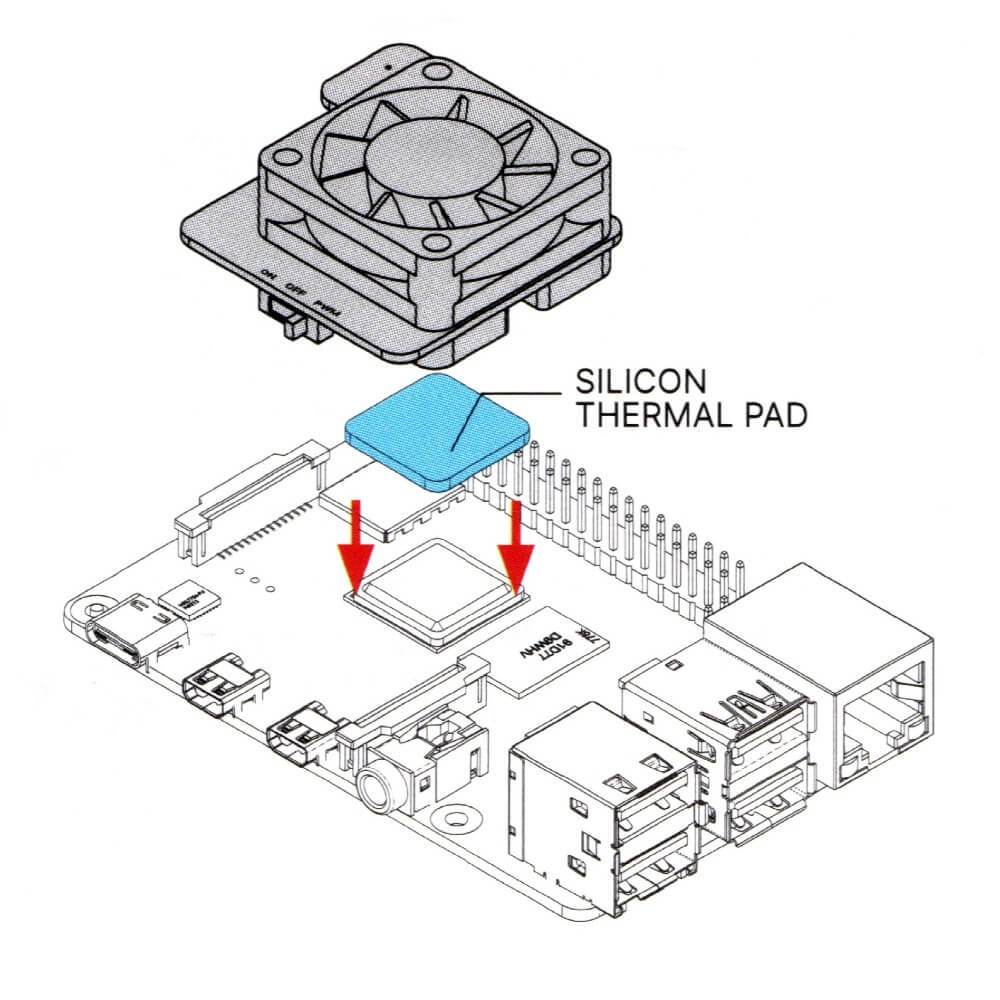

ขั้นตอนการติดตั้ง Argon Mini Fan:
Note: ในขั้นตอนนี้ ยังไม่ต้องเปิดการทำงานของ Raspberry Pi ให้ทำขณะบอร์ดปิดการทำงานอยู่
- วางแผ่น silicon thermal pad (ที่มีให้ในชุด) ลงบนตัว CPU ของ Raspberry Pi
- ติดตั้งตัวโมดูลบนแผ่น silicon thermal pad โดยให้ตัวโมดูลใช้งาน GPIO บนตัวบอร์ดที่ pin 1 - 12 ของ Raspberry Pi.
- เช็คดูว่าฮีทซิงค์ของตัวโมดูลสัมผัสเข้ากับ silicon thermal pad ที่ติดอยู่กับ CPU ของ Raspberry Pi เพื่อให้สามารถระบายความร้อนให้ได้ประสิทธิภาพสูงที่สุด



Note: Silicon Thermal Pad มีหน้าที่สำหรับการนำความร้อนจากตัว CPU ของ Raspberry Pi เข้าสู่ตัวฮีทซิงค์เพื่อให้การระบายความร้อนเป็นไปได้อย่างมีประสิทธิภาพ โปรดตรวจสอบดูให้ดีว่า หน้าสัมผัสของ Silicon Thermal Pad แนบติดดีกับกระดองของ CPU บนตัว Raspberry Pi ดีหรือไม่

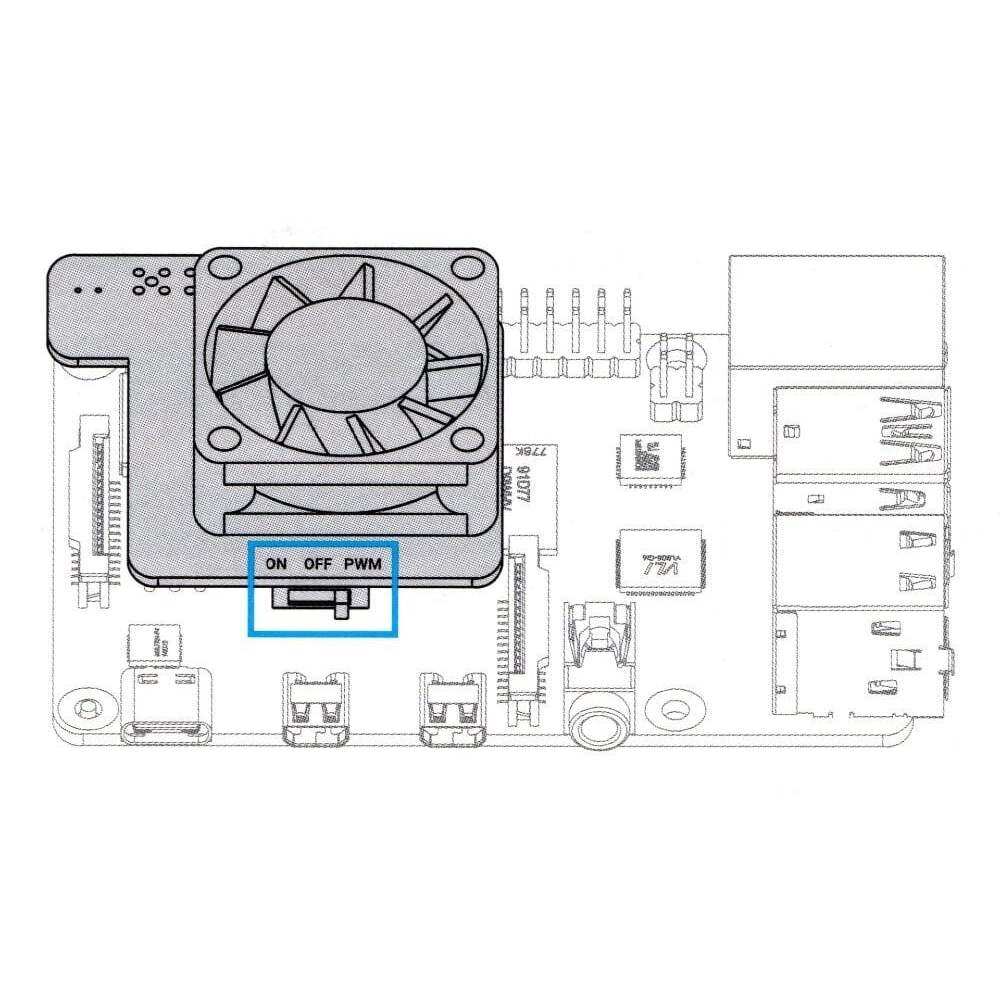

โหมดการทำงาน Argon Mini Fan:
- ON: ตัวพัดลมจะทำงานตลอดเวลา ไม่จำเป็นต้องใช้สคริปในการควบคุม
- OFF: ปิดการทำงานของพัดลม
- PWM: ตั้งค่าความเร็วพัดลมตาม PWM ที่ตัว Raspberry Pi เป็นผู้ควบคุมโดยต้องอาศัยสคริปควบคุมในการใช้งานโหมดนี้



การตั้งค่าความเร็วรอบพัดลมแบบ PWM :
- ใน Raspberry Pi OS (a.k.a: Raspbian), เปิด Terminal
- ไปที่ root directory โดยใช้คำสั่ง cd .. ไปเรื่อยๆจนเมื่อใช้คำสั่ง pwd เช็คตำแหน่งแล้วขึ้นว่า "/" แล้วหลังจากนั้นสร้างไฟล์ config ขึ้นโดยใช้คำสั่ง sudo nano /boot/config.txt fil
- เพิ่มคำสั่งบรรทัดนี้ลงไปในไฟล์:
- dtoverlay=gpio-fan,gpiopin=18,temp-55000
- กด Ctrl+O และ Ctrl+X เพื่อเซฟและออกจากหน้าการตั้งค่า

Note: โดยการตั้งค่าข้างต้น พัดลมจะเริ่มทำงานเมื่ออุณหภูมิของ CPU บน Raspberry Pi สูงกว่า 55 องศาเซลเซียส (temp=55000) คุณสามารถแก้ไขไฟล์ config เพื่อให้พัดลมเริ่มทำงานที่อุณหภูมิอื่น

คุณสมบัติ:
- ใช้งาน GPIO บนตัวบอร์ดเพียง 12 pin จาก 40 pin บนตัวบอร์ด Raspberry Pi
- ควบคุมการทำงานของพัดลมได้จากสวิตช์บนตัวโมดูลได้ทันที
- สามารถสั่งงานให้พัดลมทำงานที่ความเร็วรอบแตกต่างกันตามอุณหภูมิของ CPU ณ ขณะนั้น

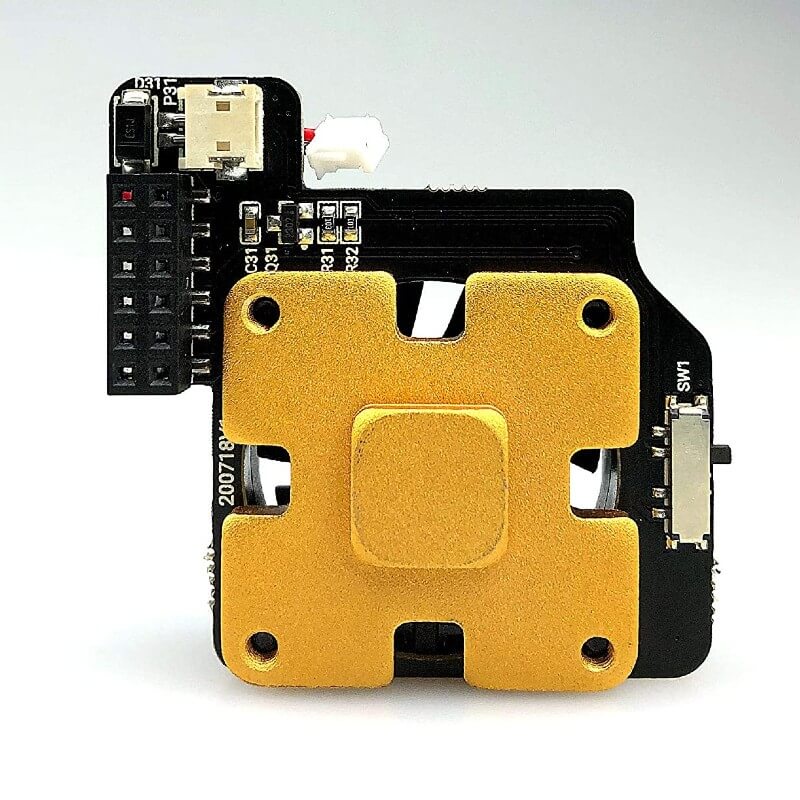

- มาพร้อมกับ Heatsinkช่วยระบายความร้อนได้ดียิ่งขึ้น

ผลิตภัณฑ์ประกอบไปด้วย:
- 1 x Argon Mini Cooling Fan สำหรับ Raspberry Pi 4 Model B
- 1 x Thermal Pad
