Ad9833 โมดูลไมโครโปรเซสเซอร์ ตั้งโปรแกรมได้ อินเตอร์เฟซอนุกรม Sine Square Wave DDS เครื่องกําเนิดสัญญาณ สําหรับ Arduino

คำอธิบาย:
เครื่องกำเนิดคลื่นแบบตั้งโปรแกรมได้สามารถผลิตไซน์ เอาต์พุตคลื่นสามเหลี่ยมและสี่เหลี่ยม การสร้างรูปคลื่นเป็นสิ่งจำเป็นสำหรับการตรวจจับ การทำงาน และการวัดสะท้อนโดเมนเวลา (TDR) หลายประเภท ความถี่และเฟสออกเป็นซอฟต์แวร์ที่ตั้งโปรแกรมได้ช่วยให้ปรับแต่งได้ง่าย. ไม่จำเป็นต้องใช้ส่วนประกอบภายนอก เครื่องบันทึกความถี่กว้าง 28 บิต: มีอัตราการรับชม 25 MHz ความละเอียด 0.1 Hz สามารถทำได้ ด้วยอัตรานาฬิกา 1 MHz AD9833 สามารถปรับความละเอียด 0.004 Hz
Ad9833 มีอินเทอร์เฟซอนุกรมมาตรฐานที่ช่วยให้ชิ้นส่วนเชื่อมต่อโดยตรงกับไมโครโปรเซสเซอร์หลายตัว อุปกรณ์ใช้นาฬิกาอนุกรมภายนอกเพื่อเขียนข้อมูลหรือควบคุมข้อมูลลงในอุปกรณ์
รุ่น AD9833WBRMZ-REEL มีจำหน่ายพร้อมกับการผลิตที่ควบคุมเพื่อรองรับข้อกำหนดด้านคุณภาพและความน่าเชื่อถือของแอพพลิเคชั่นยานยนต์ ดังนั้นนักออกแบบควรตรวจสอบส่วนข้อมูลจำเพาะของแผ่นข้อมูลนี้อย่างรอบคอบ ผลิตภัณฑ์เกรดยานยนต์ที่แสดงมีจำหน่ายในการใช้งานยานยนต์เท่านั้น ติดต่อตัวแทนบัญชีอุปกรณ์อนาล็อกในพื้นที่ของคุณเพื่อขอรับข้อมูลการสั่งซื้อผลิตภัณฑ์เฉพาะและขอรับรายงานความน่าเชื่อถือสำหรับยานยนต์รุ่นนี้โดยเฉพาะ
Ad9833 เขียนขึ้นผ่านอินเทอร์เฟซอนุกรม 3 สาย อินเทอร์เฟซอนุกรมนี้ทำงานที่อัตราการรับชมสูงถึง 40 MHz และเข้ากันได้กับมาตรฐาน DSP และไมโครคอนโทรลเลอร์ ตัวเครื่องทำงานด้วยแหล่งจ่ายไฟตั้งแต่ 2.3 V ถึง 5.5 V
Ad9833 มีฟังก์ชั่นลดไฟ (SLEEP) สิ่งนี้จะช่วยให้ส่วนของอุปกรณ์ที่ไม่ได้ใช้งานถูกปิดเครื่องลงดังนั้นจึงช่วยลดการใช้กระแสไฟฟ้าของชิ้นส่วนเช่น DAC สามารถปิดเครื่องได้เมื่อมีการสร้างเอาต์พุตนาฬิกา

คุณสมบัติ:
ความถี่และเฟสที่ตั้งโปรแกรมได้แบบดิจิทัล
ใช้พลังงาน 12.65 mW ที่ 3 V
ช่วงความถี่เอาต์พุต 0 MHz ถึง 12.5 MHz
นาฬิกาอ้างอิง ความเร็ว 28 บิต: 0.1 Hz ความละเอียด 25 MHz
เอาท์พุทคลื่นไซนัสสามเหลี่ยมและสี่เหลี่ยมจัตุรัส
แหล่งจ่ายไฟ 2.3 V ถึง 5.5 V
ไม่จำเป็นต้องใช้ส่วนประกอบภายนอก

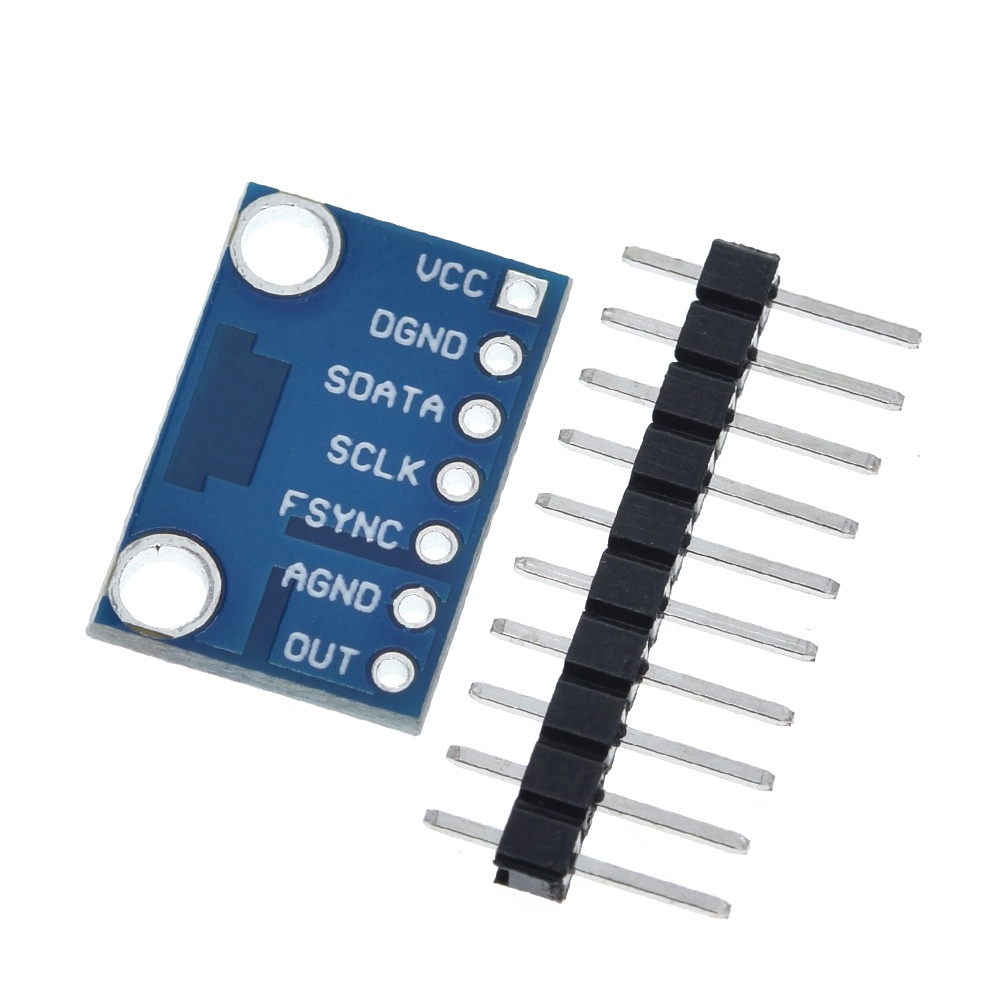

อินเทอร์เฟซ SPI 3 สาย
ช่วงอุณหภูมิที่เพิ่มขึ้น: −40°ซีถึง +105°ค
ตัวเลือก Power-down
อัตราการอัปเดตล่าสุด: 25 (สูงสุด)
Vout สูงสุด: 0.65V
Vout ขั้นต่ำ: 38mV
ค่าสัมประสิทธิ์อุณหภูมิ VOUT VOUT: 200°
อินพุตแรงดันไฟฟ้าสูง: 1.7-2.8V
แรงดันไฟฟ้าอินพุตต่ำ: 0.5-0.7V
ป้อนข้อมูลปัจจุบัน: 10μA
ความจุอินพุต 3pF: 3pF
ช่วงอุณหภูมิในการทำงานคือ -40°ซีถึง +105°ซีซี ค่ะ ข้อมูลจำเพาะทั่วไปอยู่ที่ 25°ค

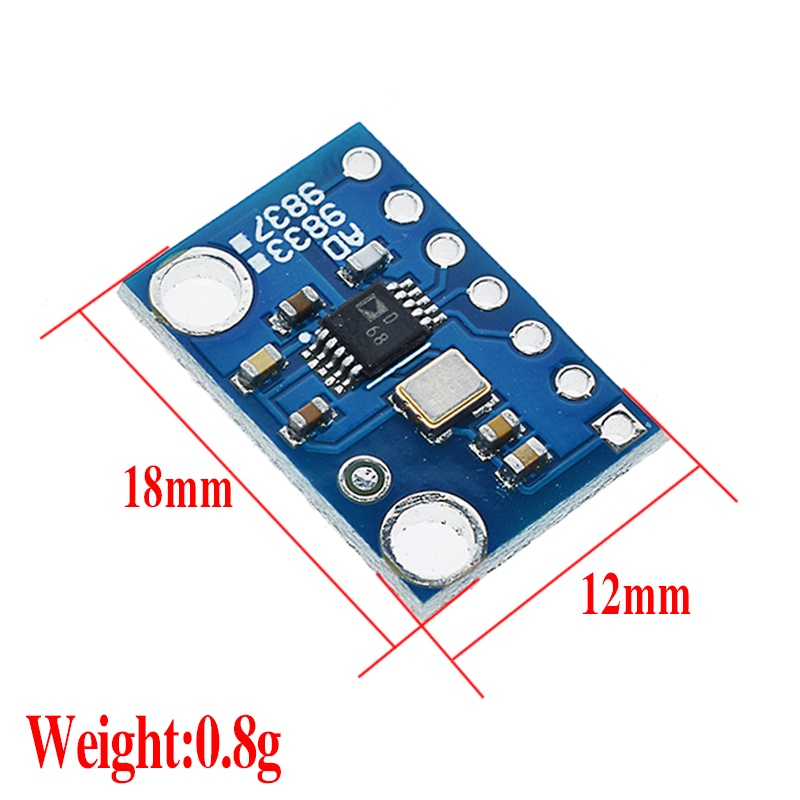

ขนาด: 17 * 12 มม. / 0.66 * 0.47 "
ปริมาณ: 1 ชิ้น

แพคเกจรวม:

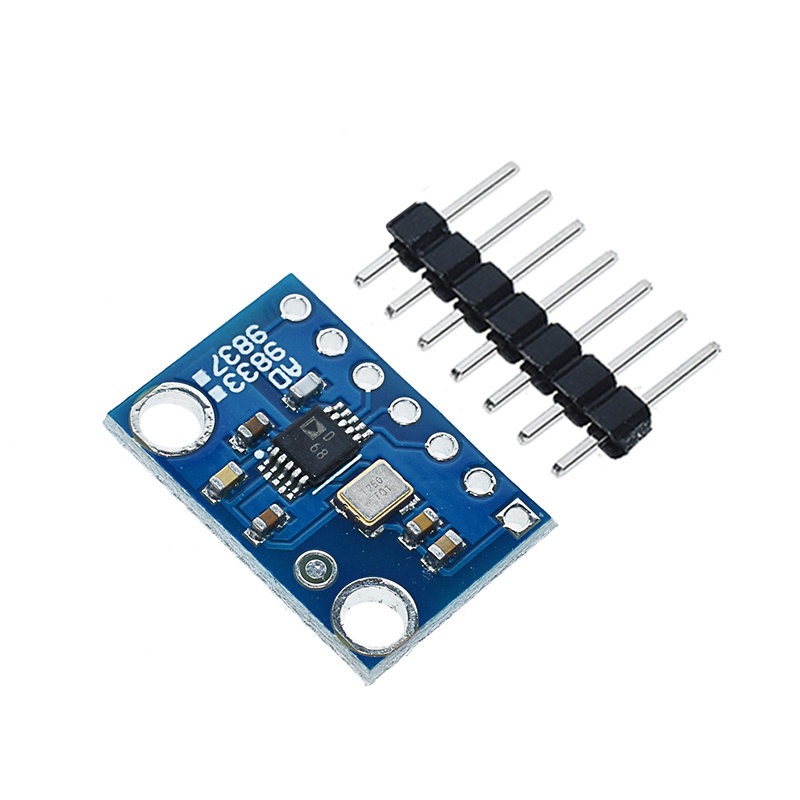

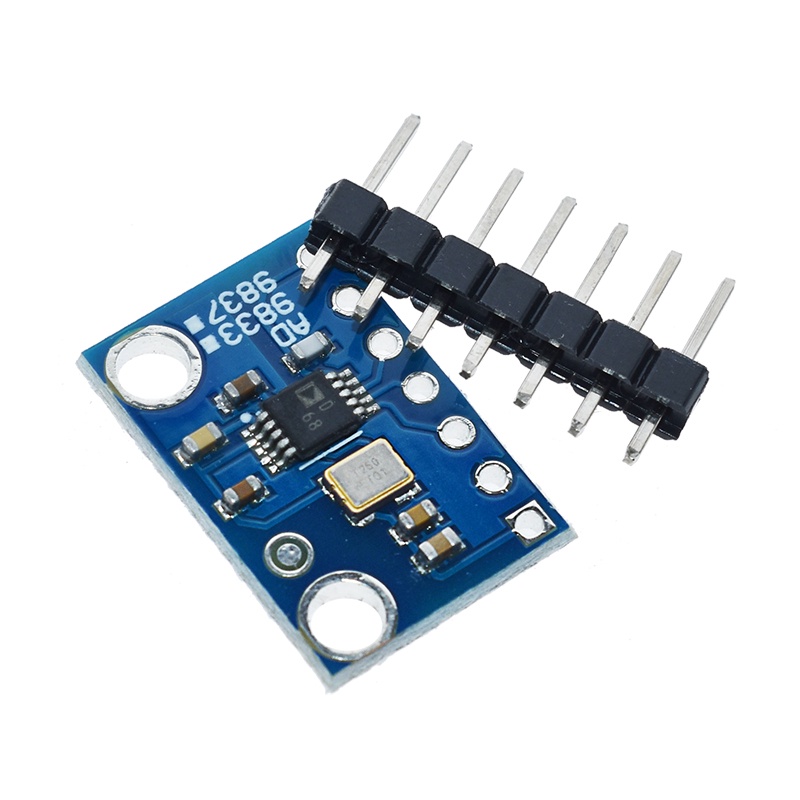

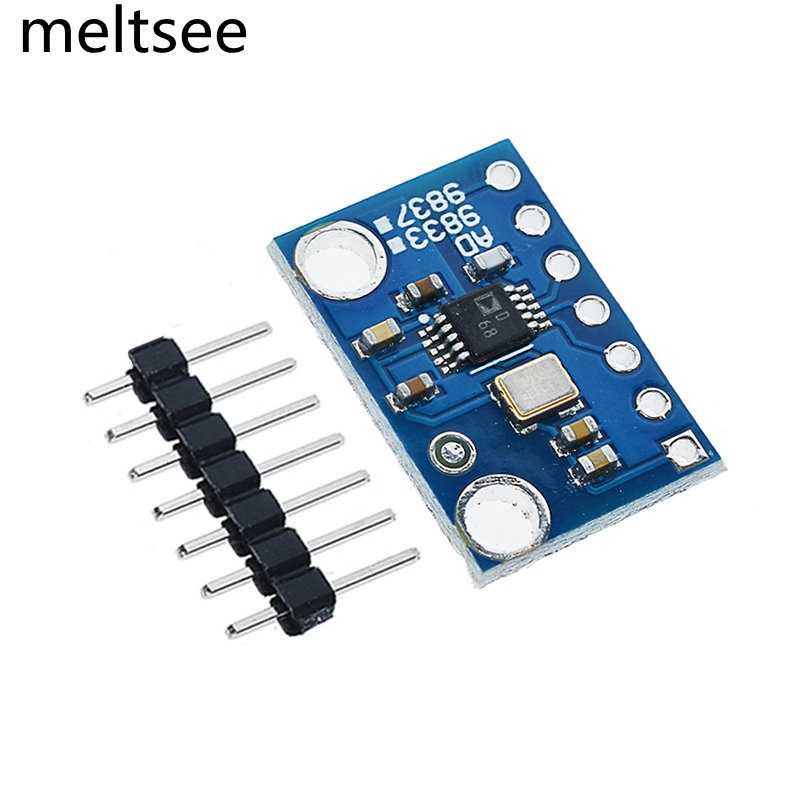

1 ชิ้น * AD9833 โมดูลเครื่องกำเนิดไฟฟ้าสัญญาณ
