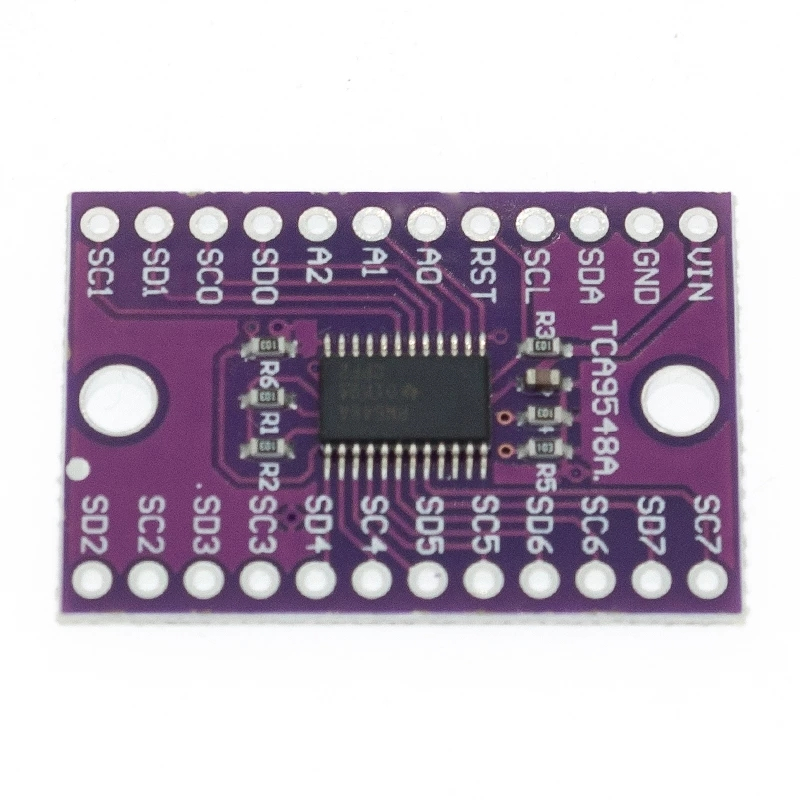

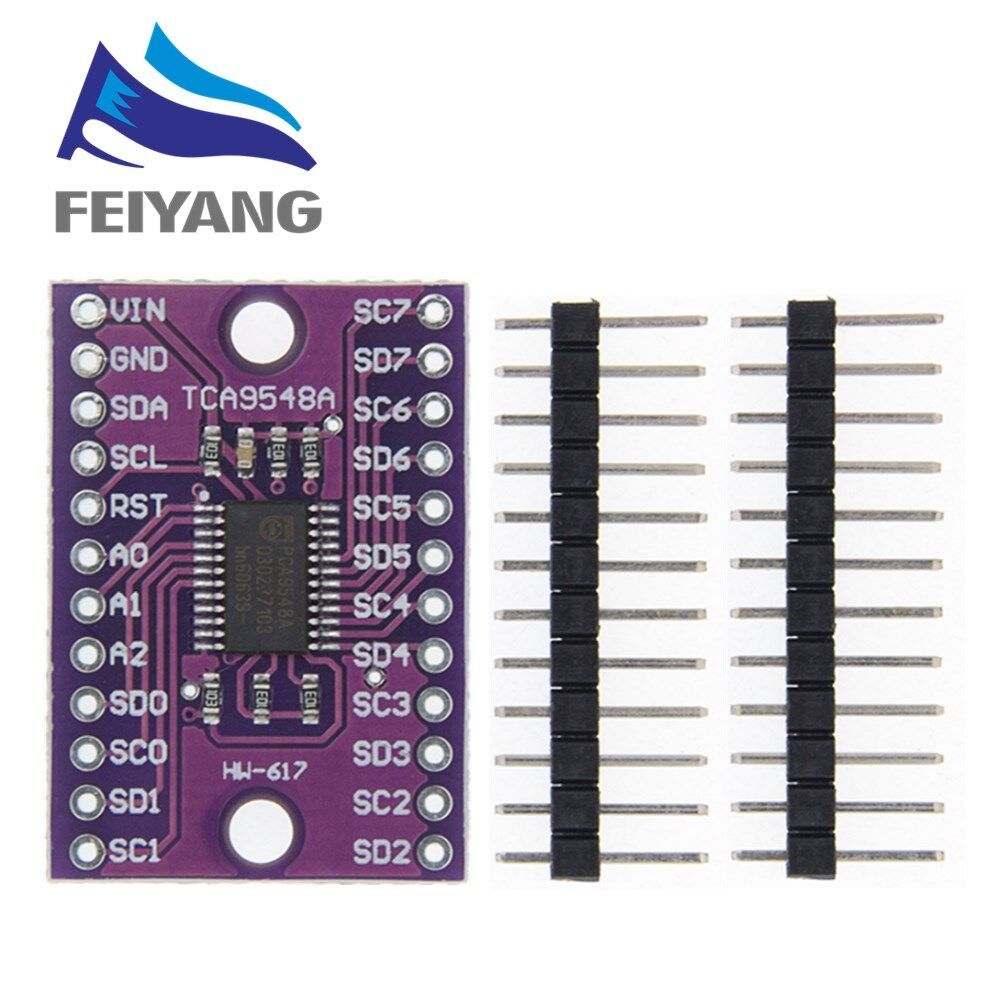

Tca9548a CJMCU- 9548 PCA9548 1-to-8 I2C 8-Way Multi-channel Expansion Board IIC โมดูล Development Board 9548

Cjmcu- 9548 PCA9548A 1-to-8 I2C บอร์ดขยายหลายช่องทาง 8 ทางบอร์ดพัฒนาโมดูล IIC
คุณเพิ่งพบเซ็นเซอร์ I2C ที่สมบูรณ์แบบพวกเขาไปยังคุณเมื่อคุณรู้ว่า "อ๋อชิปนี้มีที่อยู่ I2C คงที่และจากสิ่งที่ฉันรู้เกี่ยวกับ I2C คุณไม่สามารถมีอุปกรณ์สองเครื่องที่เหมือนกันได้ พิน SDA / SCL ตัวเดียวกัน! "โชคไม่ดีเลยเหรอ" คุณจะเป็นถ้าคุณไม่ได้มี CJMCU-9548 1 ถึง 8 I2C มัลติเพล็กซ์เซอร์ที่เจ๋งเป็นพิเศษนี้!
ในที่สุดวิธีที่จะรับอุปกรณ์ I2C ที่อยู่เดียวกันได้ถึง 8 ตัวเชื่อมต่อไมโครคอนโทรลเลอร์ได้ถึงหนึ่งตัว - Multixer นี้ทำหน้าที่เป็นผู้รักษาประตูปิดคำสั่งไปยังชุดหมุด I2C ที่เลือกด้วยคำสั่งของคุณ
การใช้ค่อนข้างตรงไปตรงมา: ตัวคูณอยู่ที่ที่อยู่ I2C 0x70 (แต่สามารถปรับได้ตั้งแต่ 0x70 ถึง 0x77) และคุณก็เขียนไบต์เดี่ยวด้วยหมายเลขเอาต์พุตหลายเท่าที่ต้องการไปยังพอร์ตนั้น แพ็คเก็ต I2C ในอนาคตจะถูกส่งไปยังพอร์ตนั้น คุณสามารถมี 8 ตัวคูณเหล่านี้ในที่อยู่ 0x70-0x77 ตัวเพื่อควบคุม 64 ตัวของชิ้นส่วนที่อยู่เดียวกัน - I2C-ที่อยู่

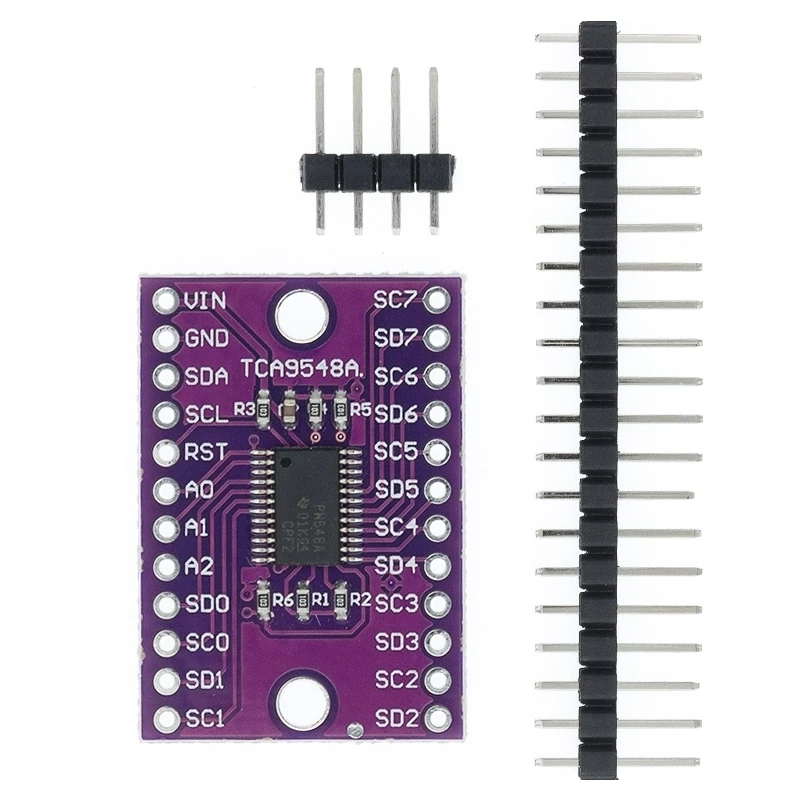

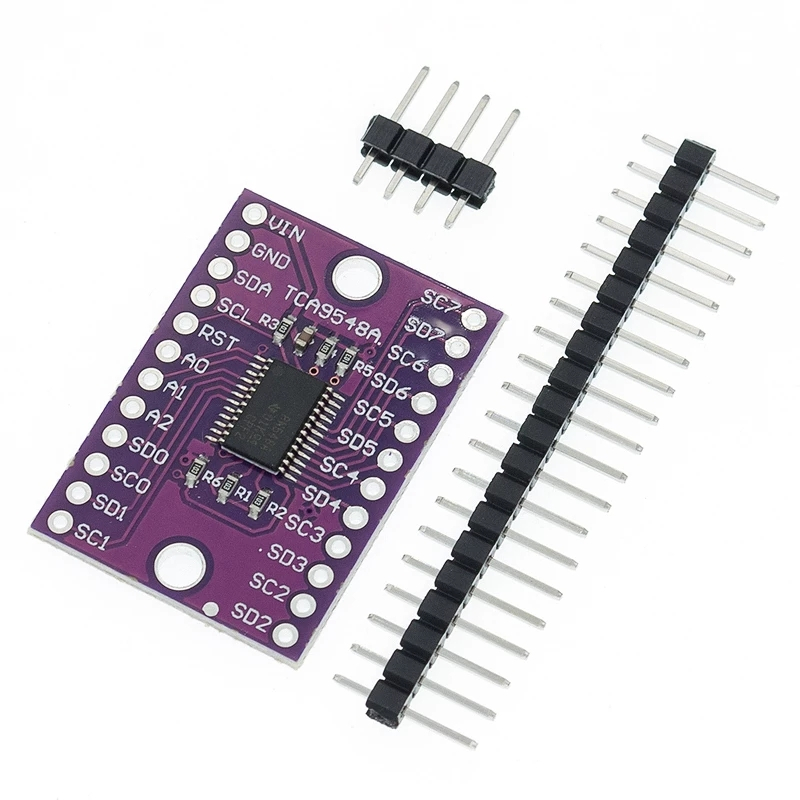

เราวางชิปที่สวยงามนี้ไว้บนฝ่าวงล้อมสำหรับคุณเพื่อให้คุณสามารถใช้กับบอร์ดขนมปังที่มีตัวเก็บประจุและดึงขึ้นและดึงลงเพื่อให้ใช้งานได้อย่างรวดเร็ว จำเป็นต้องใช้ส่วนหัวบางส่วนและเมื่อบัดกรีแล้วคุณสามารถเสียบเข้ากับบัดกรีชิปจะใช้งานง่ายมากกับทุกระดับตรรกะ
คุณสมบัติของผลิตภัณฑ์

อะแดปเตอร์เชื่อมต่อกับอุปกรณ์ I2C ที่มีที่อยู่เหมือนกันหลายประการบนพอร์ต I2C เดียวกันบนบอร์ดควบคุมหลักสำหรับการสื่อสารและการใช้งานปกติ
โดยมีอินเทอร์เฟซ 8 I2C สำหรับขยายหนึ่งตัว และมีสวิตช์ถ่ายโอนแบบสองทิศทางที่สามารถควบคุมได้โดยรถบัส I2C การถ่ายโอนที่อยู่เดียวกัน 8 ที่อยู่สามารถเชื่อมต่อกับพอร์ต I2C เดียวกันซึ่งหมายความว่าหลังจากถ่ายโอน 1 ตัวแล้วจะสามารถเชื่อมต่อที่อยู่ที่เหมือนกันได้ 8 ตัว อุปกรณ์ยังอยู่ในการใช้งานปกติ ที่อยู่เริ่มต้นของตัวขยายนี้คือ 0x70 สามารถเปลี่ยนที่อยู่ได้และสามารถตั้งค่าได้ภายใน 0x70~0x77 ตามความต้องการของคุณ ในทางทฤษฎีแล้ว ตัวขยายสัญญาณ 8 ตัวสามารถเรียงลำดับในที่อยู่ 0x70~0x77 และตัวขยายแต่ละตัวสามารถเชื่อมต่ออุปกรณ์ได้ 8 เครื่องที่มีที่อยู่เดียวกัน ใช้พอร์ต I2C เดียวกันและเชื่อมต่ออุปกรณ์ 64 เครื่องที่อยู่เดียวกันและใช้งานได้ตามปกติ ทรงพลังมาก!
เข้ากันได้กับบัส IIC และบัสการจัดการระบบ (SMBus) อินพุตรีเซ็ตต่ำที่ใช้งานอยู่รองรับการแทรกร้อนกระแสไฟสแตนด์บายต่ำไม่มีความผิดพลาดระหว่างการเปิดเครื่องรองรับแรงดันไฟฟ้าระหว่างระดับรถบัส 1.8V, 2.5V, 3.3V และ 5V เปลี่ยนเกียร์ครับ
สามารถเลือกช่องทาง SCn / SDn ได้ตามเนื้อหาของตัวควบคุมที่ตั้งโปรแกรมไว้ขึ้นอยู่กับเนื้อหาของตัวลงทะเบียนที่ตั้งโปรแกรมได้ช่องทาง SCn / SDn หรือการรวมกันของช่องทางใดช่องหนึ่ง เมื่อหมดเวลาหรือการทำงานที่ไม่เหมาะสมอื่น ๆ เกิดขึ้นอาจารย์ระบบสามารถรีเซ็ต TCA9548A ได้โดยการยืนยันอินพุต / RESET ต่ำ ในทำนองเดียวกันการรีเซ็ตแบบเปิดเครื่องจะตรวจจับทุกช่องสัญญาณและเริ่มต้นเครื่องสถานะ I2C / SMBus นอกจากนี้ยังสามารถรีเซ็ตและริเริ่มการริเริ่มได้โดยการยืนยัน / รีเซ็ตและไม่จำเป็นต้องปิดส่วนนั้น สวิตช์มีประตูเปิดเพื่อให้สามารถใช้พิน VCC เพื่อ จำกัด แรงดันไฟฟ้าสูงสุดผ่าน TCA9548A การ จำกัด แรงดันไฟฟ้าสูงสูงสุดช่วยให้สามารถใช้แรงดันไฟฟ้าของรถบัสที่แตกต่างกันในการจับคู่แต่ละช่องเพื่อให้ส่วนประกอบ 1.8V, 2.5V หรือ 3.3V สามารถสื่อสารกับส่วนประกอบ 5V ได้โดยไม่มีการป้องกันเพิ่มเติมสำหรับแต่ละช่องตัวต้านทานดึงภายนอก อุปกรณ์นี้สามารถดึงแรงดันไฟฟ้าของรถโดยสารขึ้นไปตามระดับแรงดันไฟฟ้าที่ต้องการ หมุด I / O ทั้งหมดทนแรงดันไฟฟ้าได้ 5V
