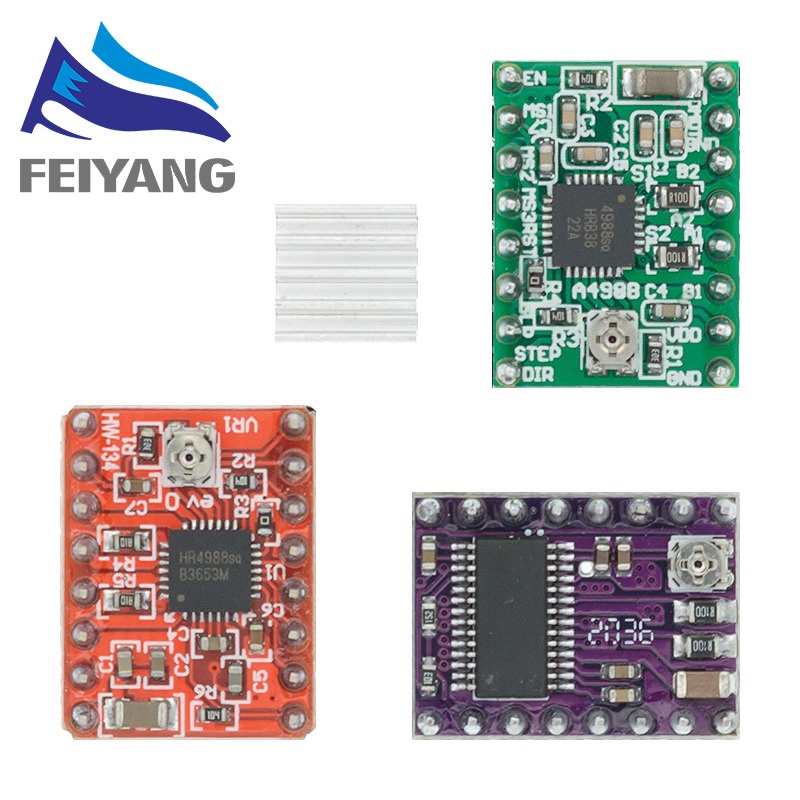

สเต็ปมอเตอร์ไดรเวอร์ A4988 DRV8825 พร้อมฮีทซิงค์ สําหรับเครื่องพิมพ์ 3D SKR V1.3 1.4 GTR V1.0 RAMPS 1.4 1.6 MKS GEN V1.4

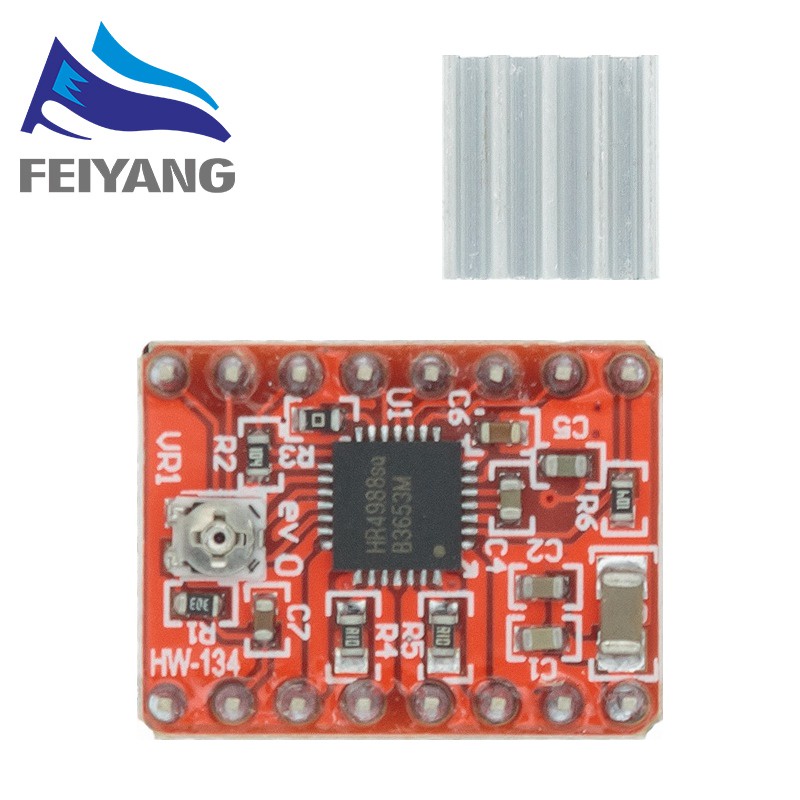

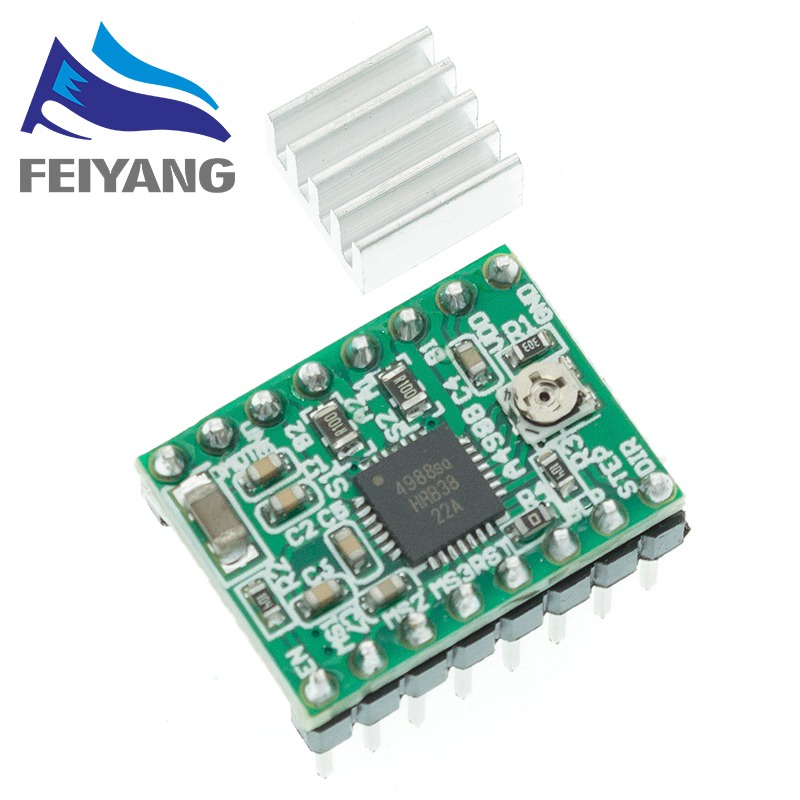

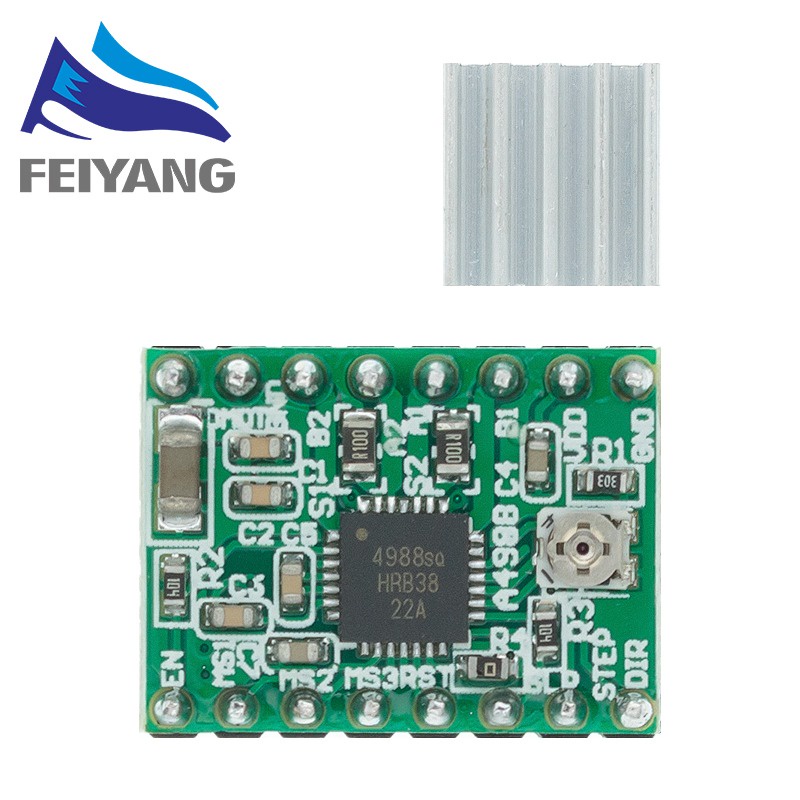

ประมาณ A4988
บทนำ:
ผลิตภัณฑ์นี้เป็นบอร์ดฝ่าวงล้อมสำหรับไดรเวอร์ A4988 DMOS Microstepping พร้อมตัวแปลและการป้องกันกระแสเกิน โปรดอ่านเอกสารข้อมูล A4988 อย่างละเอียดก่อนใช้ผลิตภัณฑ์นี้ ตัวขับมอเตอร์สเต็ปเปอร์นี้ช่วยให้คุณใช้งานมอเตอร์สเต็ปเปอร์สองขั้วแบบเต็มครึ่งไตรมาสที่แปดและสิบหกพร้อมความสามารถในการขับเคลื่อนเอาต์พุตสูงสุด 35 V และ 2 A

นักแปลเป็นกุญแจสำคัญในการใช้งาน A4988 อย่างง่ายดาย เพียงใส่ชีพจรหนึ่งตัวลงในอินพุตขั้นตอนจะขับเคลื่อนมอเตอร์หนึ่งขั้น ไม่มีตารางลำดับเฟส, สายควบคุมความถี่สูง, หรืออินเทอร์เฟซที่ซับซ้อนในการเขียนโปรแกรม. อินเทอร์เฟซ A4988 เป็นแบบที่เหมาะสำหรับการใช้งานที่ไมโครโปรเซสเซอร์ที่ซับซ้อนไม่สามารถใช้งานได้หรือถูกภาระหนักเกินไป.

คุณลักษณะ:
อินเทอร์เฟซการควบคุมขั้นตอนและทิศทางที่เรียบง่าย
ความละเอียดห้าขั้นตอนที่แตกต่างกัน: ขั้นตอนเต็มขั้นตอนครึ่งขั้นตอนขั้นตอนที่แปดและขั้นที่สิบหก
การควบคุมกระแสไฟฟ้าที่ปรับได้ช่วยให้คุณตั้งค่าเอาต์พุตกระแสสูงสุดด้วยโพเทนชิออมิเตอร์ซึ่งช่วยให้คุณใช้แรงดันไฟฟ้าเหนือระดับมอเตอร์สเต็ปเปอร์
แรงดันไฟฟ้าเพื่อให้ได้อัตราก้าวที่สูงขึ้น
อุปทานตรรกะที่รองรับ 3.3 และ 5 V
การควบคุมการสับอัจฉริยะที่เลือกโหมดการสลายตัวที่ถูกต้องโดยอัตโนมัติ (การสลายตัวเร็วหรือการสลายตัวช้า)
การปิดเครื่องด้วยความร้อนอุณหภูมิสูงเกินไปการล็อคแรงดันไฟฟ้าต่ำและการป้องกันกระแสไฟฟ้าครอสโอเวอร์
การป้องกันระยะสั้นต่อพื้นดินและโหลดสั้น

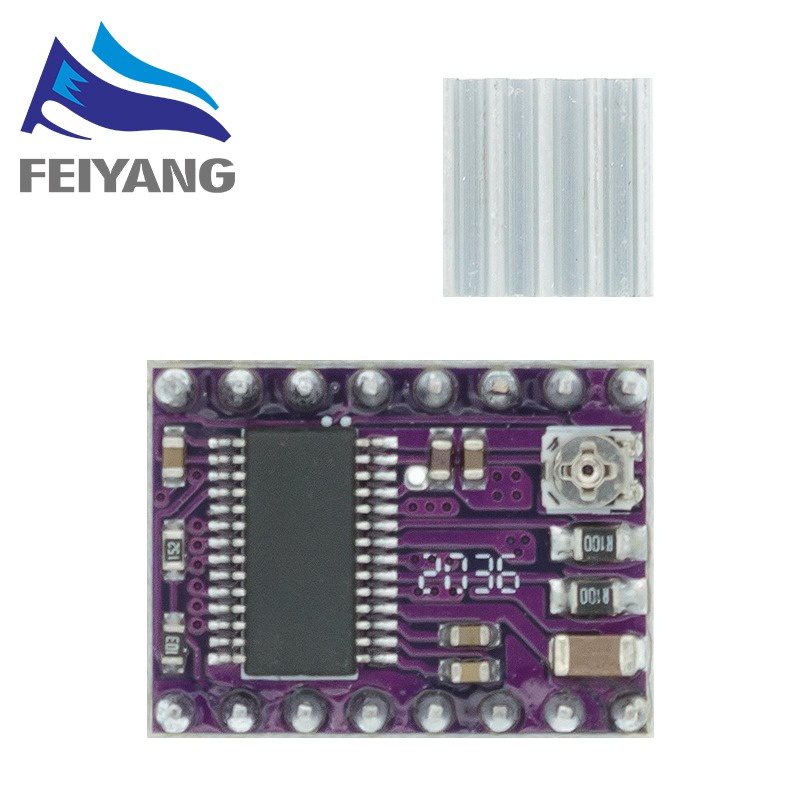

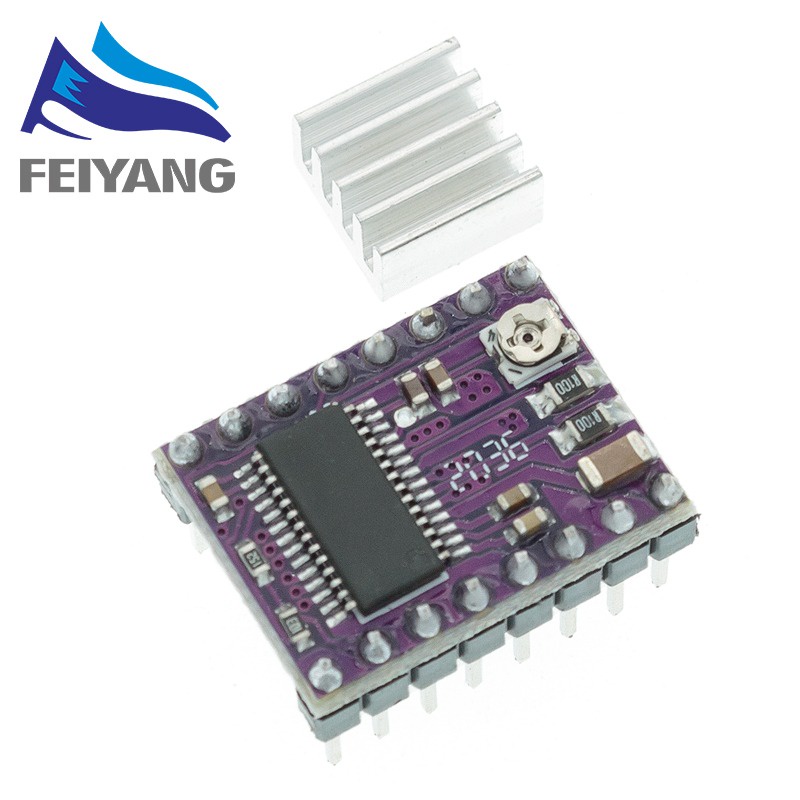

เกี่ยวกับ Drv8825
บทนำ:
ผู้ให้บริการขับขี่มอเตอร์สเต็ปเปอร์ DRV8825 เป็นบอร์ดฝ่าวงล้อมสำหรับไดรเวอร์มอเตอร์แบบสองขั้ว DRV8825 ของ TI
โมดูลนี้มีพินเอาต์และอินเทอร์เฟซที่เกือบจะเหมือนกับพาหะคนขับมอเตอร์สเต็ปเปอร์ A4988 ของเราดังนั้นจึงสามารถใช้แทนบอร์ดแบบดรอปอินประสิทธิภาพสูงสำหรับบอร์ดเหล่านั้นในการใช้งานหลายประเภท
Drv8825 มีการ จำกัด กระแสไฟฟ้าที่ปรับได้การป้องกันกระแสเกินและอุณหภูมิสูงเกินไปและความละเอียดไมโครสเต็ปหกความละเอียด (ลงเหลือ 1/32 ขั้นตอน) ทำงานตั้งแต่ 8.2-45 V และสามารถส่งมอบได้ถึงประมาณ 1.5 A ต่อเฟสโดยไม่มีแผ่นระบายความร้อนหรือการไหลของอากาศที่ถูกบังคับ (พิกัดได้ถึง 2.2 A ต่อขดลวดที่มีการระบายความร้อนเพิ่มเติมเพียงพอ)

คุณสมบัติ:
อินเทอร์เฟซการควบคุมขั้นตอนและทิศทางที่เรียบง่าย
ความละเอียดหกขั้นตอนที่แตกต่างกัน: ขั้นตอนเต็มขั้นตอนครึ่งขั้นตอน 1/4 ขั้นตอน 1/8 ขั้นตอน 1/16 ขั้นตอนและ 1/32 ขั้นตอน
สามารถเชื่อมต่อโดยตรงกับระบบ 3.3 V และ 5 V
การปิดเครื่องด้วยความร้อนอุณหภูมิเกินการปิดเครื่องกระแสเกินและตัวล็อคแรงดันไฟฟ้าต่ำ
การป้องกันระยะสั้นต่อพื้นดินและโหลดสั้น
Pcb ทองแดง 4 ชั้น 2 ออนซ์เพื่อการกระจายความร้อนที่ดีขึ้น
แผ่นพื้นสัมผัสบัดกรีด้านล่าง IC ไดรเวอร์ที่ด้านล่างของ PCB
ขนาดโมดูลพินเอาท์และอินเทอร์เฟซตรงกับผู้ให้บริการขับขี่มอเตอร์สเต็ปเปอร์ A4988 ของเราในทุกประการ (ดูด้านล่างของหน้านี้สำหรับข้อมูลเพิ่มเติม)
การควบคุมกระแสไฟฟ้าที่ปรับได้ช่วยให้คุณตั้งค่าเอาต์พุตกระแสสูงสุดด้วยโพเทนชิออมิเตอร์ซึ่งช่วยให้คุณใช้แรงดันไฟฟ้าเหนือแรงดันไฟฟ้าของมอเตอร์สเต็ปเปอร์เพื่อให้ได้อัตราก้าวที่สูงขึ้น
การควบคุมการสับอัจฉริยะ
