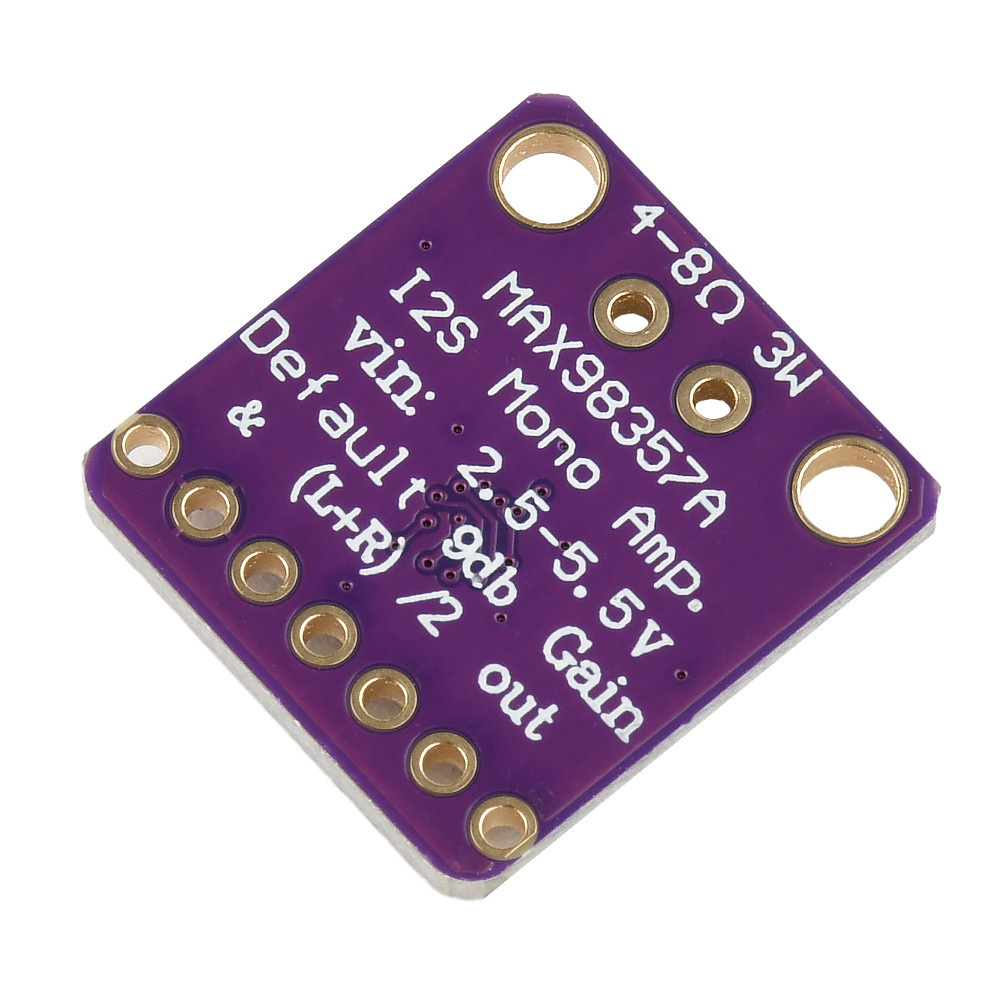

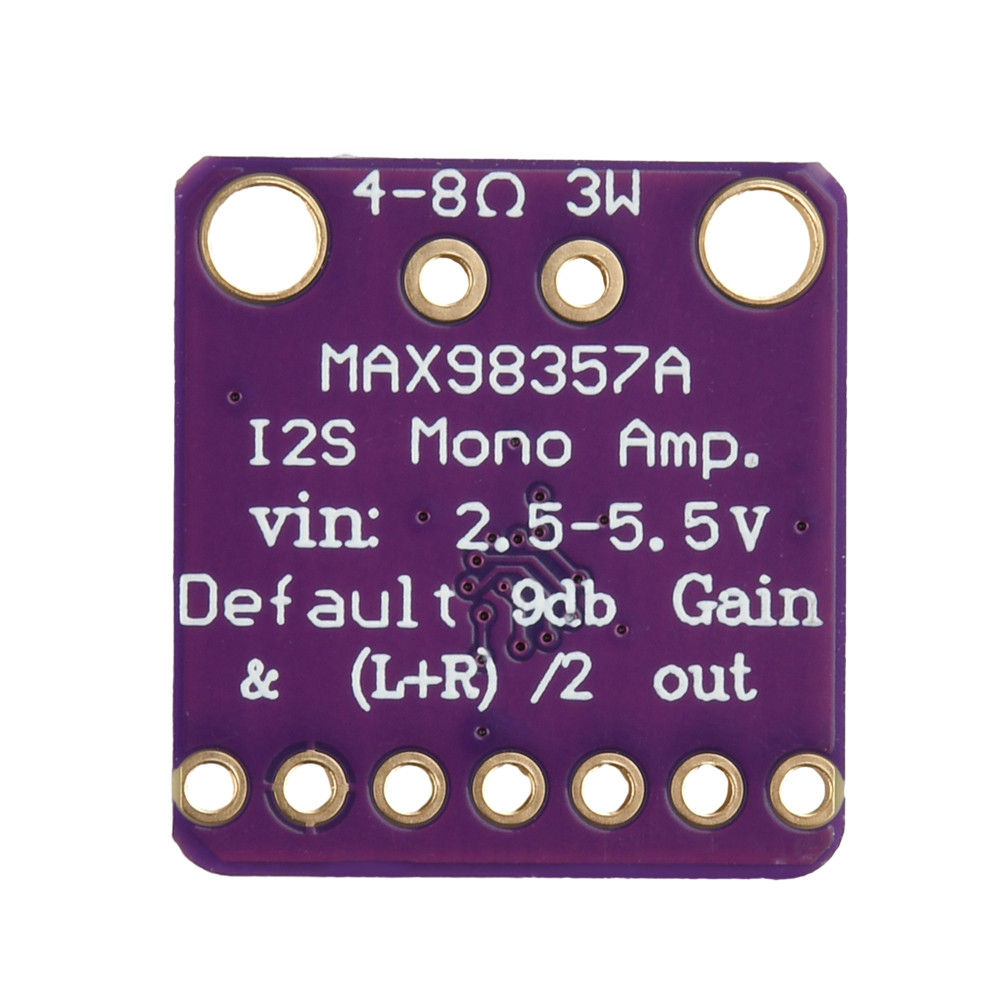

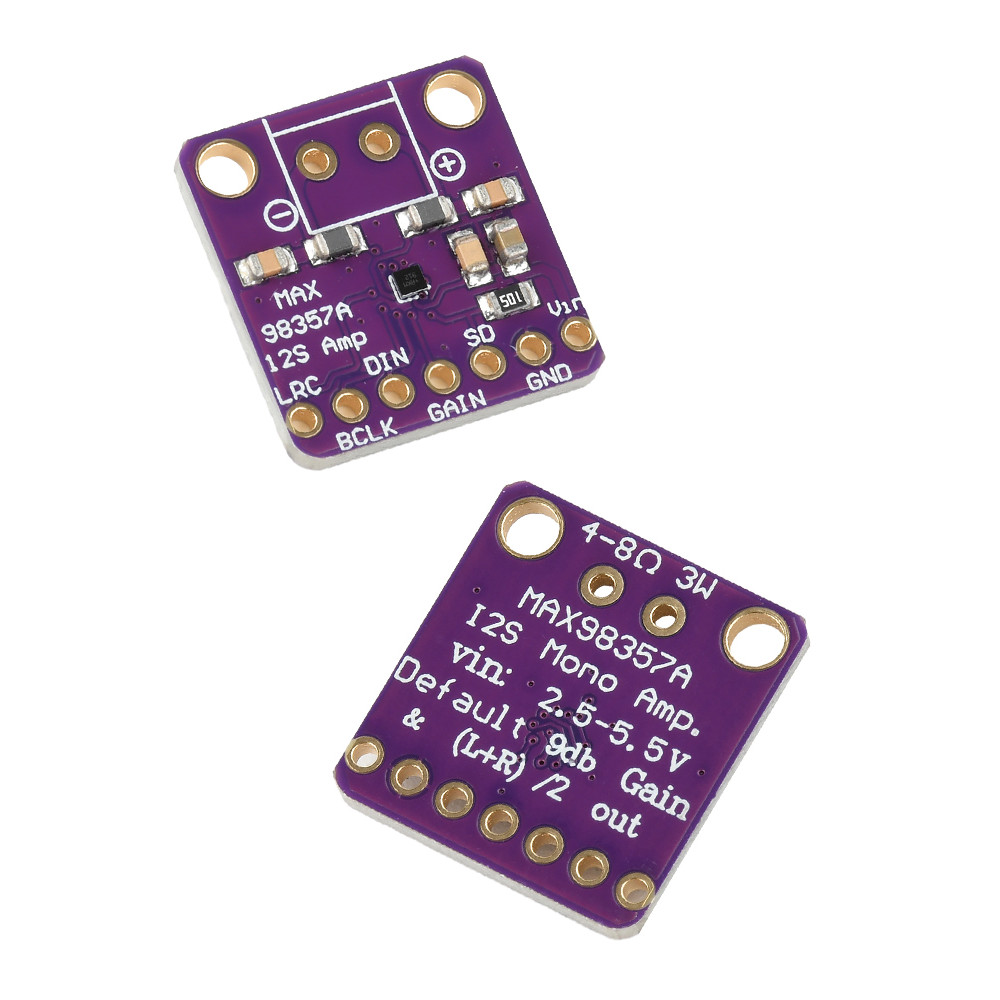

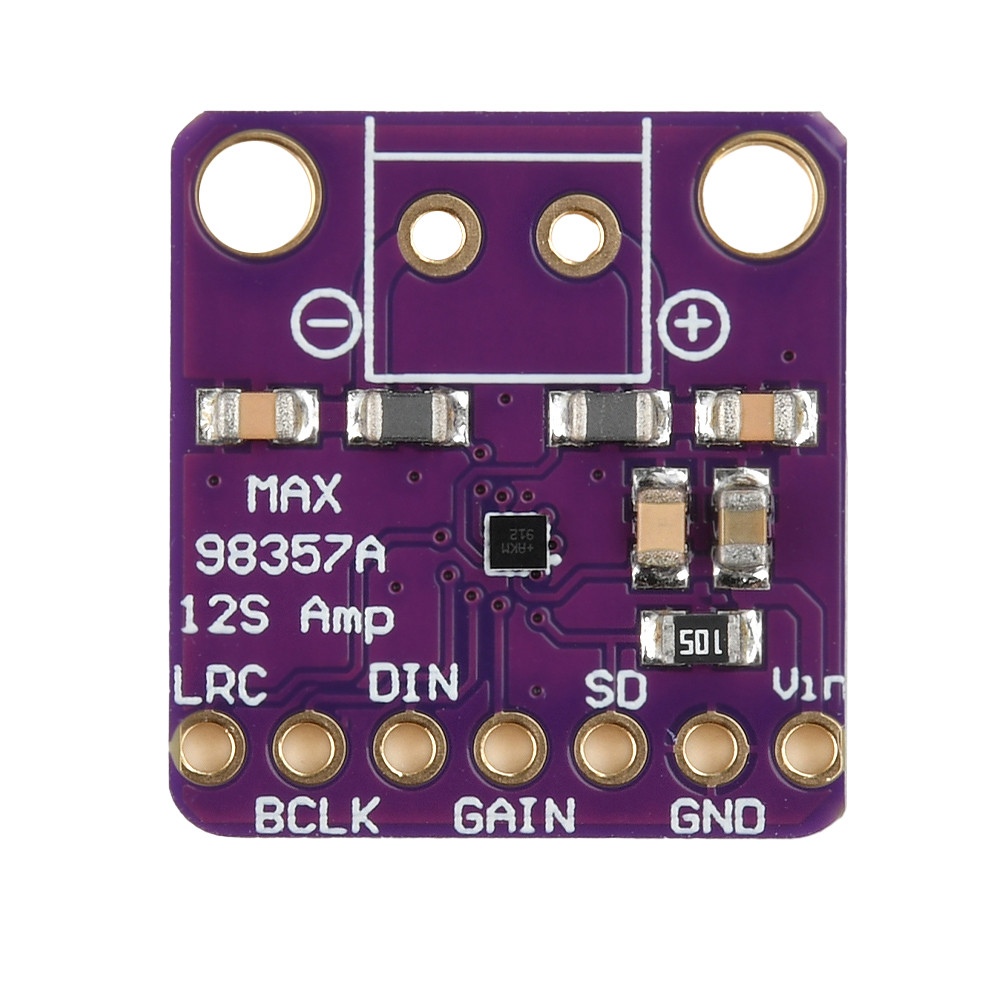

Diymore MAX98357 BGA I2S โมดูลเครื่องขยายเสียง/โมดูลเครื่องขยายเสียง Class D ไร้ตัวกรองรองรับ Raspberry Pi Esp32

คุณสมบัติ:
1.ผลิตจากวัสดุคุณภาพสูงทนทานและใช้งานได้จริง
2.เพื่อให้ได้คุณภาพเสียงที่ยอดเยี่ยมอุปกรณ์ใช้อินพุตดิจิตอลที่มีความต้านทานเสียงรบกวนสูงและความทนทานต่อความกระวนกระวายใจสูง (อย่างน้อย 8dB ดีกว่าโซลูชันทั่วไป)
3.ประสิทธิภาพการทำงานที่มั่นคงสามารถบรรลุคุณภาพเสียงแอมพลิฟายเออร์ Class AB 3.2W พร้อมประสิทธิภาพเครื่องขยายเสียง Class D
4.ผลิตภัณฑ์นี้ยังมีสัญญาณรบกวนแม่เหล็กไฟฟ้า (EMI) ที่ดีเยี่ยมทำให้สามารถใช้สายยาวเพื่อเชื่อมต่อลำโพงได้โดยไม่ต้องใช้ตัวกรองภายนอก
5.เอฟเฟกต์เสียงที่มีความเที่ยงตรงสูงที่ยอดเยี่ยมเหมาะสำหรับการใช้งานผลิตภัณฑ์ต่างๆ
พารามิเตอร์:
กำลังขับ: 01
2.2w ที่ 4 Ω, THD ที่ 10%
1.8w ที่ 8 Ω, THD ที่ 10%
อัตราการสุ่มตัวอย่าง I2S: 8Khz ~ 96Khz
ตัวเลือกการขยายเสียง D-class: 3dB / 6dB / 9dB / 12dB / 15dB
ไม่จำเป็นต้องใช้นาฬิกาต้นแบบ (MCLK)
Plug and Play: ด้วยแหล่งจ่ายไฟเดียวคุณสามารถกำหนดค่านาฬิกา 35 เรือนที่แตกต่างกันและรูปแบบเสียงดิจิตอล 128 รูปแบบโดยอัตโนมัติ
เหมาะสำหรับเครื่องมือเช่น Raspberry Pi, Arduino และ ESP32 พร้อมไมโครคอนโทรลเลอร์หรือระบบบอร์ดพัฒนาที่มีเอาต์พุตเสียง I2S

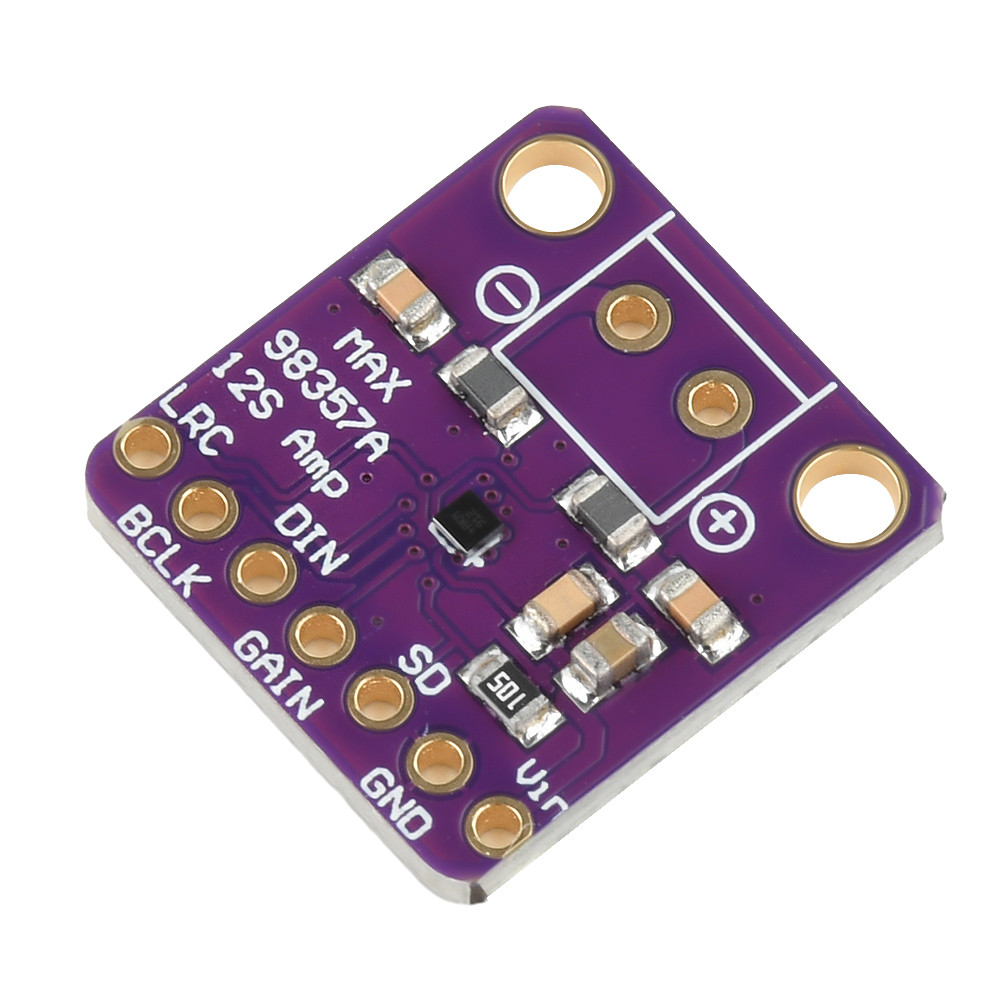

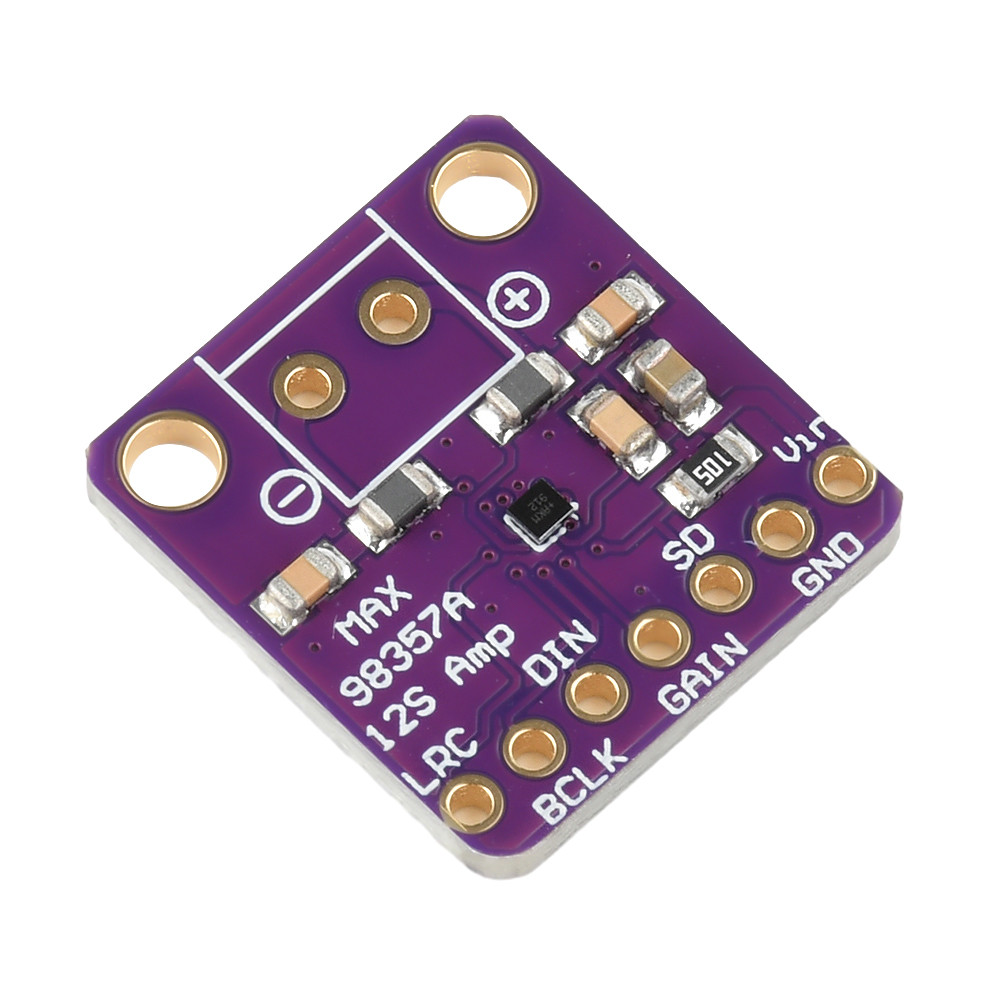

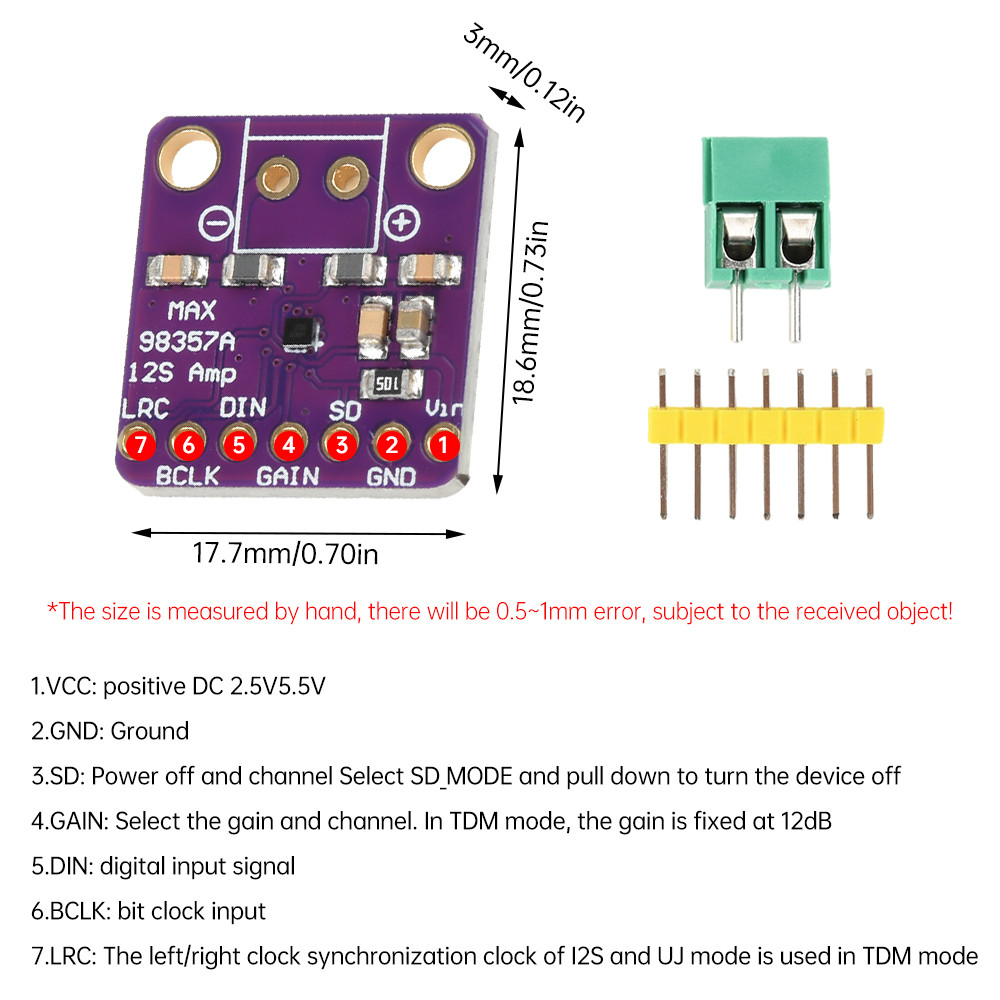

คำอธิบายพิน:
Vcc: ขั้วบวกของแหล่งจ่ายไฟ DC 2.5V ~ 5.5V
Gnd: ดิน
Sd: การปิดเครื่องและการเลือกช่อง Sd_ ดึงโหมดลงเพื่อวางอุปกรณ์ในสถานะปิด
กำไร: การเลือกกำไรและช่อง ในโหมด TDM กำไรจะคงที่ที่ 12dB
Din: สัญญาณอินพุตดิจิตอล: สัญญาณอินพุตดิจิตอล
Bclk: อินพุตนาฬิกาบิต
Lrc: นาฬิกาซ้าย / ขวาสำหรับโหมด 12S และ UJ นาฬิกาซิงโครนัสสำหรับโหมด TDM

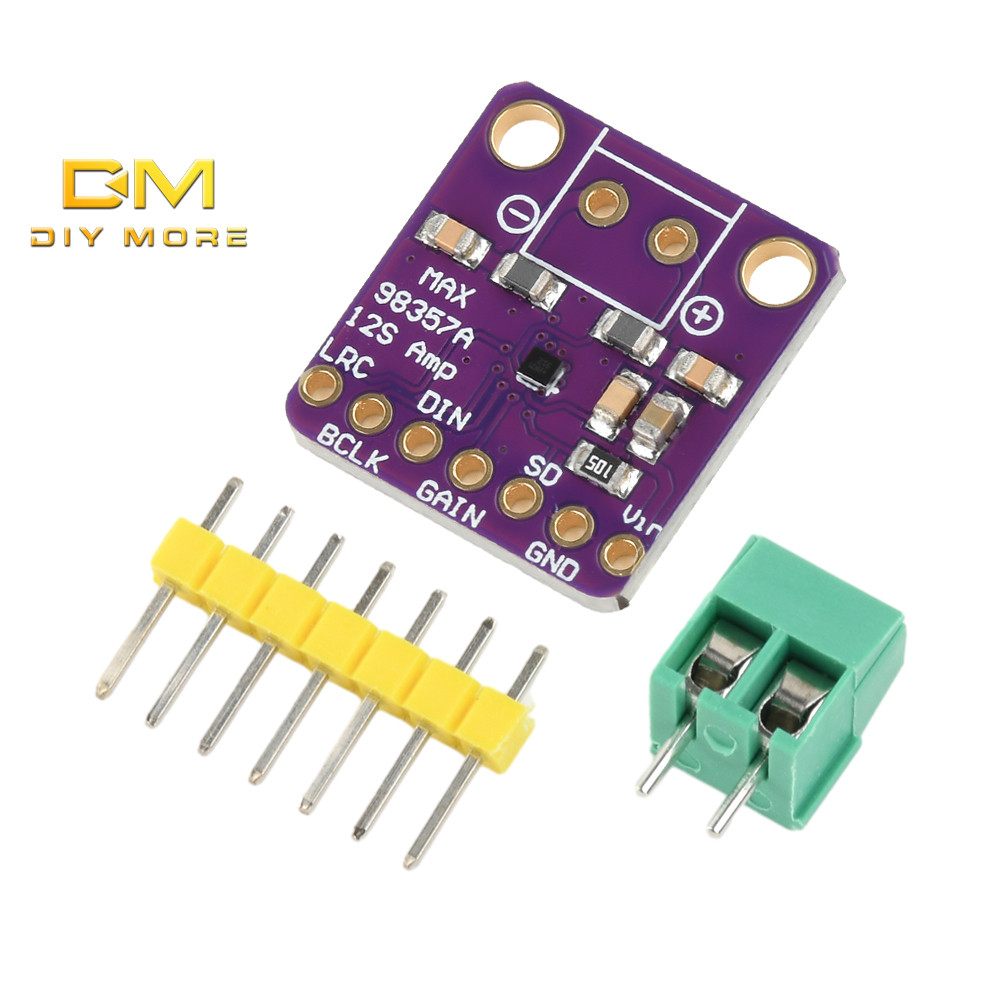

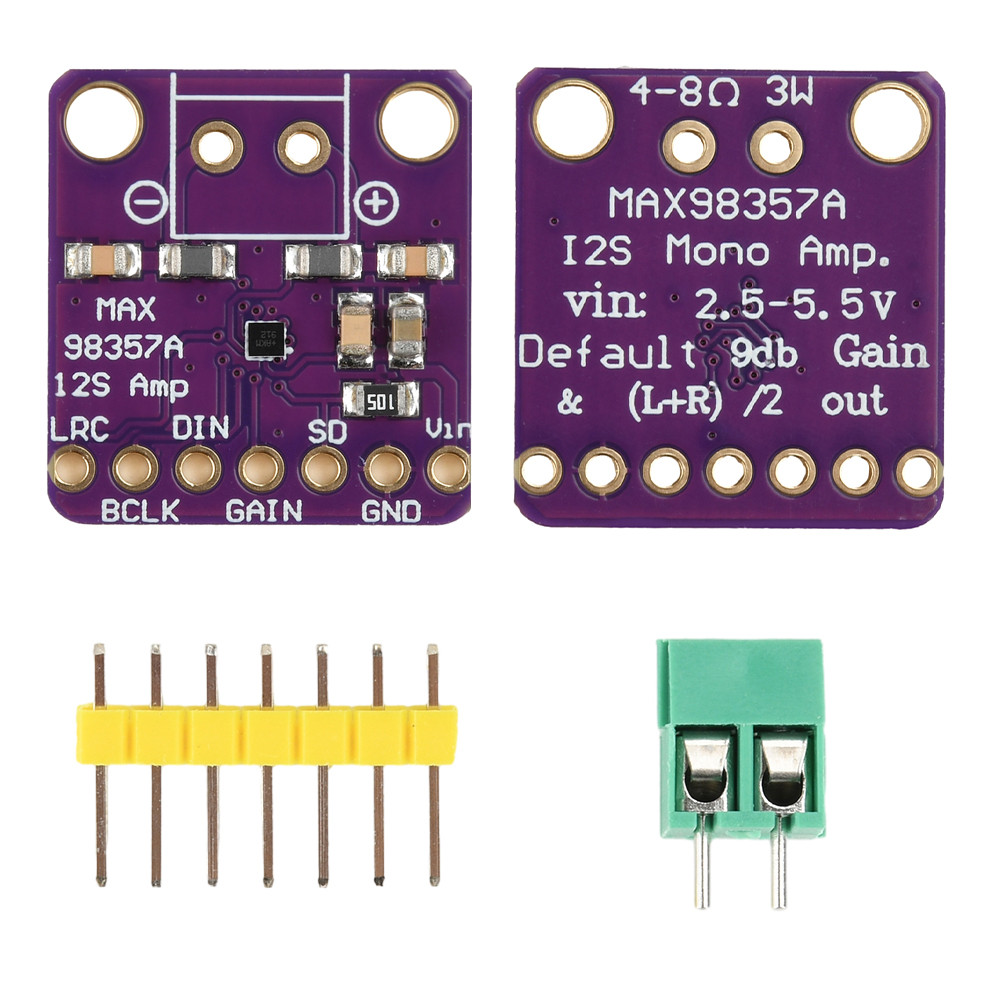

แพคเกจประกอบด้วย:
โมดูล * 1 + หมุดแถว * 1 + ขั้ว * 1
