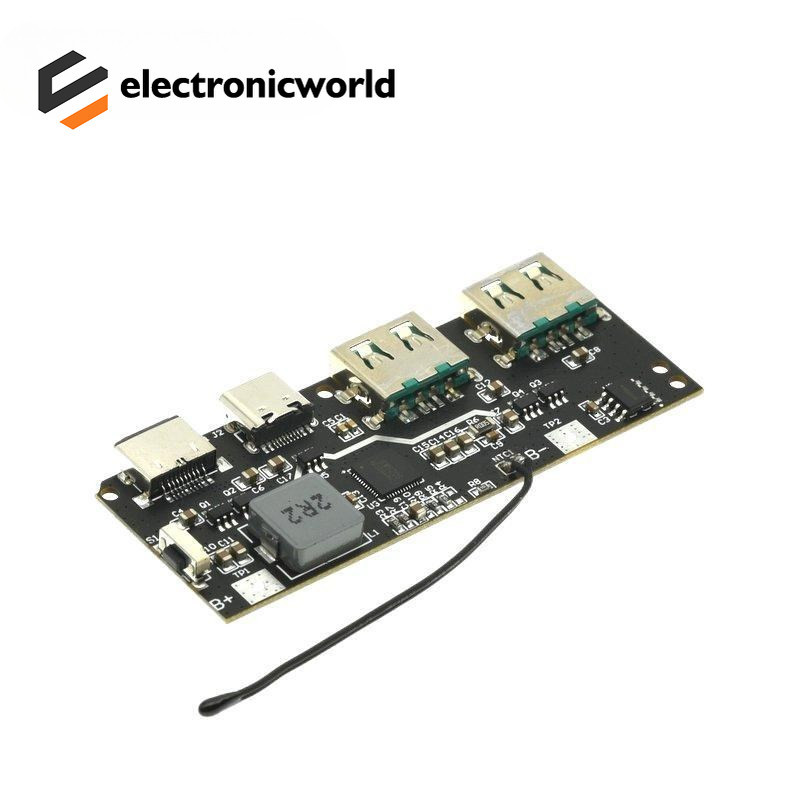

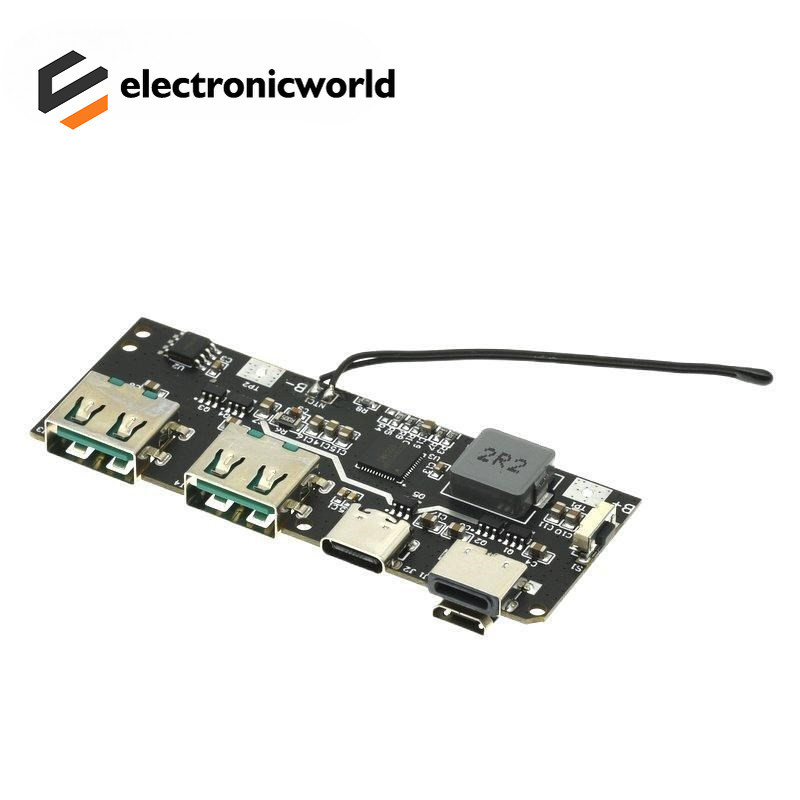

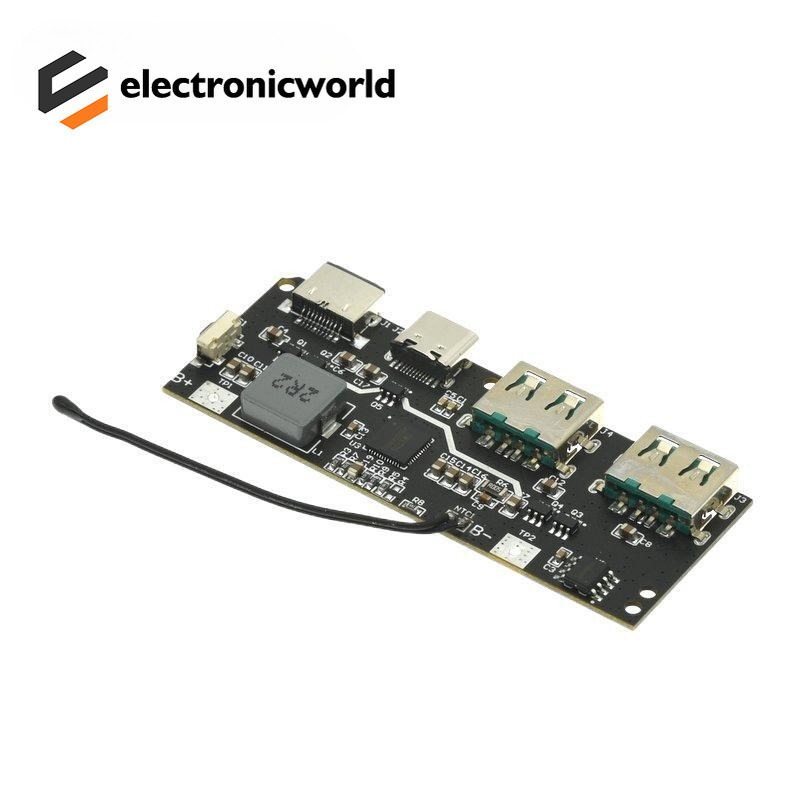

22.5w Quick Charging โมดูลมือถือ QC4.0 PD3.0 5 พอร์ต Dual USB Mobile Power Bank แผงวงจรป้องกัน Diy เมนบอร์ด

พารามิเตอร์ผลิตภัณฑ์:กระบวนการชาร์จแบ่งออกเป็นสามกระบวนการต่อไปนี้: โหมดหยด, โหมดกระแสคงที่, โหมดแรงดันไฟฟ้าคงที่ เมื่อแรงดันแบตเตอรี่ต่ำกว่า 3V โมดูลการชาร์จจะอยู่ในโหมดหยดน้ำและกระแสไฟในการชาร์จคือ 300mA เมื่อแรงดันแบตเตอรี่มากกว่า 3V โมดูลการชาร์จจะเข้าสู่โหมดกระแสคงที่และชาร์จด้วยความเร็วเต็มตามกระแสไฟเป้าหมายที่ตั้งไว้โดยมีกำลังไฟประมาณ 21W เมื่อแรงดันแบตเตอรี่เพิ่มขึ้นสู่แรงดันไฟฟ้าที่ชาร์จเป้าหมาย (เช่น 4.2V) โมดูลการชาร์จจะเข้าสู่โหมดแรงดันไฟฟ้าคงที่และกระแสไฟฟ้าจะค่อยๆลดลงในขณะที่แรงดันไฟฟ้าของขั้วของแบตเตอรี่ยังคงไม่เปลี่ยนแปลง การชาร์จสิ้นสุดลงเมื่อกระแสไฟชาร์จลดลงสู่กระแสไฟตัดการชาร์จการชาร์จไฟจะสิ้นสุดลง หากแรงดันแบตเตอรี่ลดลงต่ำกว่าเป้าหมายแบตเตอรี่จะเริ่มชาร์จอีกครั้งหากแรงดันแบตเตอรี่ลดลงเหลือ 0.1V ต่ำกว่าการชาร์จเป้าหมายแบตเตอรี่จะเริ่มชาร์จโดยอัตโนมัติ แรงดันไฟฟ้าเกิน 4.2V เป็นเรื่องปกติและจะไม่ทำให้แบตเตอรี่เสียหาย (หมายเหตุ: หากแรงดันไฟฟ้าเกิน 4.2V เป็นเรื่องปกติและจะไม่ทำให้แบตเตอรี่เสียหาย หลอดไฟยังคงกะพริบซึ่งหมายความว่ายังไม่เต็ม การชาร์จแบบเต็มไม่ได้เป็นเพียงการดูแรงดันไฟฟ้าที่ชาร์จเท่านั้น)
เมนบอร์ดมีพอร์ต USB ทั้งหมด 5 พอร์ตตามลำดับตามประเภท A1 + A2 + Type Micro - B + C + 20 Type รวมถึง Type A1 และ Type - A2 รองรับ QC3.0 / QC2.0 AFCเอาต์พุตการชาร์จอย่างรวดเร็วของ FCP / SCP / PE2.0 / PE1.1 / SFCP / VOOC;
ประเภท C รองรับ PPS / PD3.0 PD2.0 / QC4 + / QC3.0 / QC2.0 AFC / FCP / SCP / PE2.0 / PE1.1 SFCP quick charge output รองรับ PD3.0 PD2.0 /
ข้อควรระวัง: หมายเหตุ:
1: สายแบตเตอรี่ภายนอกของเมนบอร์ดจำเป็นต้องสามารถส่งกระแส 10A ได้อย่างน้อยก็มีลวดทองแดงมากกว่า 1 ตารางเส้นธรรมดาเพื่อใช้ 1.5 ตาราง แล้วก็ไม่หนาเกินไปด้วยค่ะ แต่ไม่น่าจะบางเกินไป บางเกินไปอาจเป็นอันตรายด้านความปลอดภัย (เนื่องจากมีกระแสไฟฟ้าจำนวนมากที่ปลายแบตเตอรี่)
เมนบอร์ดมาพร้อมกับชิปป้องกันไม่สามารถเพิ่มแบตเตอรี่ลงในแผงป้องกันได้หากมีโปรดถอดบอร์ดป้องกันออกโดยตรงเมนบอร์ดของเราที่เชื่อมต่อกับแบตเตอรี่ เนื่องจากเป็นของตัวเองจึงไม่สามารถใช้กระแสไฟมากเกินไปจึงป้องกันกำลังขับได้)
การใช้มาเธอร์บอร์ดคลิปจระเข้ทดสอบการใช้พันธมิตรขนาดเล็กโปรดอย่าชาร์จโทรศัพท์มือถืออย่าถามว่าทำไมในระยะสั้นไม่สามารถใช้งานได้ด้วยวิธีนี้ จำเป็นต้องชาร์จโทรศัพท์มือถือต้องเชื่อม (ผู้ซื้อจำนวนมากไม่เชื่อฟังปัญหาบนเมนบอร์ดของฉันว่าเมนบอร์ดไม่สามารถชาร์จเร็วเมนบอร์ดสามารถรีสตาร์ทพลังงานได้อย่างไร ฯลฯ ปัญหา ตามข้อกำหนดของการดำเนินการอย่าถูกต้องตามกฎหมายในตนเอง)
4: 4.2V 18650 / แบตเตอรี่ลิเธียมโพลิเมอร์ / ภายในสามารถใช้กับแบตเตอรี่สามารถใช้หน่วยเดียวขนาดใหญ่ได้หลายขนาน 18650 ไม่สามารถใช้แบตเตอรี่ลิเธียมเหล็กแบตเตอรี่แห้งแบบใช้แล้วทิ้งนิกเกิลไฮดรายด์แบตเตอรี่ตะกั่วกรดแบตเตอรี่นิกเกิลแคดเมียม ฯลฯ ไม่สามารถเชื่อมต่อแบตเตอรี่ในซีรีส์ได้ ในครั้งแรกจะไม่อนุญาตให้รอโปรดปล่อยไฟจากนั้นจึงเต็มการชาร์จครั้งแรกสามารถชาร์จต่อไปได้นานกว่า 5 ชั่วโมงเมื่อไฟทั้งสี่ดวงเต็ม การเปิดใช้งานจะไม่ชาร์จแบตเตอรี่ไม่จำเป็นต้องกังวล
เมนบอร์ดต้องมีความจุแบตเตอรี่ที่ตั้งไว้ล่วงหน้าดังนั้นเกี่ยวกับความจุของแบตเตอรี่ที่ต้องสังเกตหรือการบริการลูกค้ามิฉะนั้นให้ใช้เปลือกของเมนบอร์ดตัวเดียว 30000mAh เริ่มต้นโดยไม่มีเปลือก เมนบอร์ดตัวเดียวเริ่มต้น 20000mAh หรือต่อมาแทนที่ความต้านทานด้วยตัวเอง
การถ่ายภาพ: รองรับการชาร์จแฟลช OPPO รองรับ Huawei Super Fast โปรโตคอลที่แตกต่างกันมีกำลังไฟที่แตกต่างกันรู้ดีก่อนถ่ายภาพ แผนนี้มีมานานและรองรับทุกอย่างยกเว้นโทรศัพท์บางรุ่นที่ไม่รองรับการชาร์จเร็ว ไม่รองรับโทรศัพท์มือถือเนื่องจากข้อตกลงของโทรศัพท์มือถือไม่เปิดดังนั้นบุคคลที่สามจึงไม่สามารถใช้งานได้ หากคุณต้องการใช้คุณสามารถไปที่เว็บไซต์อย่างเป็นทางการของโทรศัพท์มือถือเพื่อซื้อเท่านั้น)
7: เมนบอร์ดร้านนี้ 22.5W เป็นรูปแบบเดียวกันข้อตกลงเหมือนกันครอบคลุมรูปร่างพื้นฐานไม่เหมือนกันซึ่งในการถ่ายภาพซึ่งเปลือกจะมีแผนที่ด้านหลังรายละเอียดเลขที่ เปลือกเป็นเพียงเมนบอร์ดในการจัดส่งเท่านั้น D3, D4, D5 และ D6 เป็นไฟ LED Led1 เป็นไฟแสดงสถานะการชาร์จเร็ว
