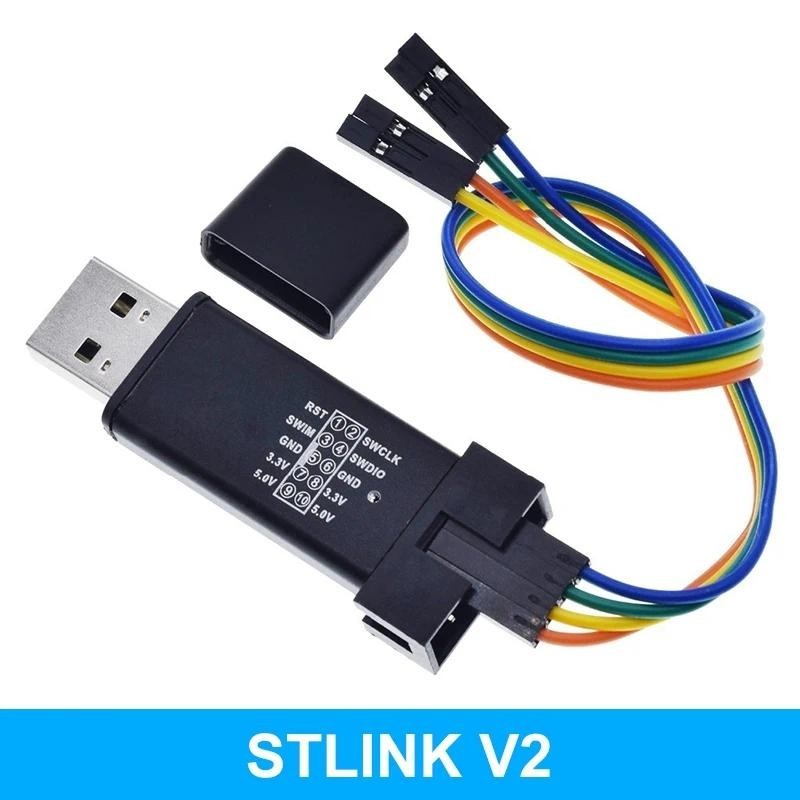

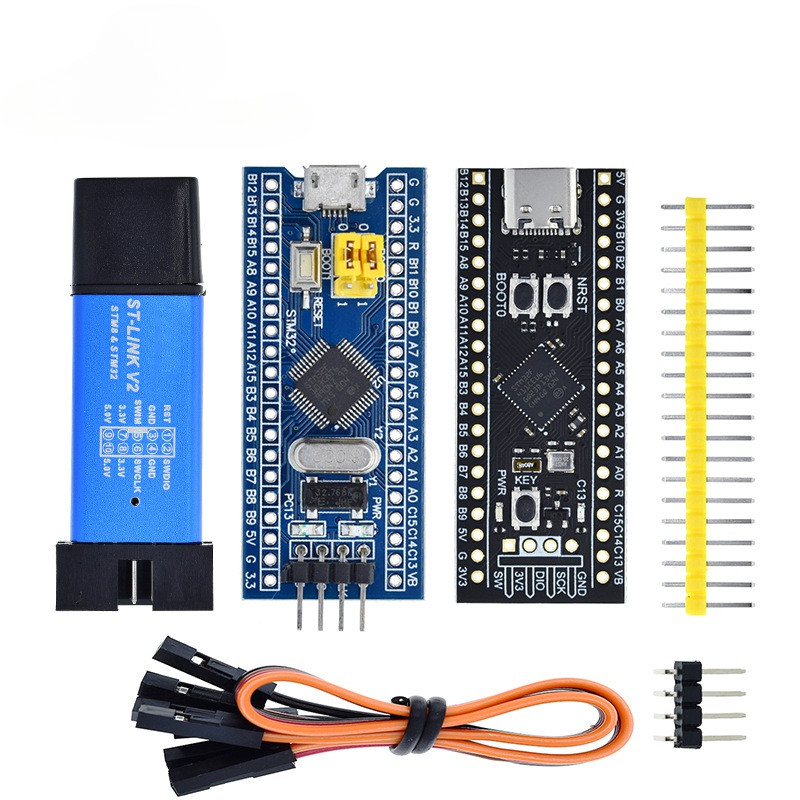

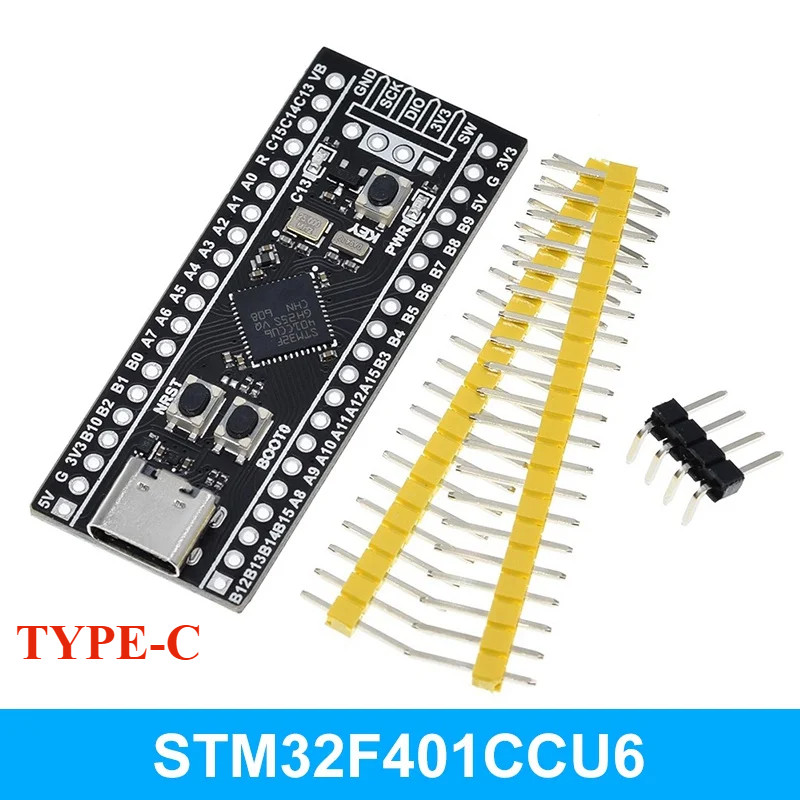

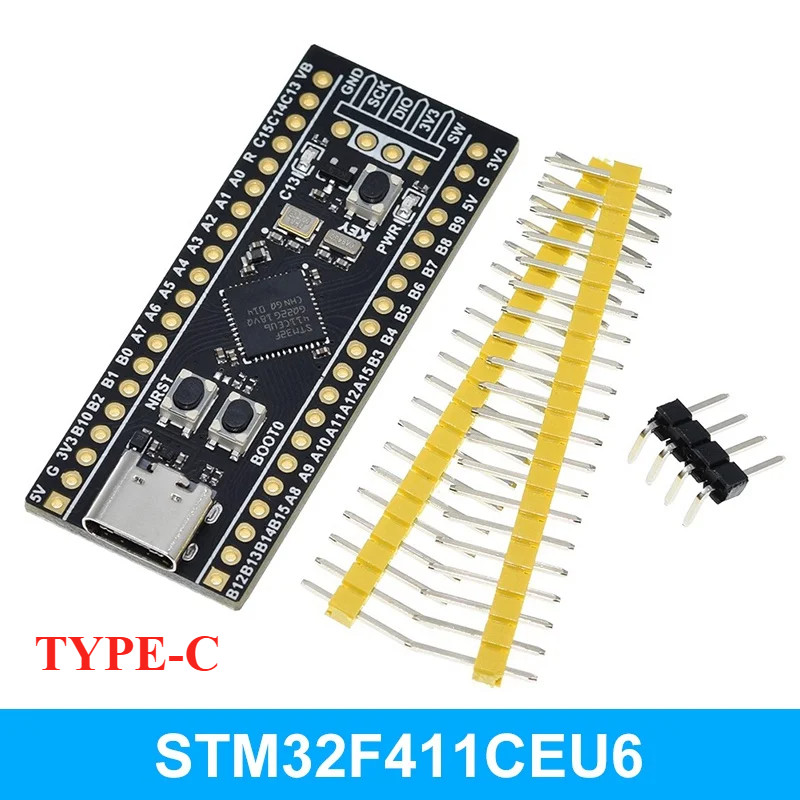

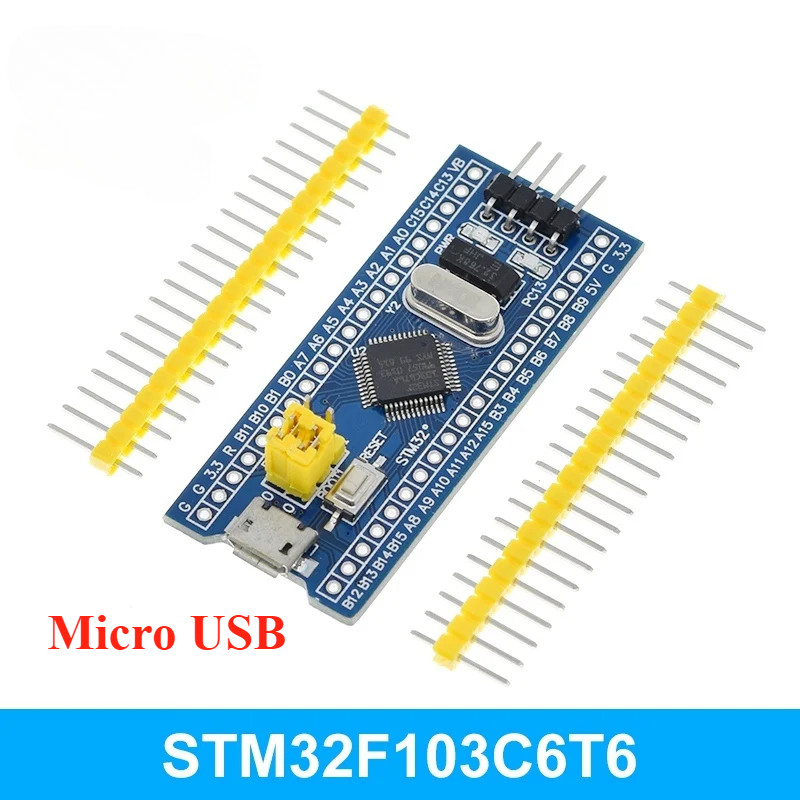

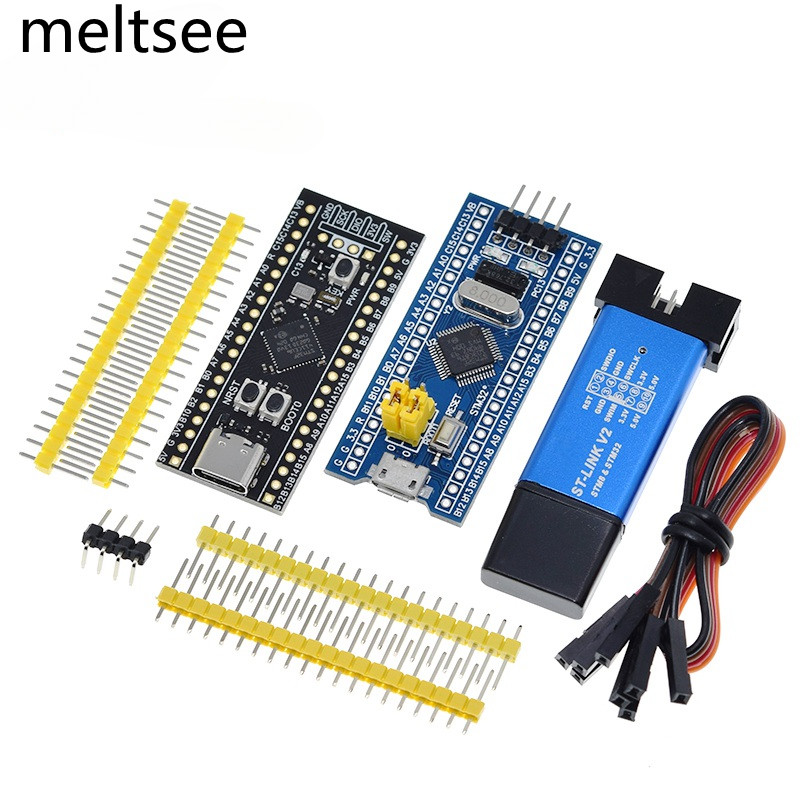

Stm32f103c8t6 STM32F103C6T6 STM32F401CCU6 STM32F411CEU6 ARM STM32 ระบบขั้นต่ํา Development Board STM32F411 + ST-LINK V2 ดาวน์โหลดโปรแกรมเมอร์

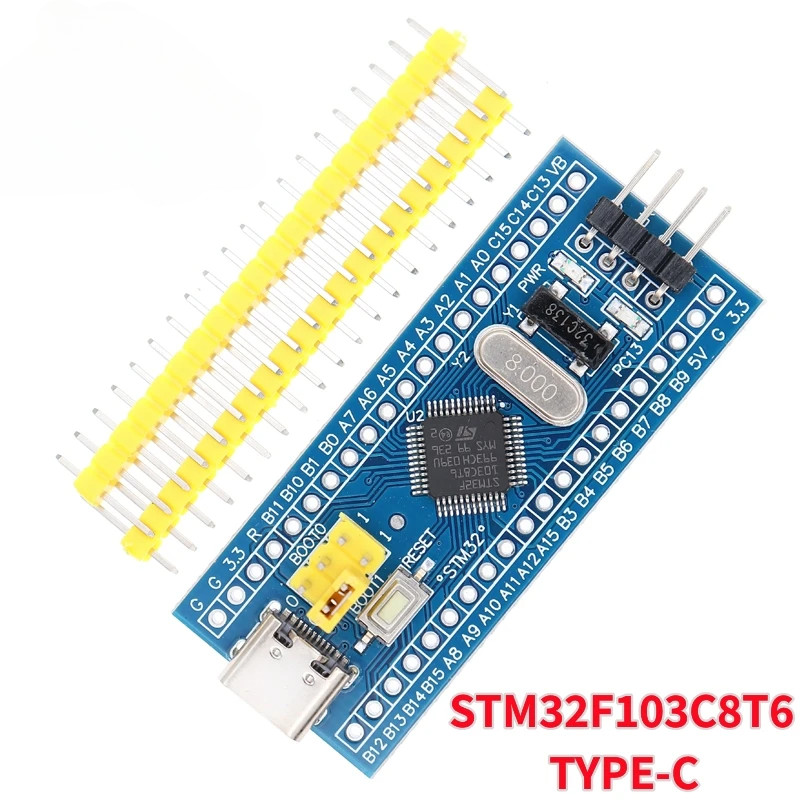

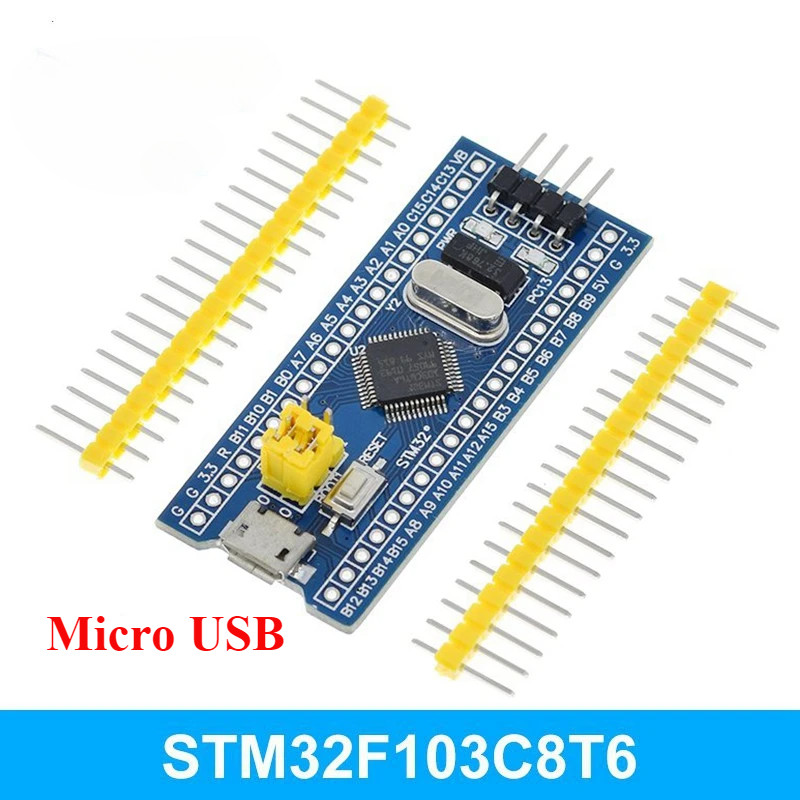

นี่คือชิปหลักที่ใช้สำหรับบอร์ดแกน ST32F103C8T6 ARM คุณสมบัติมีดังนี้:

1, บอร์ดที่ใช้วงจร MCU พื้นฐานที่สุด, วงจรคริสตัล 8M และ 32768, วงจรจ่ายไฟ USB
บอร์ดหลักแบ่งออกเป็นสองแถวนำไปสู่พอร์ต I / O ทั้งหมด
ด้วยอินเทอร์เฟซการดาวน์โหลดดีบักจำลอง SWD ความเร็วในการแก้จุดบกพร่องที่ง่ายและสะดวก
การใช้อินเทอร์เฟซ Mirco USB คุณสามารถสื่อสาร USB และแหล่งจ่ายไฟอินเทอร์เฟซ USB เข้ากันได้กับอินเทอร์เฟซที่ชาร์จโทรศัพท์มือถือ Andrews ธรรมดา
แบรนด์ Epson คริสตัล RTC 6, RTC crystal Epson เริ่มต้นง่ายมีเสถียรภาพมากขึ้น
หมุดไม่ได้เป็นตัวเชื่อม, ผู้ใช้ตามสถานการณ์การประยุกต์ใช้ของพวกเขาเองเพื่อเลือกทิศทางการเชื่อมของตัวเอง 7, กับหมุดคู่, แต่หมุดไม่ได้เป็นค่าเริ่มต้นการเชื่อม, ผู้ใช้ตามสถานการณ์การประยุกต์ใช้ของพวกเขาเองเพื่อเลือกทิศทางการเชื่อมของตัวเอง. จำเป็นต้องใช้การเชื่อมโปรดบอกเจ้าของ
Keil สามารถใช้เพื่อรวบรวมคอมไพเลอร์ IAR สามารถดาวน์โหลดผ่าน J-Link หรือ USART1 ขั้นตอนขั้นตอนเป็นเจ้าของและแก้ไขปัญหาที่สามารถปรึกษาเจ้าของได้

รายละเอียดชิปชิป:
1, 32F103C8T6
ประเภทบรรจุภัณฑ์: LQFP;
จำนวนพิน: 48;
เคอร์เนล: Cortex-M3;
ความถี่ในการทำงาน: 72MHz;
ทรัพยากรการจัดเก็บ: แฟลช 64K Byte, 20KByte SRAM;
ทรัพยากรอินเทอร์เฟซ: 2x SPI, 3x USART, 2x I2C, 1x CAN, พอร์ต I / O 37x,
การแปลงอนาล็อกเป็นดิจิตอล: 2x ADC (12 บิต / 16 แชนแนล)
ตัวจับเวลาล่วงหน้า: ตัวจับเวลาทั่วไป 3 ตัวและตัวจับเวลาขั้นสูง 1 ตัว
การดาวน์โหลดดีบัก: รองรับอินเทอร์เฟซดีบัก JTAG / SWD เพื่อดาวน์โหลดรองรับ IAP
2, RT9193: ชิปควบคุม 3.3V, เอาต์พุตสูงสุด 300mA

คำอธิบายอินเทอร์เฟซ:
1, อินเทอร์เฟซ SWD: รองรับการจำลองดาวน์โหลดและแก้จุดบกพร่อง
2, อินเทอร์เฟซ Mirco USB: แหล่งจ่ายไฟและการสื่อสาร USB ไม่รองรับการดาวน์โหลด
หรือใช้ USART1 สำหรับการสื่อสาร.
อินเทอร์เฟซพิน MCU: นำไปสู่พินพอร์ต I / O ทั้งหมดและง่ายต่อการเชื่อมต่อกับอุปกรณ์ต่อพ่วง
อินเทอร์เฟซอินพุตและเอาต์พุต 5, 5V และ 3.3V: นิยมใช้ในแหล่งจ่ายไฟภายนอกหรือกับโมดูลอื่น ๆ สำหรับการบำบัดพื้นดินทั่วไป

คำอธิบายอุปกรณ์อื่น ๆ:
ไฟ LED (PWR): สถานะไฟสามารถตรวจสอบได้ว่าแหล่งจ่ายไฟมีเสถียรภาพหรือไม่
ไฟ LED ของผู้ใช้ (PC13): เพื่ออำนวยความสะดวกในการทดสอบเอาต์พุต I / O หรือระบุโปรแกรมที่ทำงาน
3, เริ่มการกระโดดเลือกโหมดการเขียนโปรแกรม: (1, หน่วยความจำแฟลชผู้ใช้ 2, SRAM 3, หน่วยความจำระบบ)
ปุ่มรีเซ็ต: ชิปรีเซ็ตสำหรับโปรแกรมผู้ใช้.
สามารถตั้งค่าความถี่เพื่อให้ระบบรับสัญญาณที่ 72MHz ได้ 5, 8M Crystal: สามารถตั้งค่าความถี่เพื่อให้ระบบรับสัญญาณนาฬิกาได้ที่ 72MHz
คริสตัล 6,32.768KHz: มีให้สำหรับ RTC ในตัวหรือสำหรับการสอบเทียบ
