รีเลย์ตั้งเวลารีเลย์ 5V 12V Delay Relay NE555 สําหรับรถยนต์

[คำอธิบายสั้น ๆ]

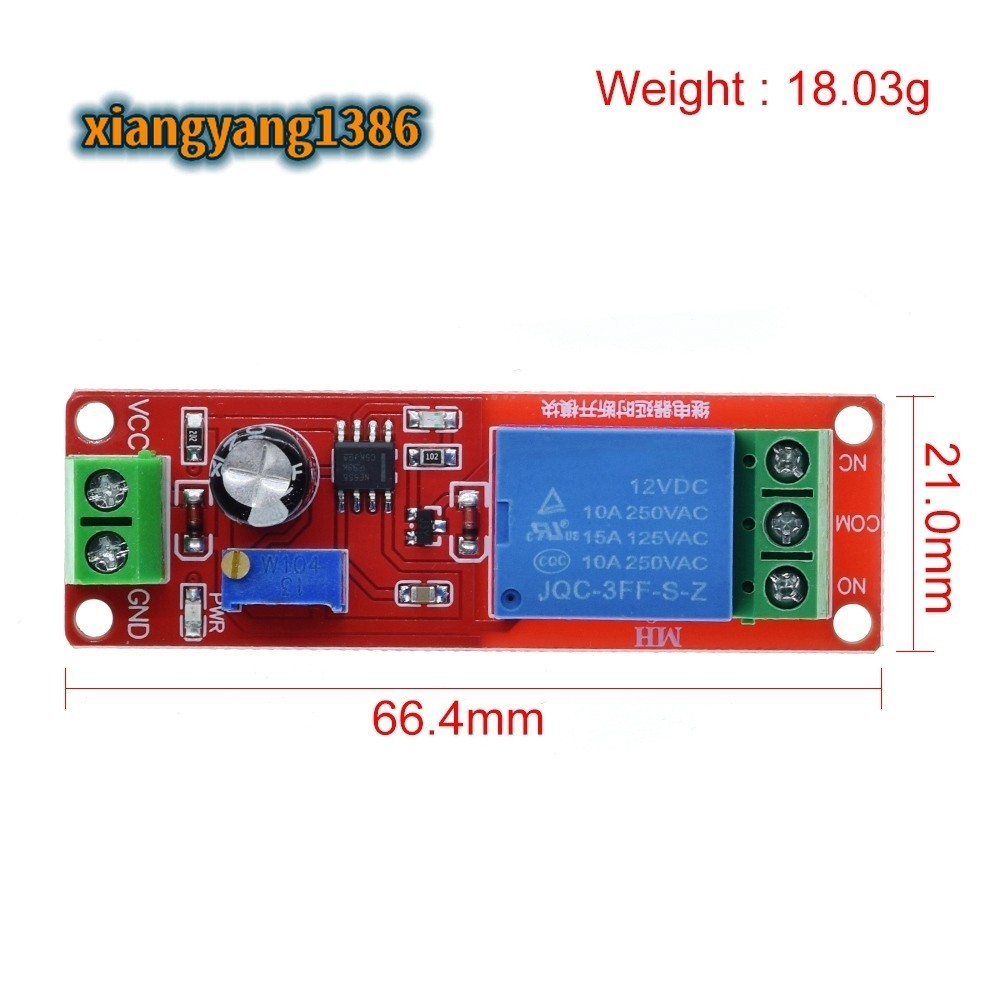

1, ขนาด: 6.8 ซม. * 2.1 ซม


2、 ชิปหลัก: NE555

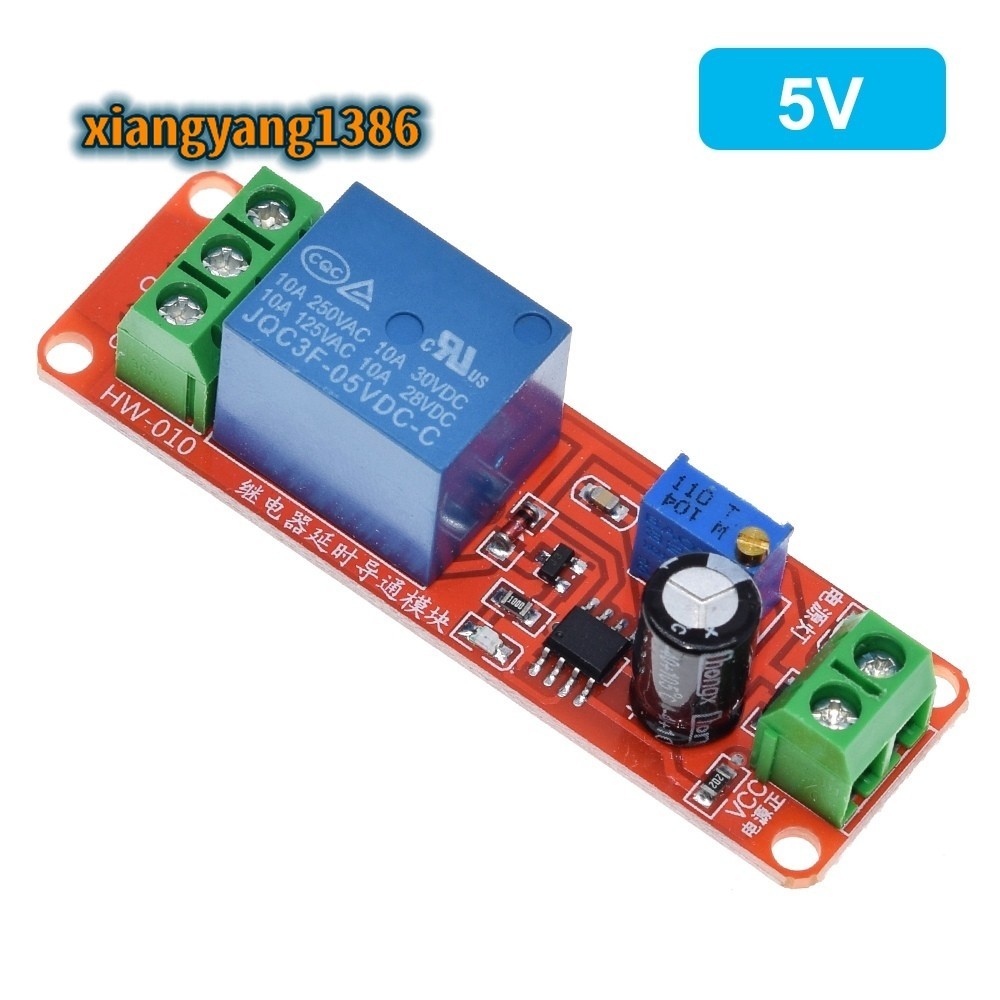

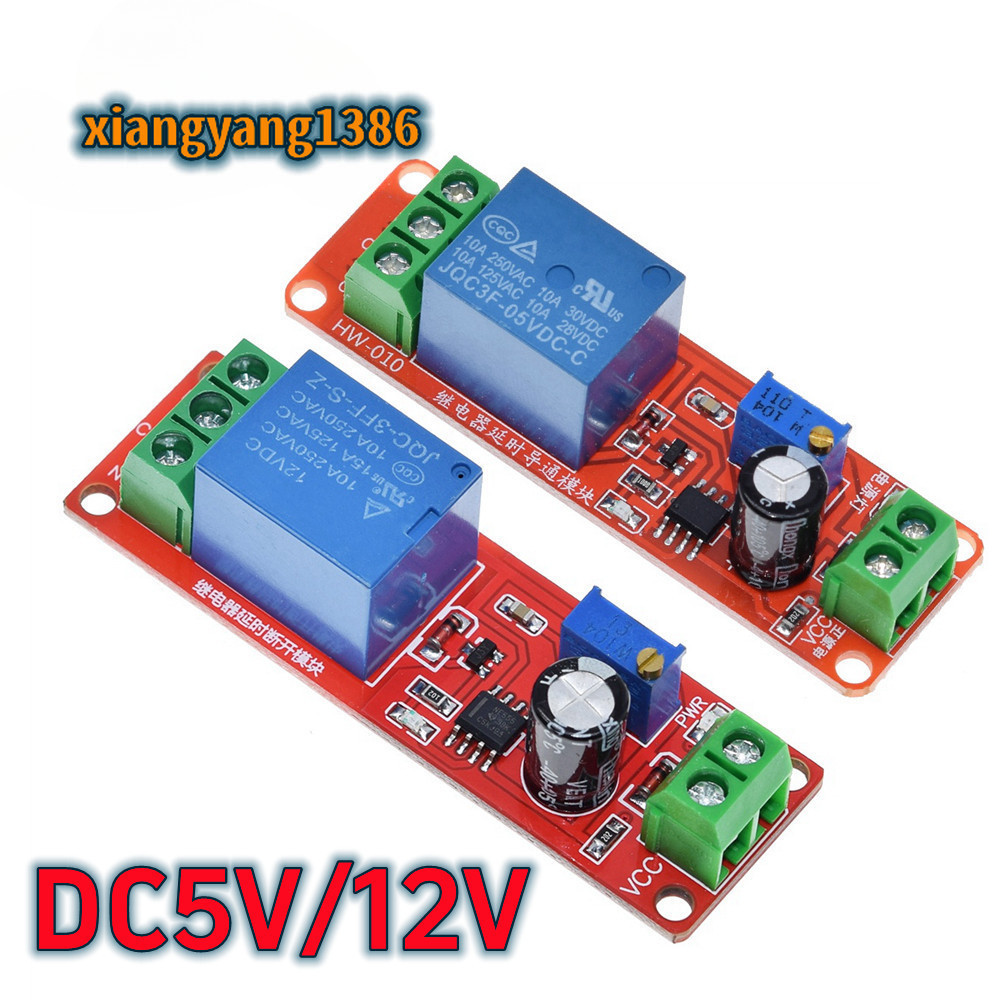

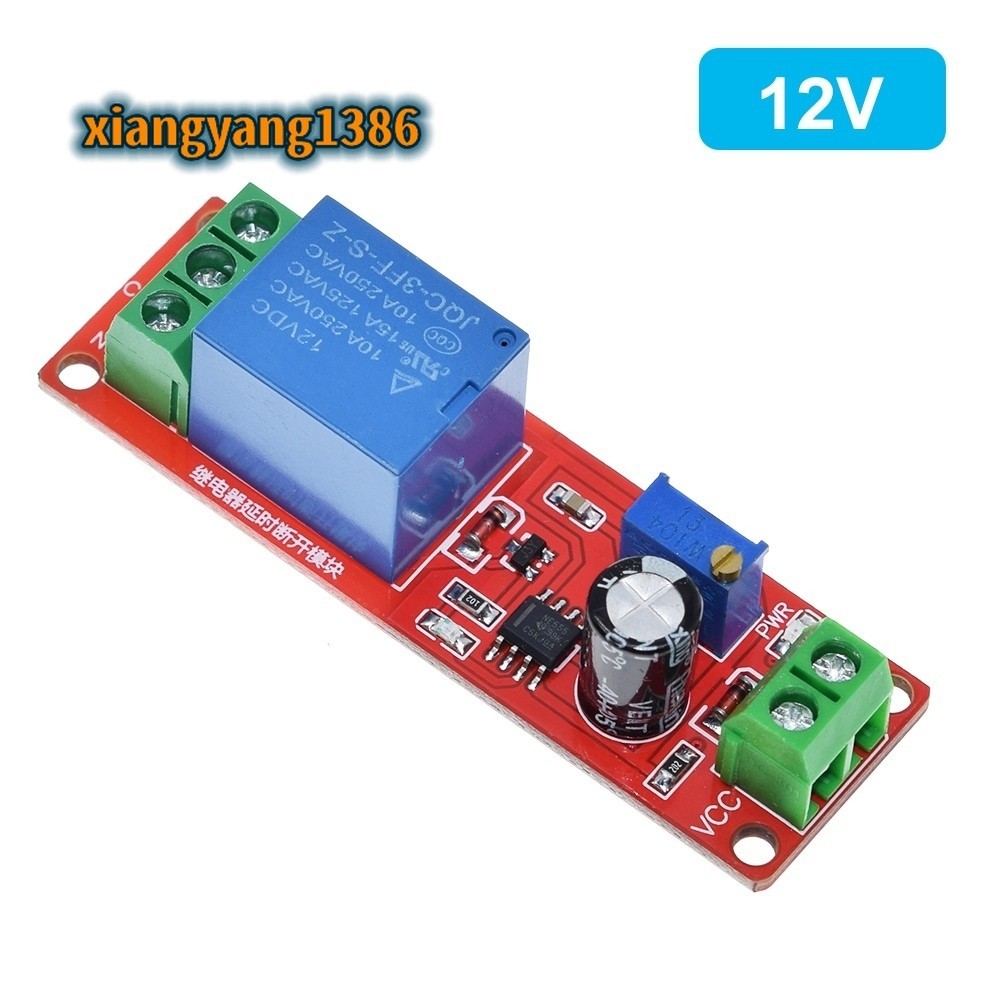

แรงดันใช้งาน: DC 12V / DC 5V



คุณสมบัติ:
1

เชื่อมต่อแหล่งจ่ายไฟและหน่วงเวลารีเลย์เพื่อมีส่วนร่วม (โมดูลนี้มีเฉพาะฟังก์ชันการมีส่วนร่วมล่าช้าและไม่มีฟังก์ชันปลดการเชื่อมต่อล่าช้าเว้นแต่จะปิดเครื่อง) โดยเฉพาะอย่างยิ่งหลังจากเปิดเครื่องรีเลย์จะไม่ดึงเข้ามาทันที ในขณะนี้ขั้วเอาต์พุตของรีเลย์คือ: ปกติจะเปิดและตัดการเชื่อมต่อจากที่พบบ่อยโดยปกติจะปิดและนำไฟฟ้าไปสู่ที่พบบ่อย หลังจากความล่าช้า 1-10 วินาที (ความล่าช้าที่ปรับได้) รีเลย์จะเปิดใช้งาน ในขณะนี้ขั้วเอาต์พุตของรีเลย์จะอยู่ในสถานะต่อไปนี้: ปกติจะเปิดและดำเนินการกับปกติ, ปกติจะปิดและตัดการเชื่อมต่อกับที่พบบ่อย; ตราบใดที่โมดูลเปิดอย่างต่อเนื่อง, สถานะนี้ (สถานะการดูดรีเลย์) จะยังคงคงที่ ปรากฏการณ์การทดสอบ: หลังจากเปิดเครื่องไฟแสดงสถานะสีแดงจะสว่างขึ้น เมื่อล่าช้าไป 1-10 วินาทีจะได้ยินเสียง "คลิก" และไฟแสดงสถานะการมีส่วนร่วมของรีเลย์สีน้ำเงินจะสว่างขึ้น

2. เวลาหน่วงเวลาที่ปรับได้ (0-10 วินาที)
4. การเพิ่มโพเทนชิออมิเตอร์สามารถเพิ่มเวลาหน่วงเวลาได้
5. การเพิ่มความจุ C1 สามารถเพิ่มเวลาหน่วงเวลา
6. มีไฟแสดงสถานะกำลังไฟฟ้าเข้า
7. มาพร้อมกับไฟแสดงสถานะการหมั้นรีเลย์

8. สามารถควบคุมอุปกรณ์ที่มีแรงดันไฟฟ้า AC ต่ำกว่า 220V / 10A (อุปกรณ์ควบคุม 2000w)

9. ติดตั้งระบบป้องกันล้ออิสระรีเลย์

10. สูตรหน่วงเวลาล่าช้า: T = 1.1RC. ตัวอย่างเช่นตัวเก็บประจุ 100uf ตัวต้านทาน 100K T = 1.1 * 100000 0.0001 = 11 วินาที * 0.0001 = 11 วินาที
