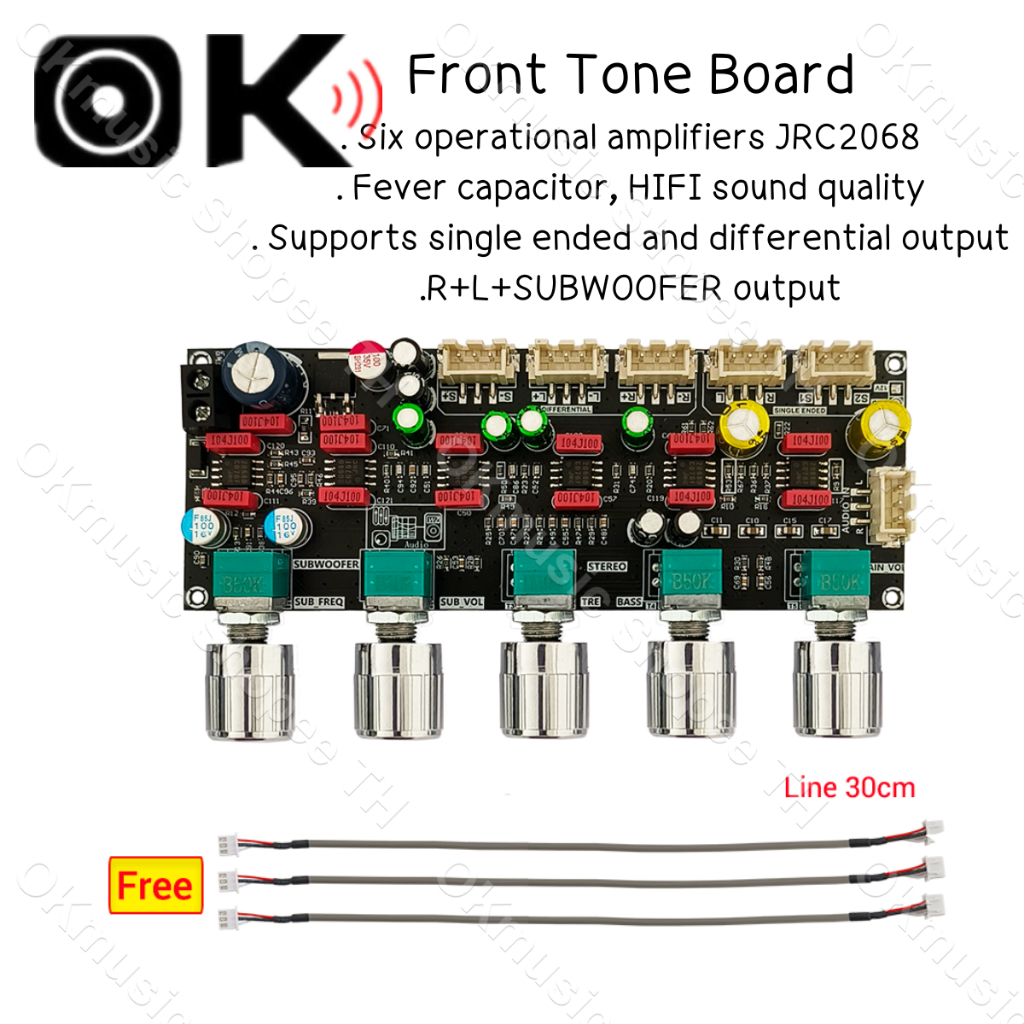

ZK PRO1 Pre-Ampliifer Board Front-End บอร์ด Tone แผ่นปริมาณ Preamp Mixer Board สำหรับเครื่องขยายเสียง zkpro zkpro1

พารามิเตอร์ผลิตภัณฑ์

ชื่อผลิตภัณฑ์:
ZK-PRO1 ฟรอนท์โทนบอร์ด

แรงดันไฟฟ้าขาเข้า：
12-30V DC ไม่สามารถป้อนไฟ AC ได้

ปัจจุบันทำงาน:
28mA

อินเทอร์เฟซอินพุตเสียง:
XH2.54-3P แถมฟรี ลวดชีลด์ปลายคู่ 3P ยาว 30 ซม. เอาต์พุตเชื่อมต่อกับอินพุตเสียงของโมดูลเครื่องขยายเสียง หากคุณต้องการแปลงสายเคเบิลหัวเสียง XH2.54-3P เป็น 3.5 มม. คุณต้องซื้อด้วยตัวเอง

อินเทอร์เฟซเอาต์พุตเสียงส่วนต่าง/สมดุล:
ขั้วต่อ XH2.54-3P สามตัวสำหรับซ้าย ขวา และซับวูฟเฟอร์ เชื่อมต่อเครื่องขยายกำลังเวทีด้านหลังบริสุทธิ์กับพอร์ตอินพุตแบบบาลานซ์

อินเทอร์เฟซเอาต์พุตเสียงเดี่ยว/ไม่สมดุล:
ขั้วต่อ XH2.54-3P สองขั้วสำหรับสเตอริโอซ้ายและขวาและซับวูฟเฟอร์ สามารถเชื่อมต่อกับเครื่องขยายกำลังแบบดาวน์สตรีม เช่น ZK-1602 และ ZK-3002 สายสัญญาณเสียงหัวคู่ 3P ฟรีสองเส้น

ชิปเครื่องขยายเสียงในการดำเนินงาน:
JRC2068D ดั้งเดิมหกตัว

โพเทนชิออมิเตอร์:
โพเทนชิออมิเตอร์ดูเพล็กซ์ 50K, ที่จับ quincunx 6 มม., ระยะห่างระหว่างโพเทนชิออมิเตอร์ 23.5 มม.

ขนาด:
120x65x15มม

น้ำหนัก:
น้ำหนักสุทธิของสินค้า : 81g
น้ำหนักรวมบรรจุภัณฑ์ : 104g

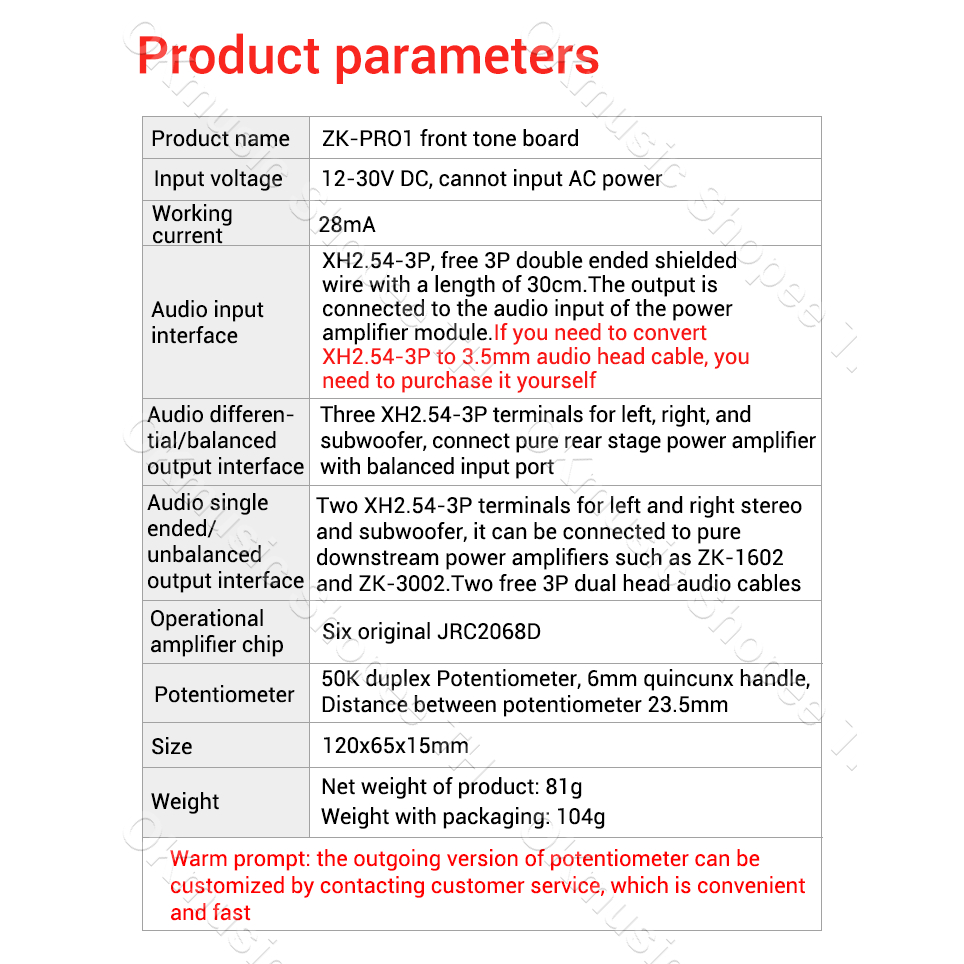

Product parameters

Product name：
ZK-PRO1 front tone board

Input voltage：
12-30V DC, cannot input AC power

Working current:
28mA

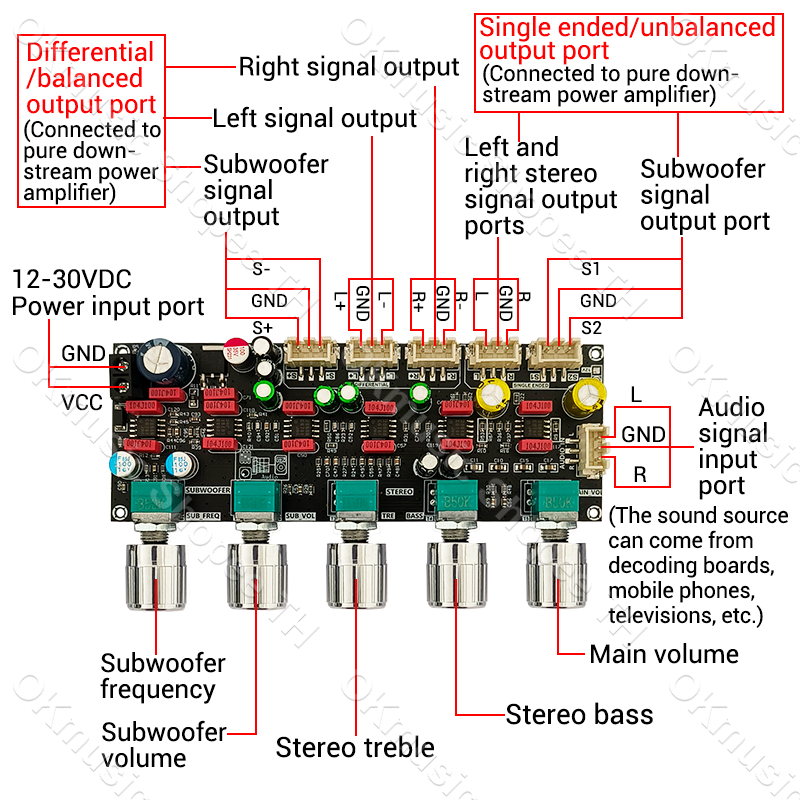

Audio input interface:
XH2.54-3P, free 3P double ended shielded wire with a length of 30cm. The output is connected to the audio input of the power amplifier module. If you need to convert XH2.54-3P to 3.5mm audio head cable, you need to purchase it yourself

Audio differen- tial/balanced output interface:
Three XH2.54-3P terminals for left, right, and subwoofer, connect pure rear stage power amplifier with balanced input port

Audio single ended/ unbalanced output interface:
Two XH2.54-3P terminals for left and right stereo and subwoofer, it can be connected to pure downstream power amplifiers such as ZK-1602 and ZK-3002.Two free 3P dual head audio cables

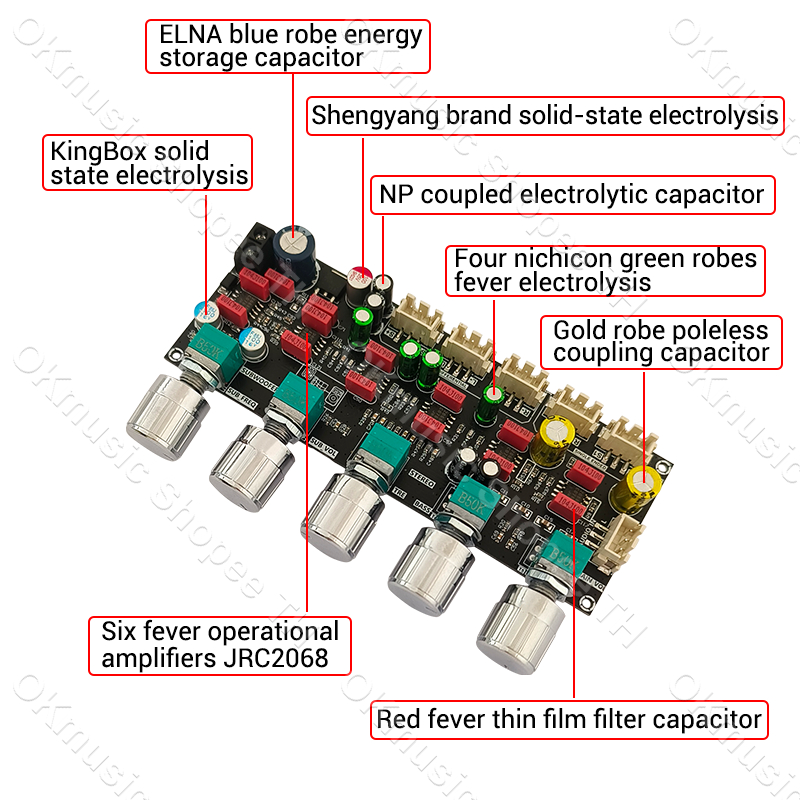

Operational amplifier chip:
Six original JRC2068D

Potentiometer:
50K duplex Potentiometer, 6mm quincunx handle, Distance between potentiometer 23.5mm

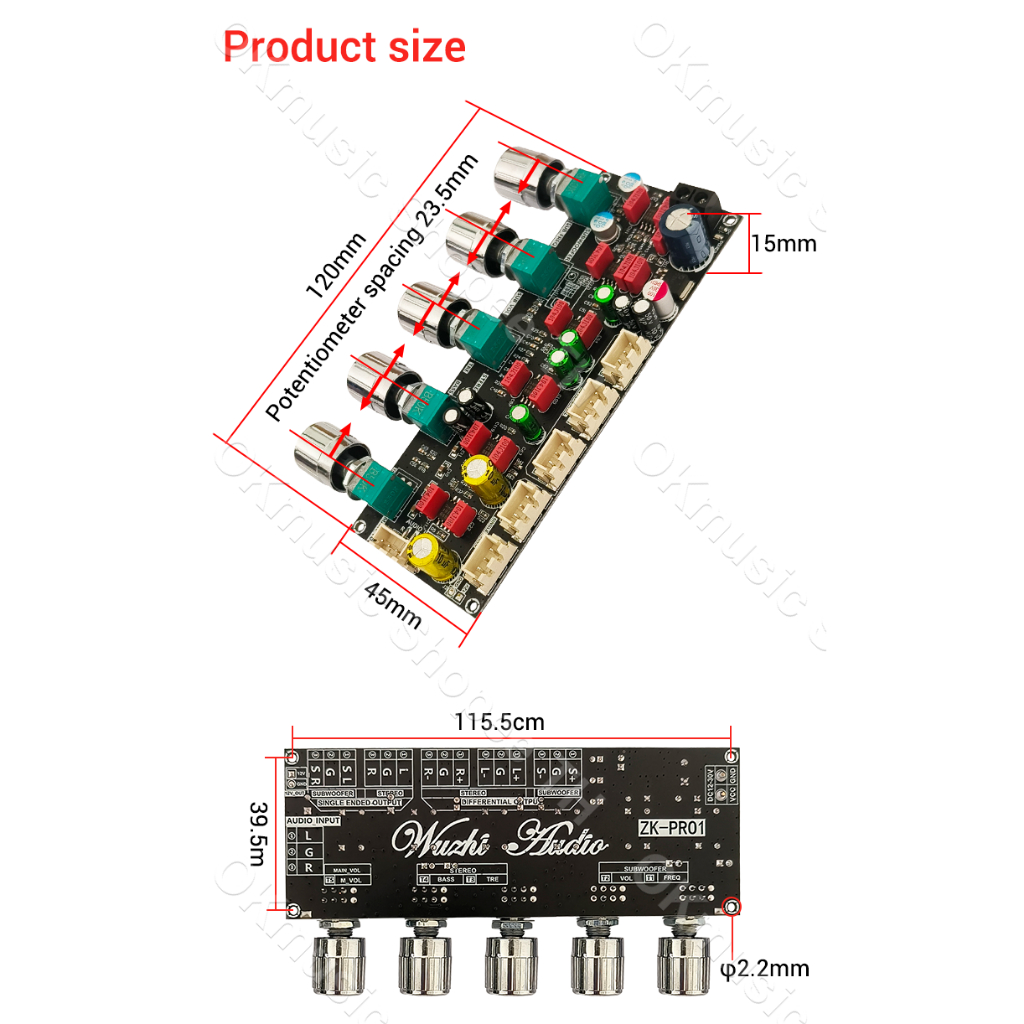

Size:
120x65x15mm

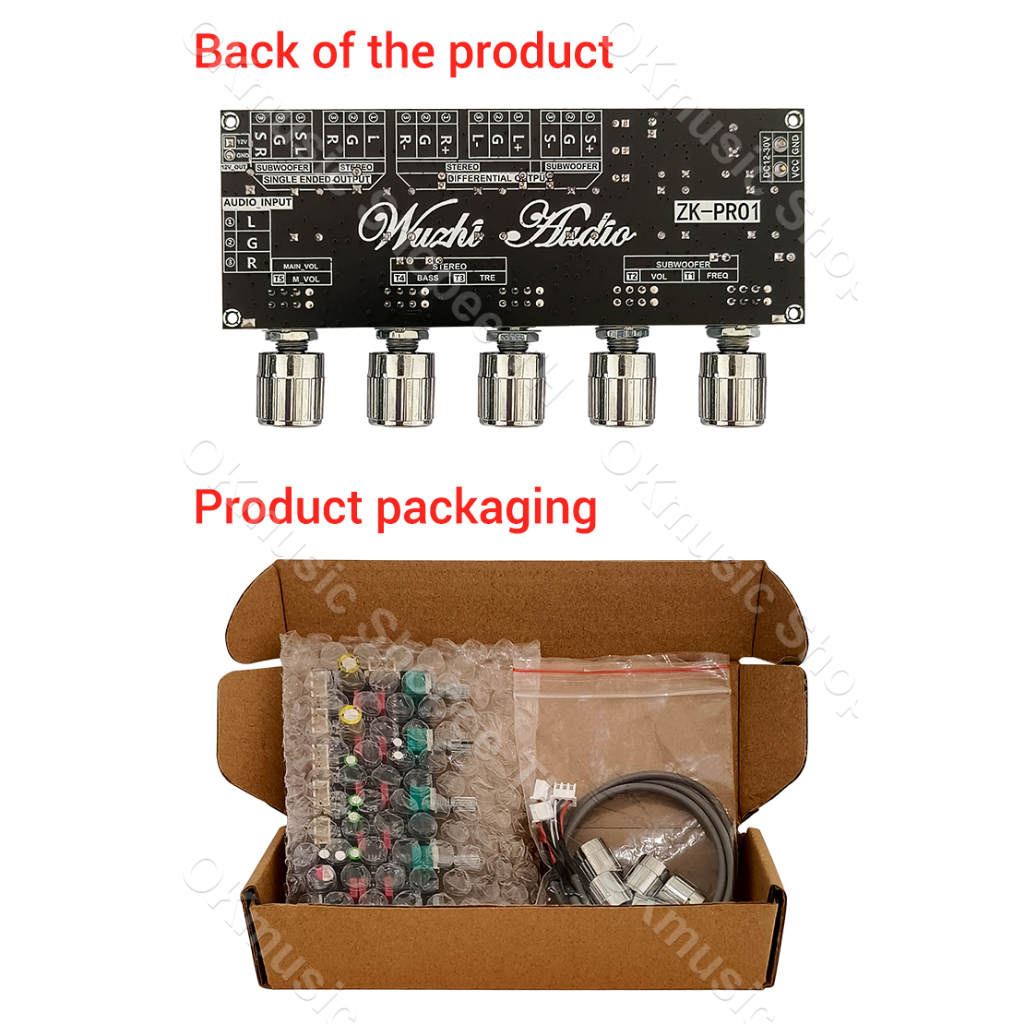

Weight:
Net weight of product: 81g
Weight with packaging: 104g
