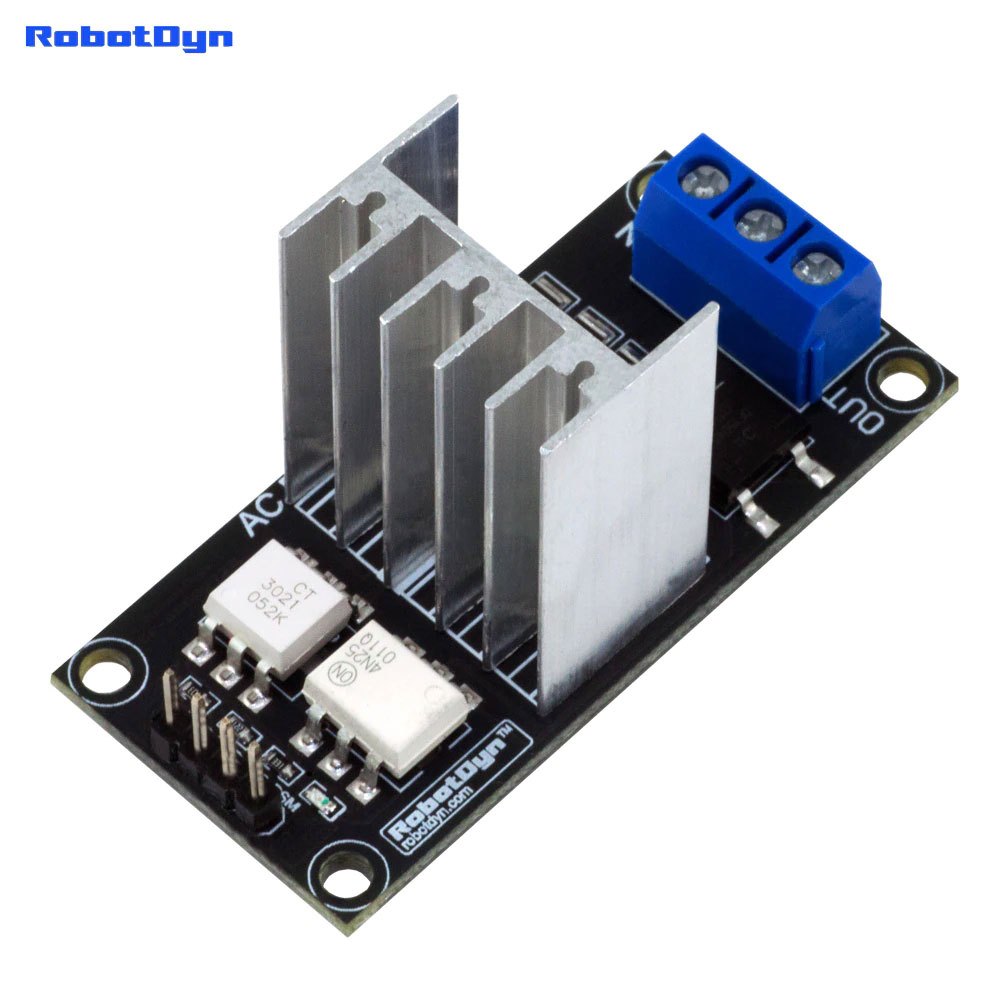

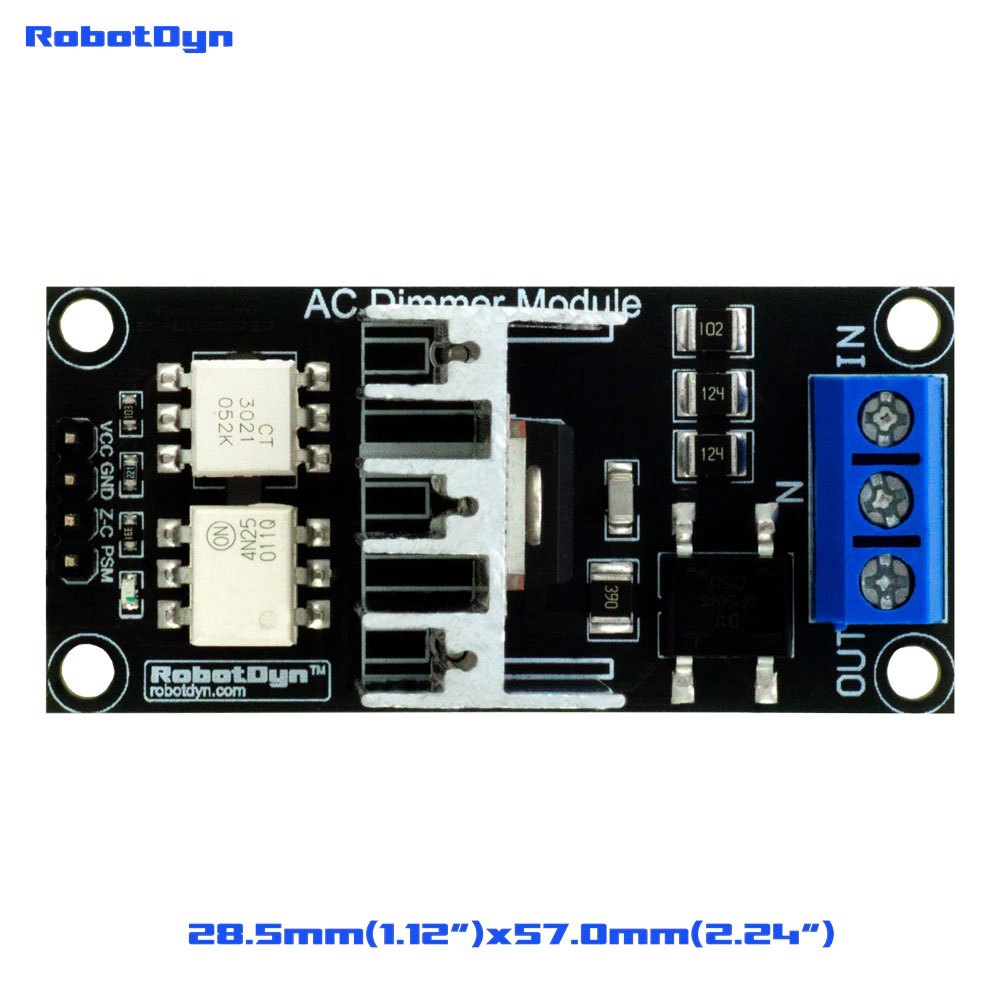

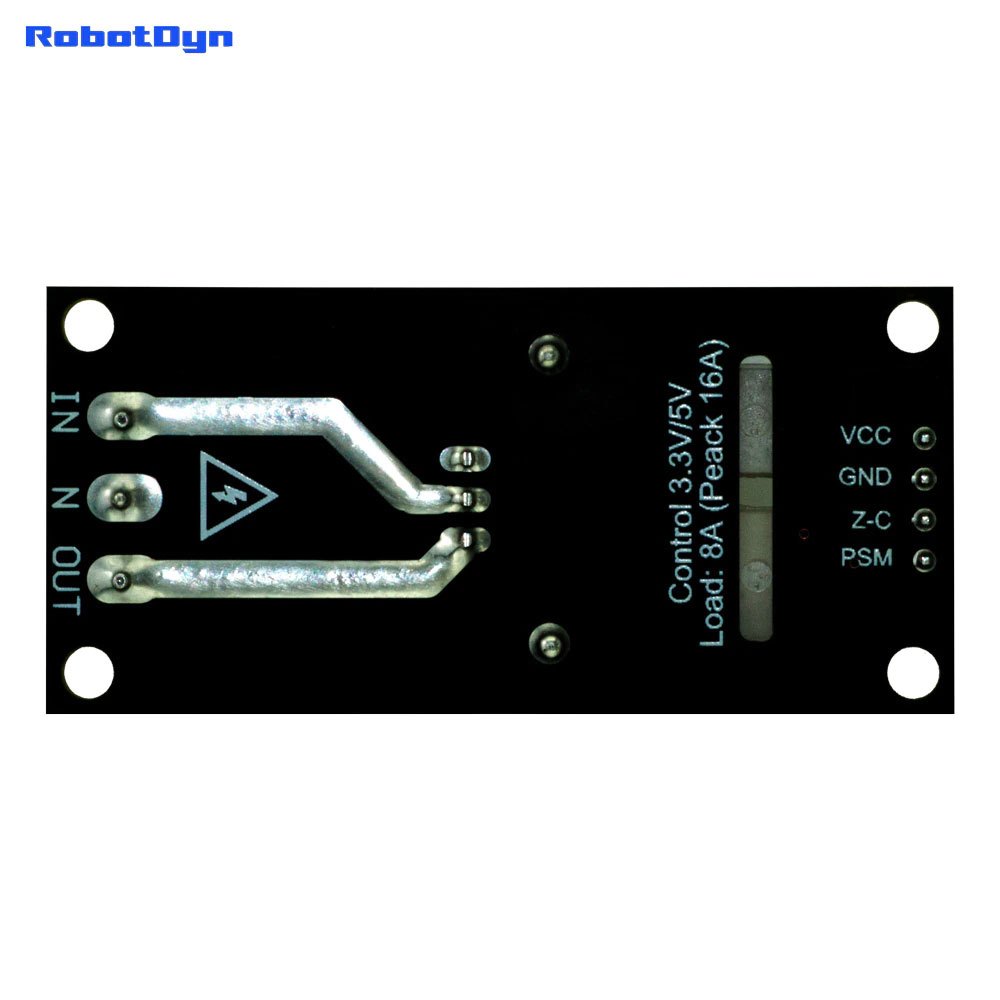

โมดูลหรี่ไฟ Arduino Dimmer AC 1 Channel 8A , 3.3V/5V

โมดูลหรี่ไฟ AC 1 Channel , 3.3V/5V Light Lamp Dimmer Module สำหรับ Arduino , ESP8266 , ESP32 , STM32

AC Light lamp dimming and motor Dimmer Module, 1 Channel, 3.3V/5V logic, AC 50/60hz, 220V/110V - 600V

AC Dimmer ได้รับการออกแบบมาเพื่อควบคุมแรงดันไฟฟ้ากระแสสลับ 220V/110V ซึ่งสามารถจ่ายกระแสได้สูงถึง 5A - 10A (TRIAC BTA16 สามารถจ่ายกระแสได้สูงถึง 600V / 16A แต่ไม่แนะนำ) ส่วนใหญ่จะใช้ การเปิด / ปิดไฟ หรี่ไฟ เช่น โคมไฟ , พัดลม, ปั๊ม, เครื่องฟอกอากาศ เป็นต้น

☝ ระดับตรรกะนั้นทนทานต่อ 5V และ 3.3V ดังนั้น จึงสามารถเชื่อมต่อกับไมโครคอนโทรลเลอร์ด้วยตรรกะระดับ 5V และ 3.3V ได้


☝ ใน Arduino ตัวหรี่จะถูกควบคุมด้วยไลบรารี RBDdimmer.h ซึ่งใช้การอินเตอร์รัปต์ภายนอกและการขัดจังหวะเวลาประมวลผล ช่วยลดความยุ่งยากในการเขียนโค้ดและให้เวลาประมวลผลมากขึ้น


☝ การเลือกหลอดไฟในการใช้งาน สามารถใช้ หลอดไฟไส้ร้อน และ หลอดไฟ LED แบบหรี่ไฟได้ (หลอดไฟ LED ทั่วไปไม่สามารถใช้งานได้)


✔ ดาวน์โหลดไลบรารี


https://github.com/RobotDynOfficial/RBDDimmer

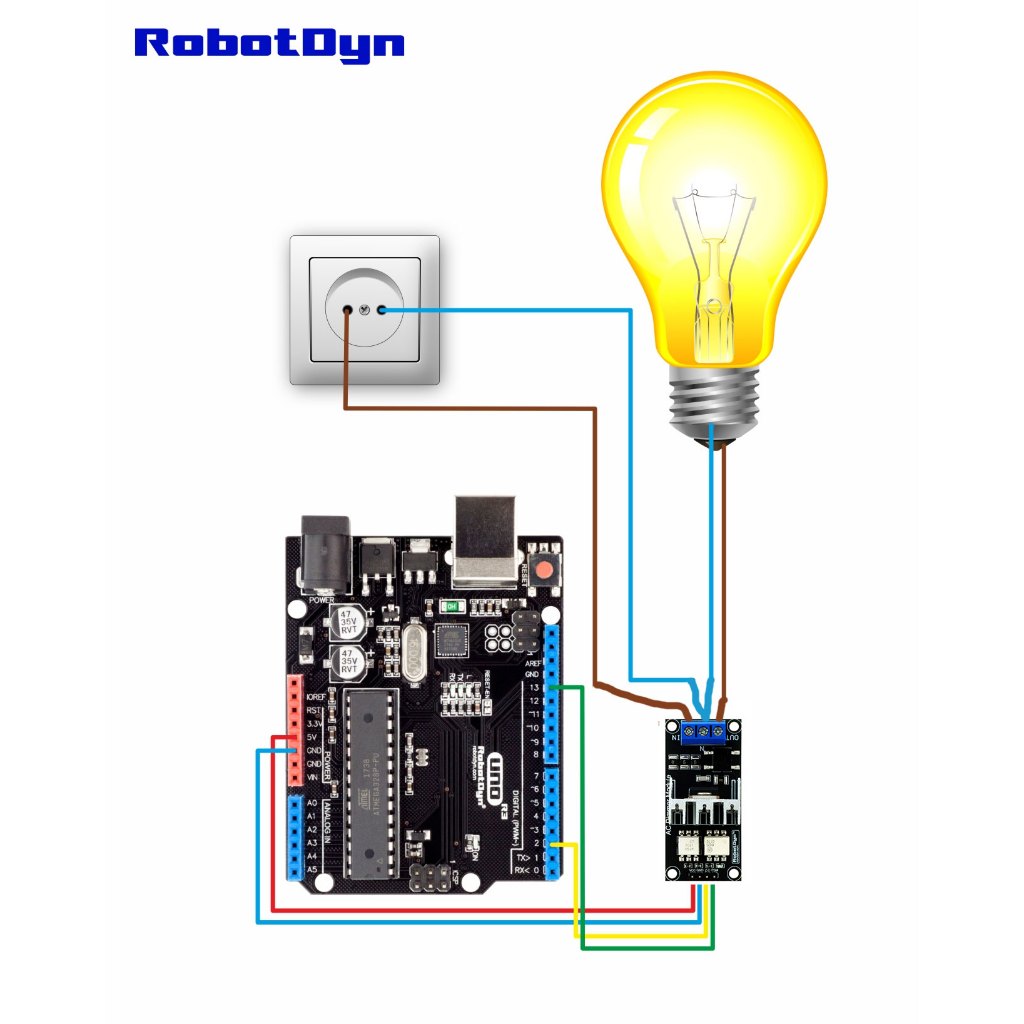

☝ การควบคุมจาก Arduino ผ่านพินดิจิตอลสองตัว คือ

1. First (Zero) เพื่อควบคุมการส่งผ่าน Phase Null ของ AC ซึ่งใช้ในการเริ่มต้นสัญญาณขัดจังหวะ
2. (DIM / PSM) เพื่อควบคุมการหรี่ไฟ



และ Zero ต้องการการเชื่อมต่อกับขาไมโครคอนโทรลเลอร์ที่กำหนด (ซึ่งแตกต่างกันไปขึ้นอยู่กับรุ่นของ Uno, Nano, Leonardo, Mega) เนื่องจาก interrupts ของไมโครคอนโทรลเลอร์ที่แตกต่างกัน


☎ ปรึกษาปัญหา แอดไลน์มาที่ 0903184145 แจ้งชื่อบัญชีใน Shopee ที่สั่งซื้อได้เลยครับ

#โมดูลหรี่ไฟ #dimmer #DimmerModule
